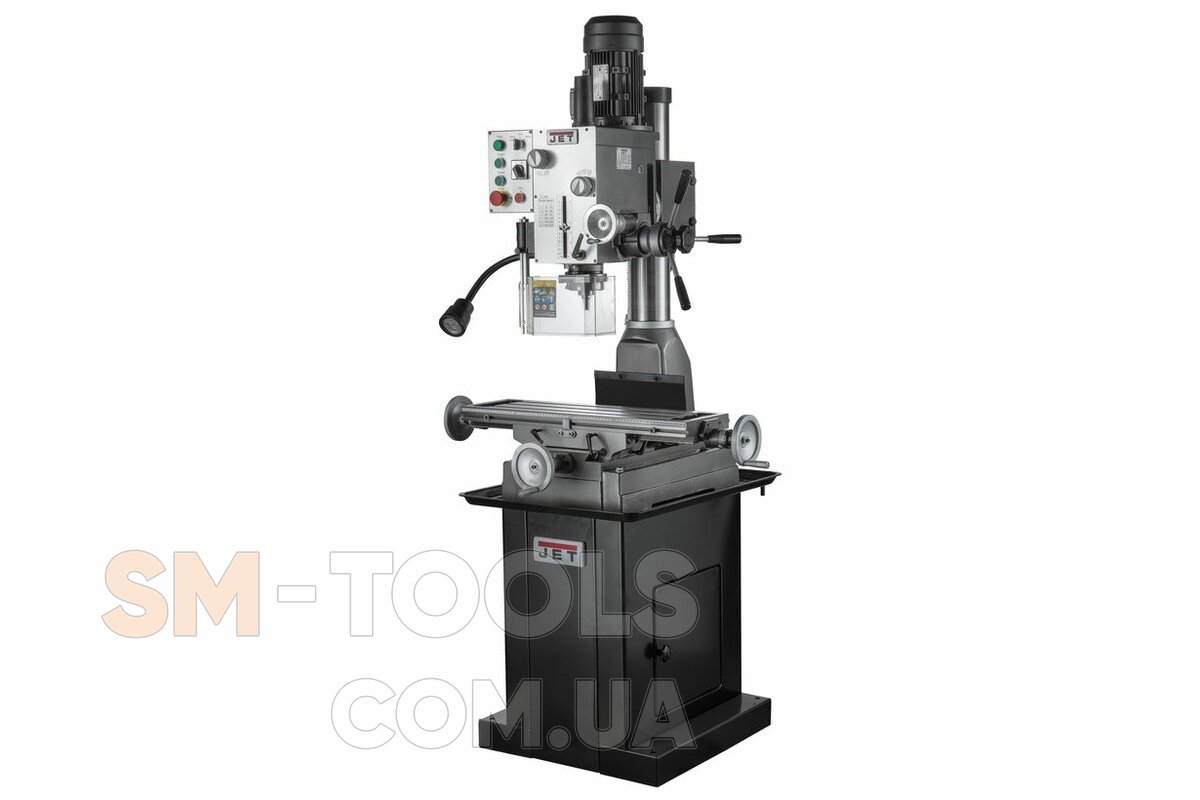

Фрезерно-сверлильный станок JETJMD-40 редукторный

Фрезерно-сверлильный станок JETJMD-40 редукторный

ХАРАКТЕРИСТИКИ
Напряжение, 400
Максимальный диаметр сверления чугун, мм 40
Максимальный диаметр сверления сталь, мм 32 /
Максимальный диаметр торцевой фрезы, мм 76
Максимальный диаметр концевой фрезы, мм 32
Размер стола по оси X и Y, мм 730х210
Ширина Т-образного паза стола, мм 14Диапазон наклона головы, град. ±90?
Диапазон поворота головы, град. 360°
Конус шпинделя MT3
Расстояние от шпинделя до стола, мм 410
Ход пиноли шпинделя, мм 120
Мощность двигателя, кВт 1,1/1,5
Частота вращения шпинделя, об/мин I - 75, 180, 280, 600, 1000, 1600 II - 150, 360, 560, 1200, 2000, 3200
Страна производителя Китай
Масса, кг 2
Длина в упаковке, см 109
Ширина в упаковке, см 78,5
Высота в упаковке, см 112
Масса в упаковке, кг 285
Скрыть "Сообщить о поступлении" Да
Сверлильно-фрезерный станок JMD-40 является универсальным типом станочного оборудования, выпускаемого компанией JET. Модель рассчитана на выполнение полного спектра фрезерных и сверлильных работ, нарезку резьбы, выполнение других технологических операций. Оборудование разработано для индивидуального использования, пригодно для производственного цикла. Мощный двигатель и сама конструкция станка рассчитаны на длительные режимы обработки.

Станок имеет мощную литую станину из серого чугуна. Массивная стойка дополняет прочность и устойчивость всей конструкции. Особенностью модели JMD-40 является возможность поворота фрезерной головки вокруг колонны на 360 0 и поворота влево/право на 90 0, облегчая технологические манипуляции в процессе обработки заготовок. Станок оснащен функцией контроля над глубиной сверления, повышая качество обработки и производительность. Сверлильно-фрезерный станок этой модели имеет конструкцию, рассчитанную на выполнение большого объема работы по обработке заготовок. Станок оснащен шпинделем с конусом МК-3 с зажимной тягой М12. Шпиндель имеет опору, усиленную коническими подшипниками повышения жесткости во время вращения, при этом ход пиноли составляет 120 мм. Станок обеспечивает нормальную работу с режущими инструментами, максимальный диаметр которых составляет при сверлении стали до 32 мм и чугуна до диаметра 40мм, при фрезеровании концевой фрезой до 32мм и торцевой фрезой до 76 мм. Оборудование позволяет производить вращение шпинделя в обоих направлениях, справа и слева. Качество обработки заготовок обеспечивается наличием функции микроподачи шпинделя.

Модель оборудована мощным асинхронным электродвигателем – 1,1/1,5 кВт, что обеспечивает частоту вращения шпинделя в 2-х диапазонах 75-1600 об/мин и 150 -3200 об/мин. Станок оснащен коробкой скоростей для выбора необходимой частоты вращения, по 6 скоростей в каждом из двух диапазонов. Функция включения реверса шпинделя позволяет производить нарезку резьбы.

Станок имеет мощный крестовый стол с Т-образными пазами. Рабочий стол оснащен прецизионным механизмом перемещения. Количество пазов – 3 по ширине 14 мм. Вес станка 285 кг.
