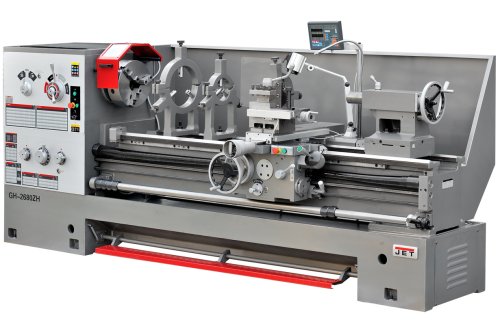

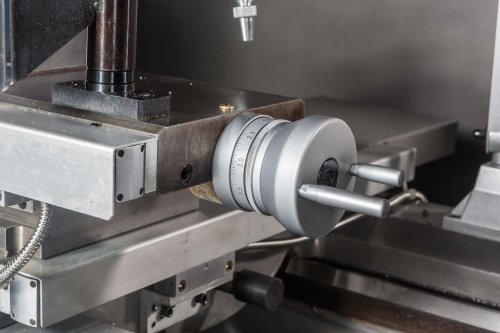

Токарно-винторезный станок JET GH-2680 ZH DRO

Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)

Массивная станина станка из серого чугуна

Закаленные и отшлифованные направляющие станины

Механизм плавного пуска защищает двигатель и увеличивает срок службы привода

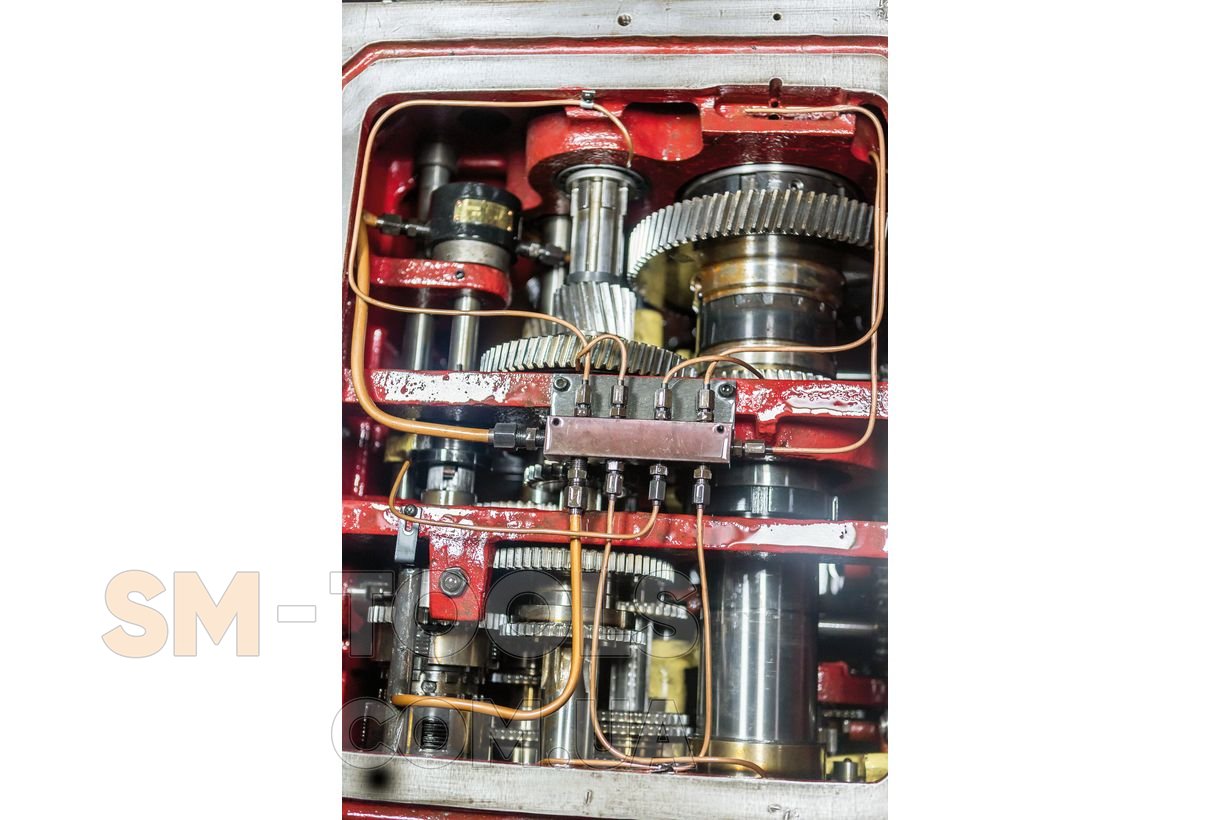

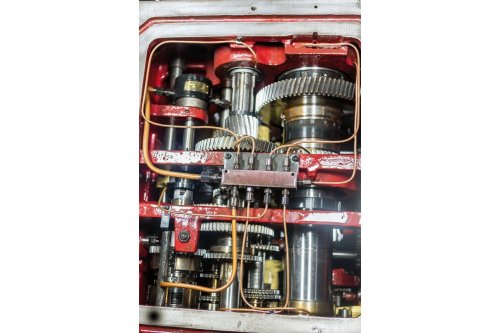

Механизм привода шпинделя постоянно работает в масляной ванне

Увеличенный диаметр проходного отверстия

Наличие съемного мостика для увеличения диапазона обрабатываемых деталей

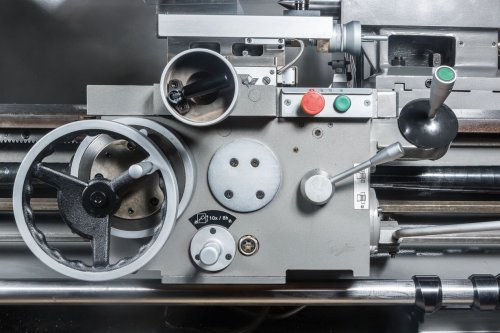

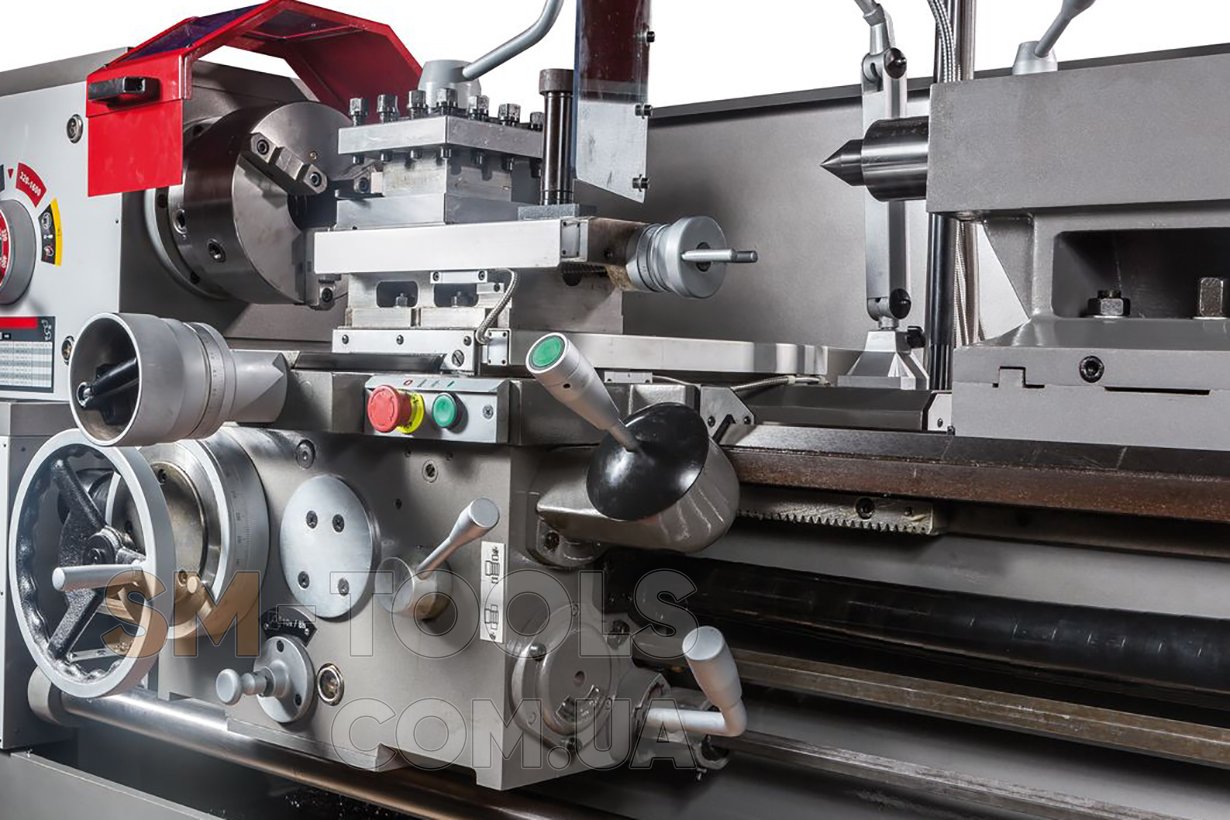

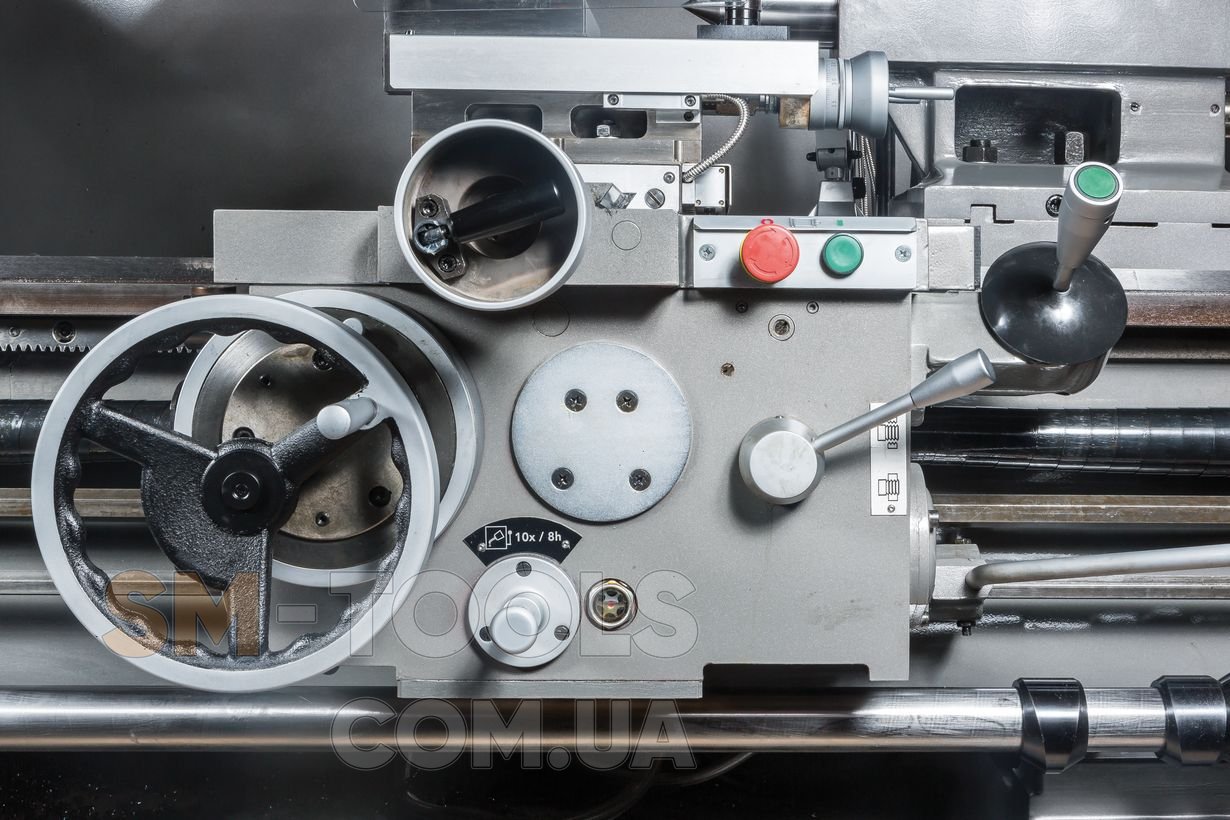

Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения

Толчковый режим работы шпинделя

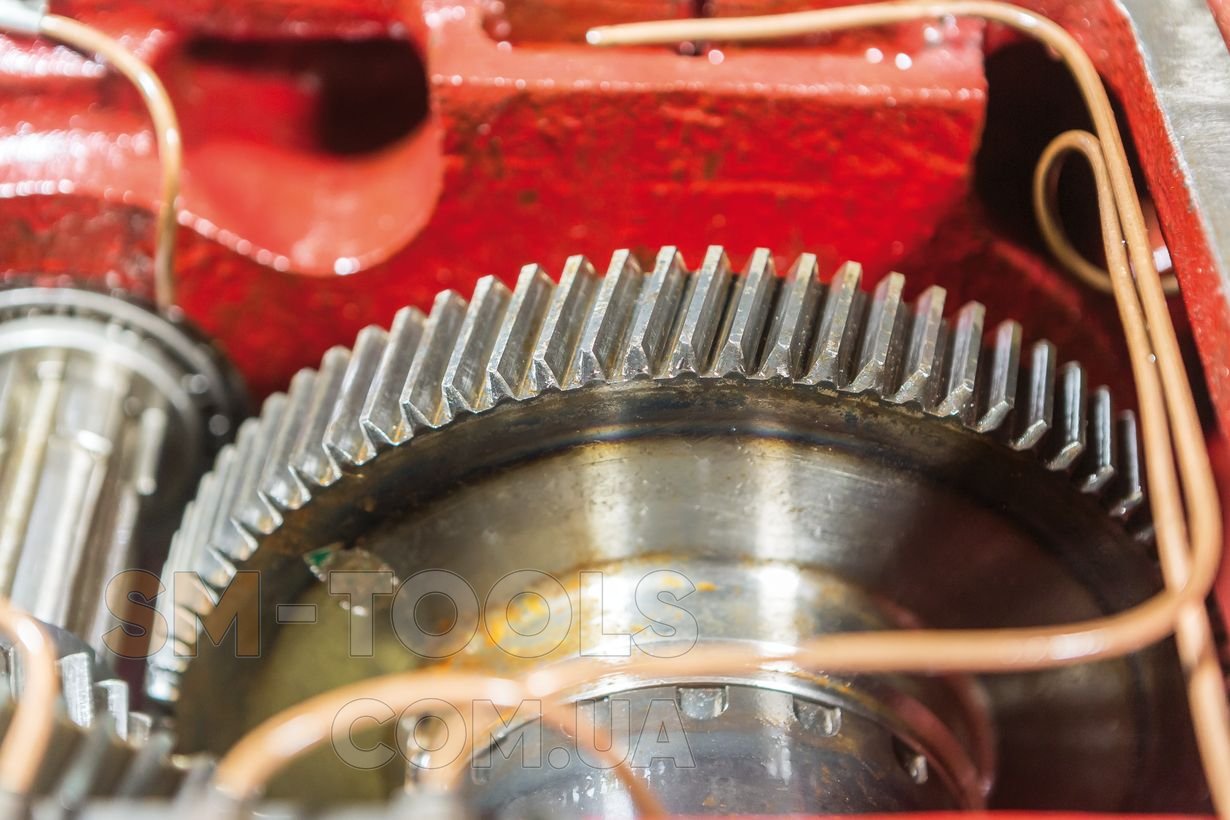

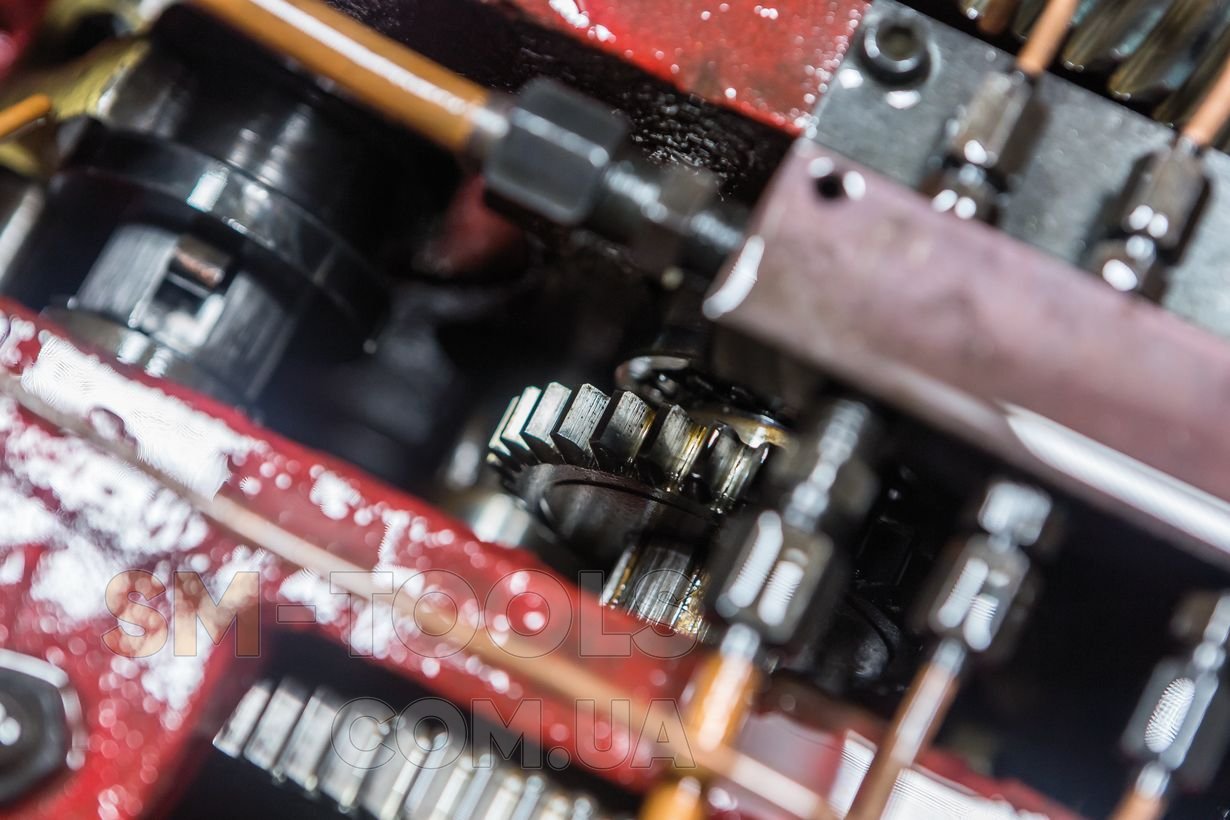

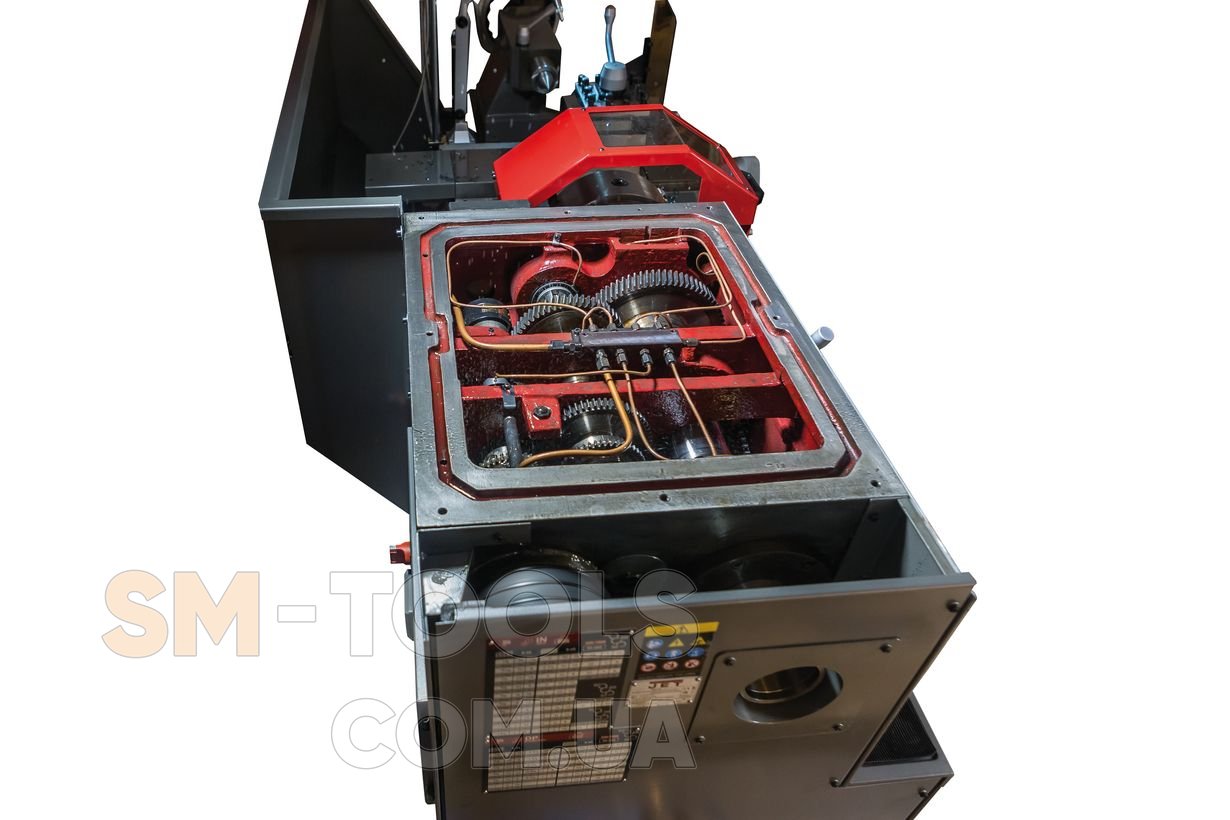

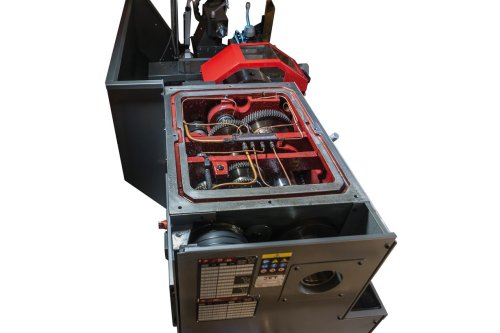

Закаленные и отшлифованные шестерни в передней бабке и в коробке передач

Регулировка зазоров направляющих при помощи клиновых планок

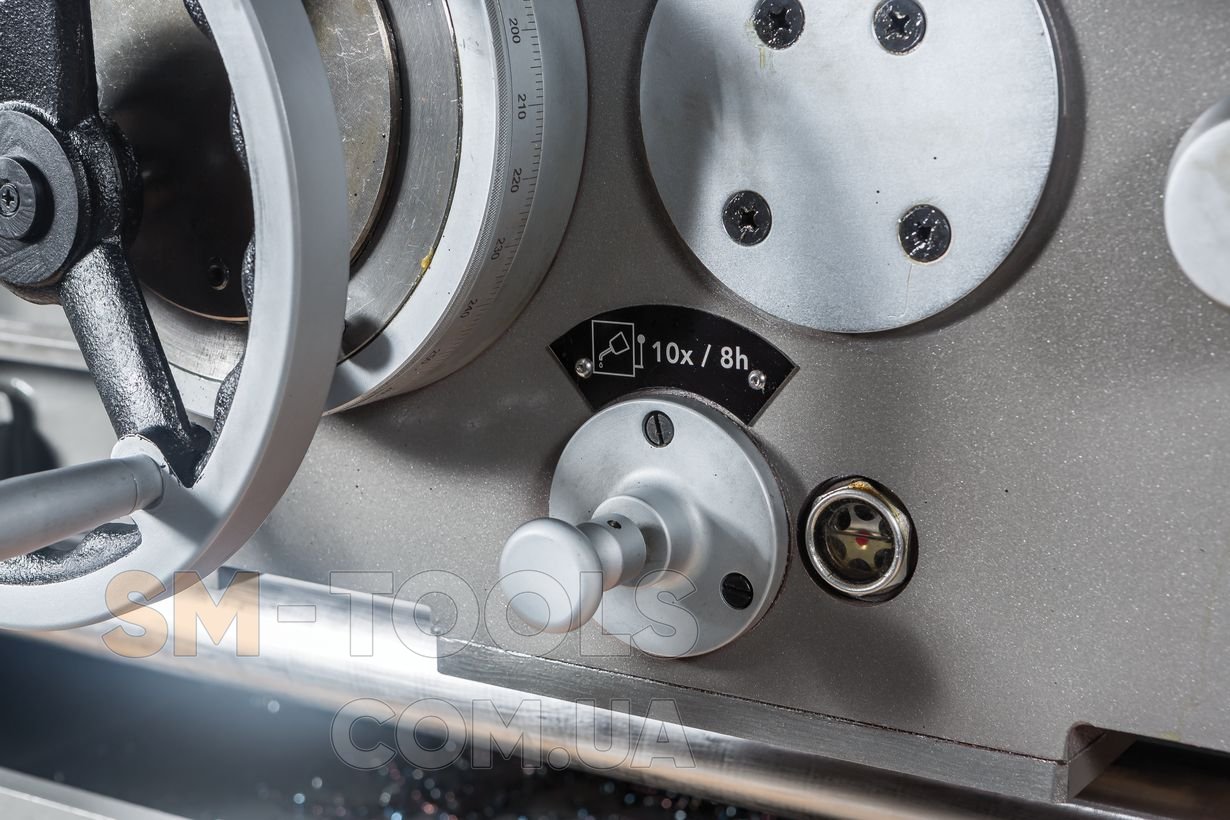

Централизованная система подачи смазки продольного суппорта

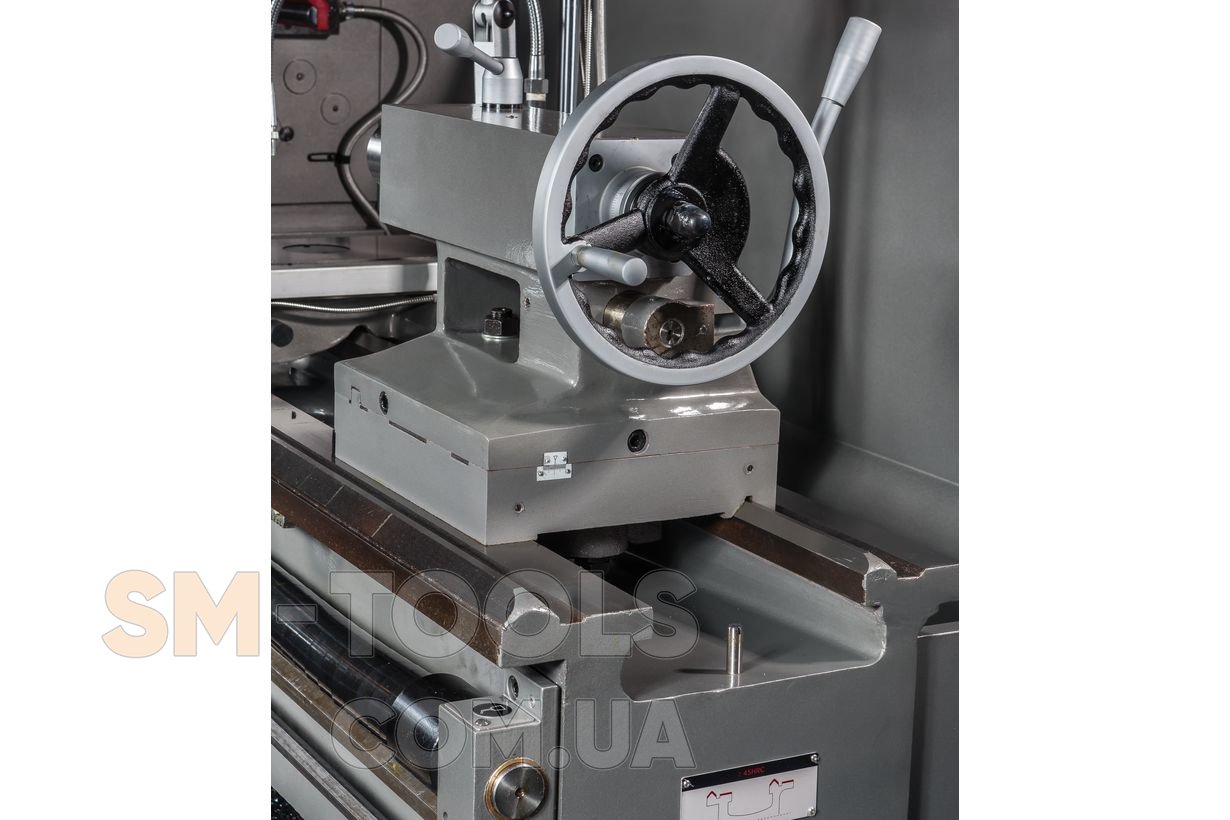

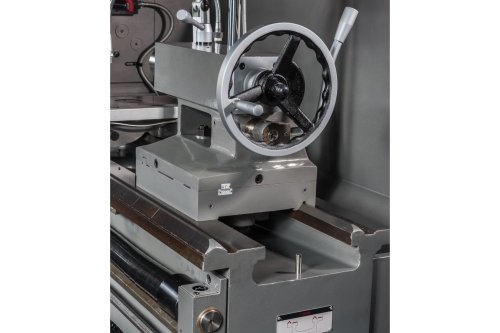

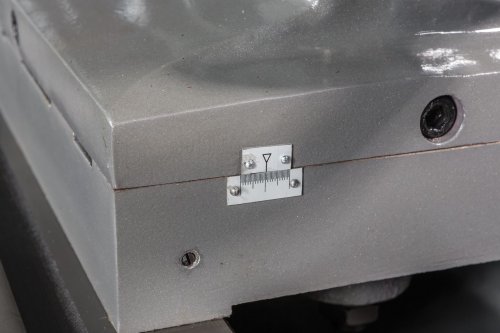

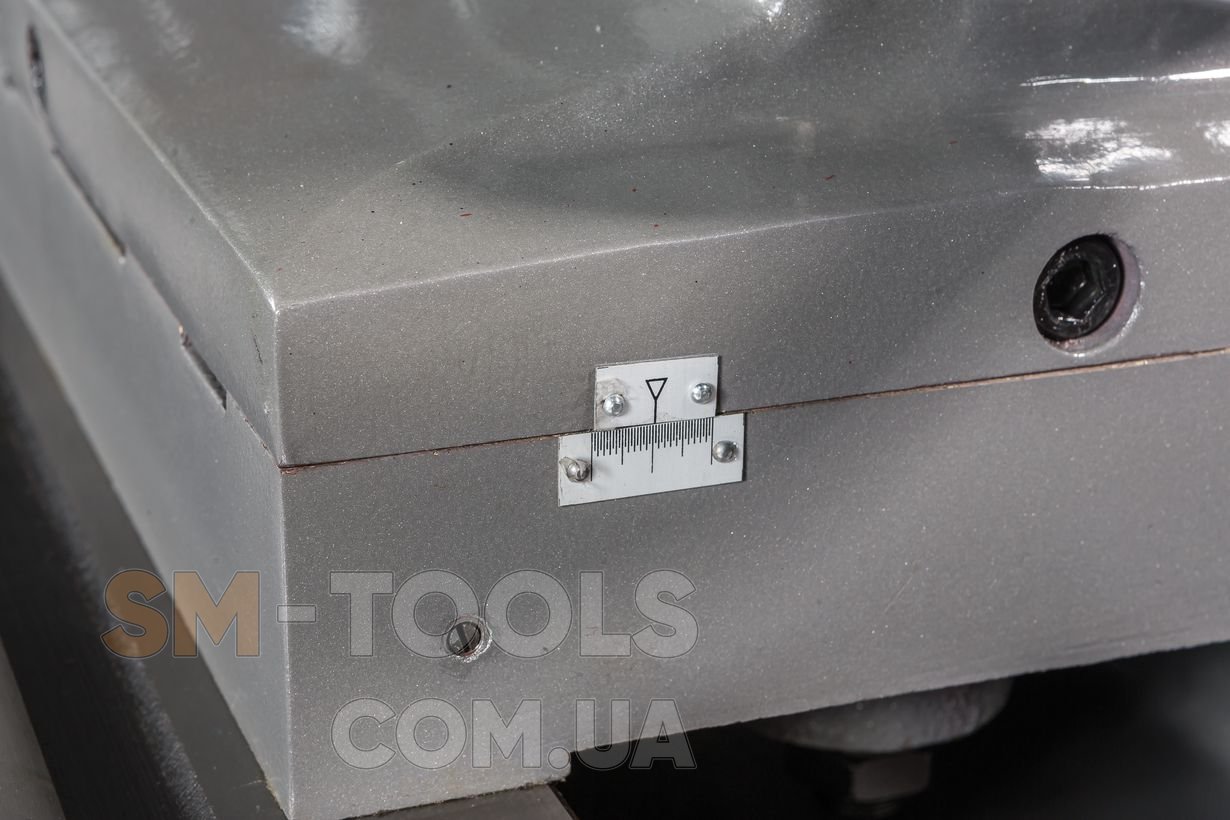

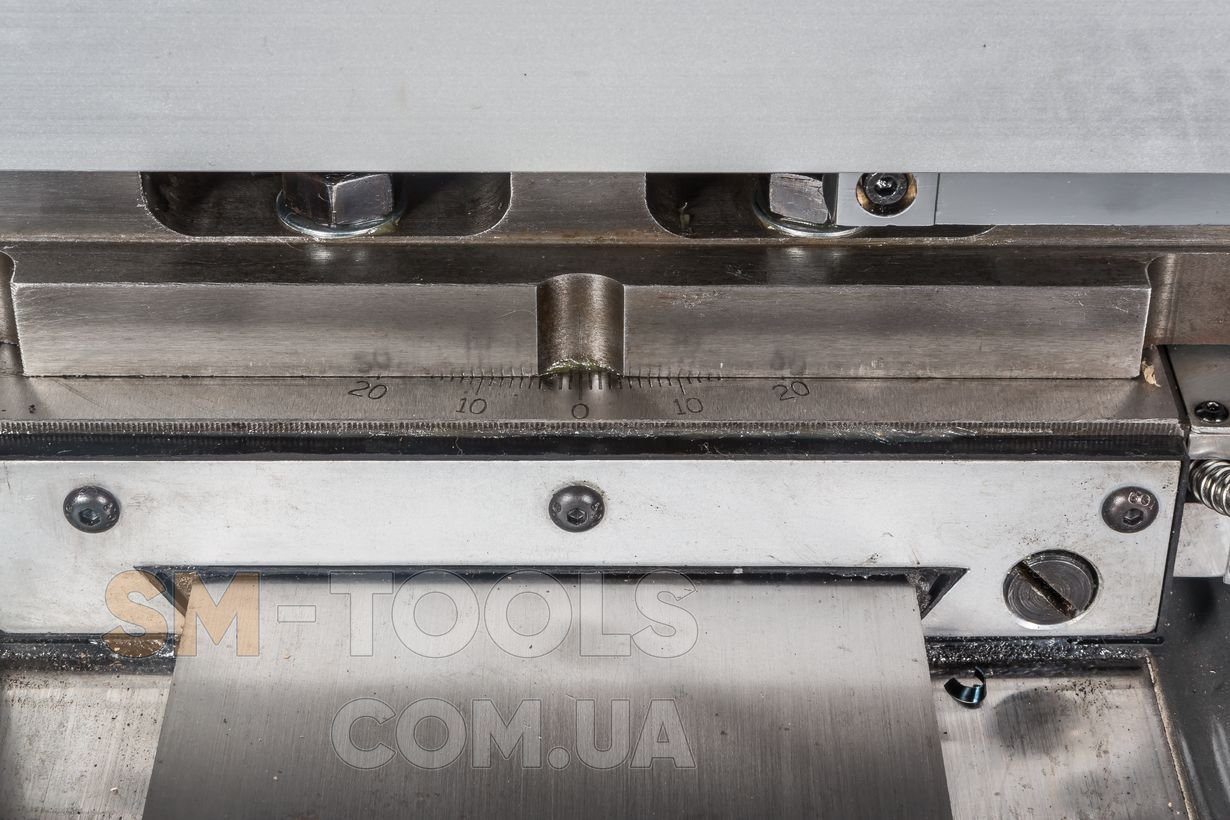

Регулируемая в поперечном направлении задняя бабка для обточки конусов

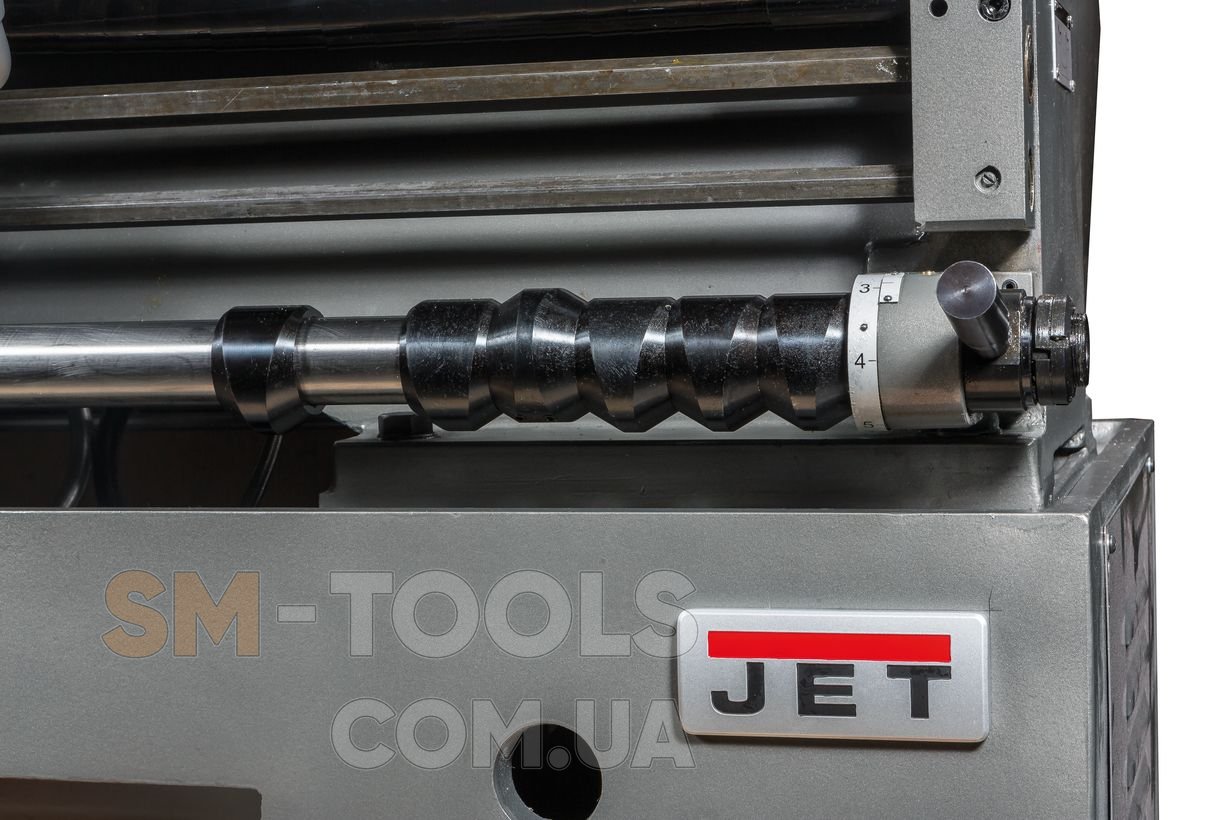

Пятипозиционный управляющий вал с кулачками

Передняя бабка с фрикционной муфтой

• 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
• 4-х кулачковая планшайба Ø400 мм
• Планшайба Ø630 мм, планшайба Ø250 мм

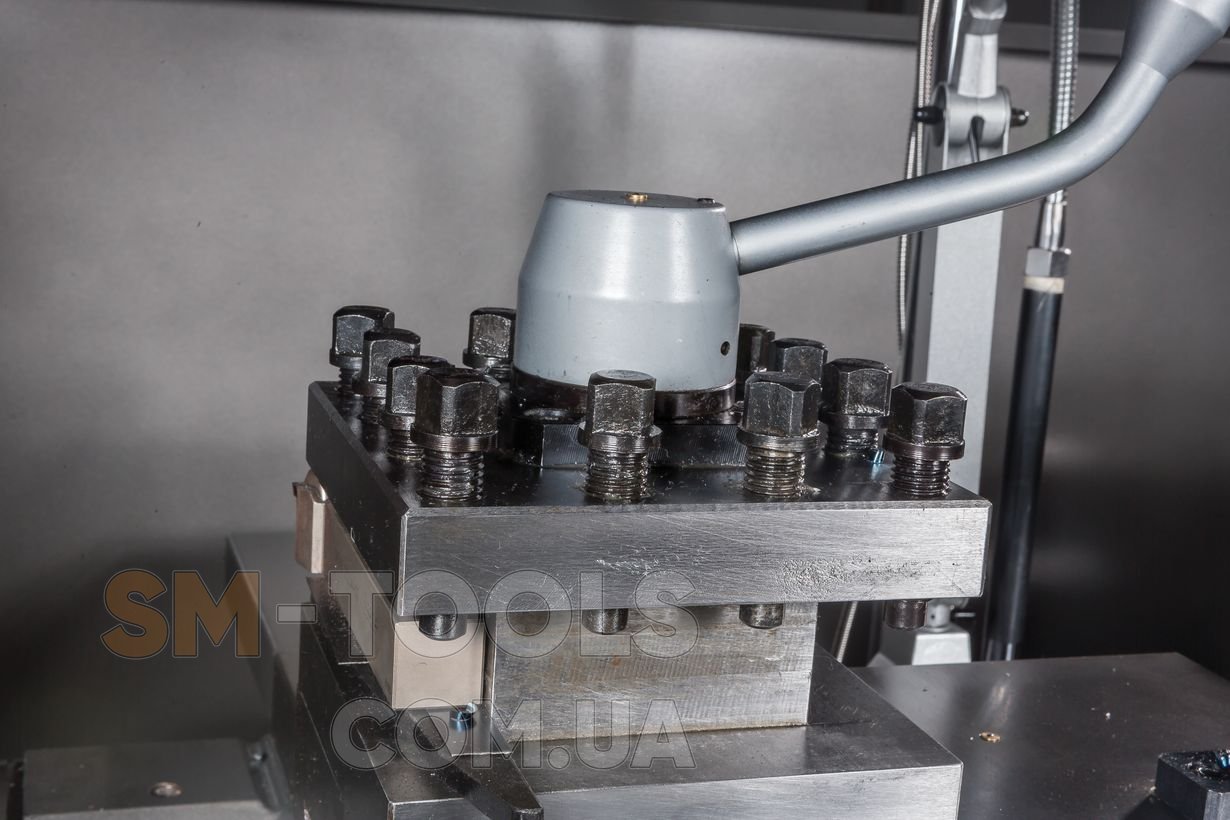

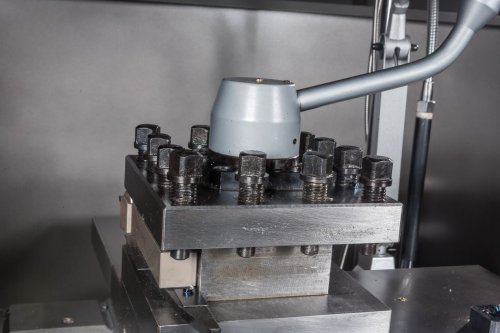

• 4-х позиционный резцедержатель с фиксатором
• Вращающийся упорный центр МК-5
• Упорный центр МК-5
• Переходная втулка Ø113/МК-5
• Подвижный люнет
• 2 неподвижных люнета
• Ускоренное перемещение продольного суппорта
• Ускоренное перемещение поперечного суппорта
• Защита резцедержателя
• Защита ходового винта
• Ключ для 3-х кулачкового патрона
• Ключ резцедержателя
• Задняя защитная стенка
• Поддон для сбора стружки

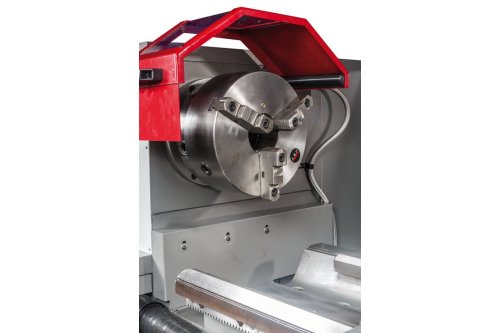

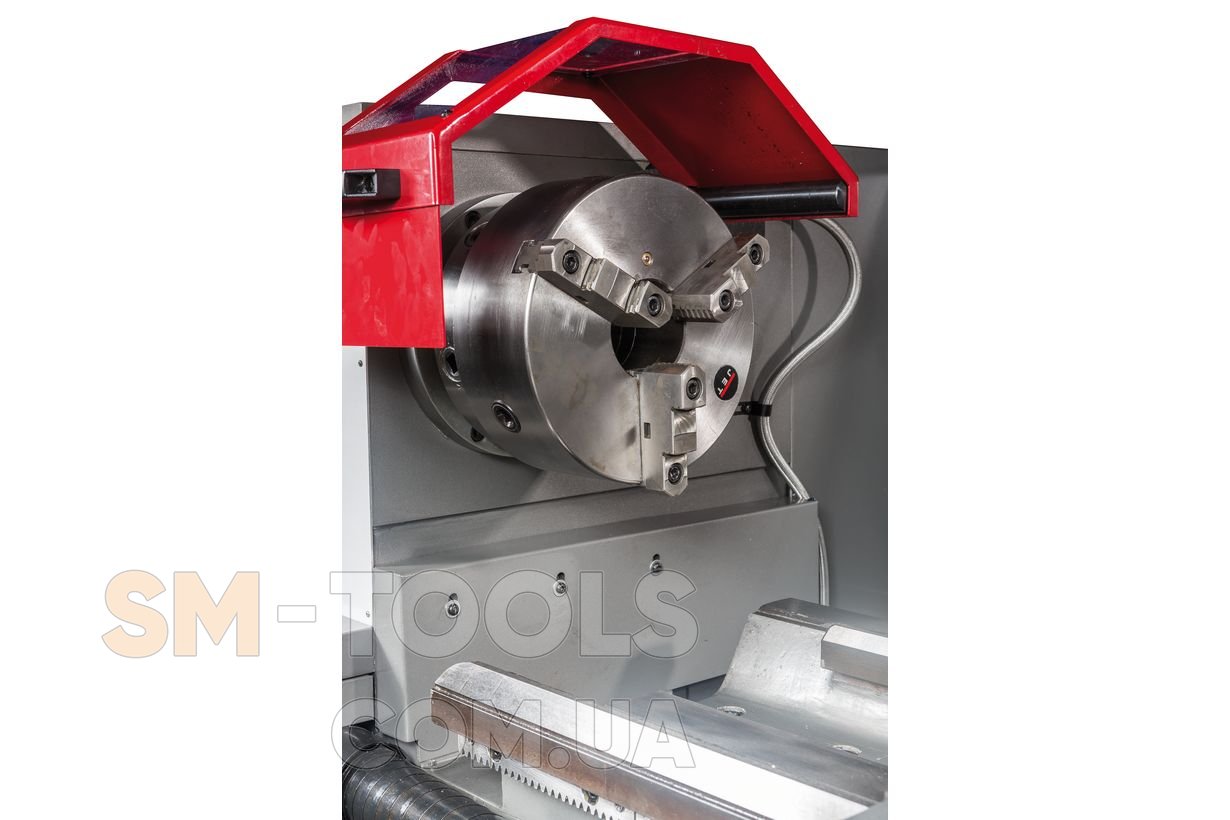

• Защитный экран патрона с концевым выключателем

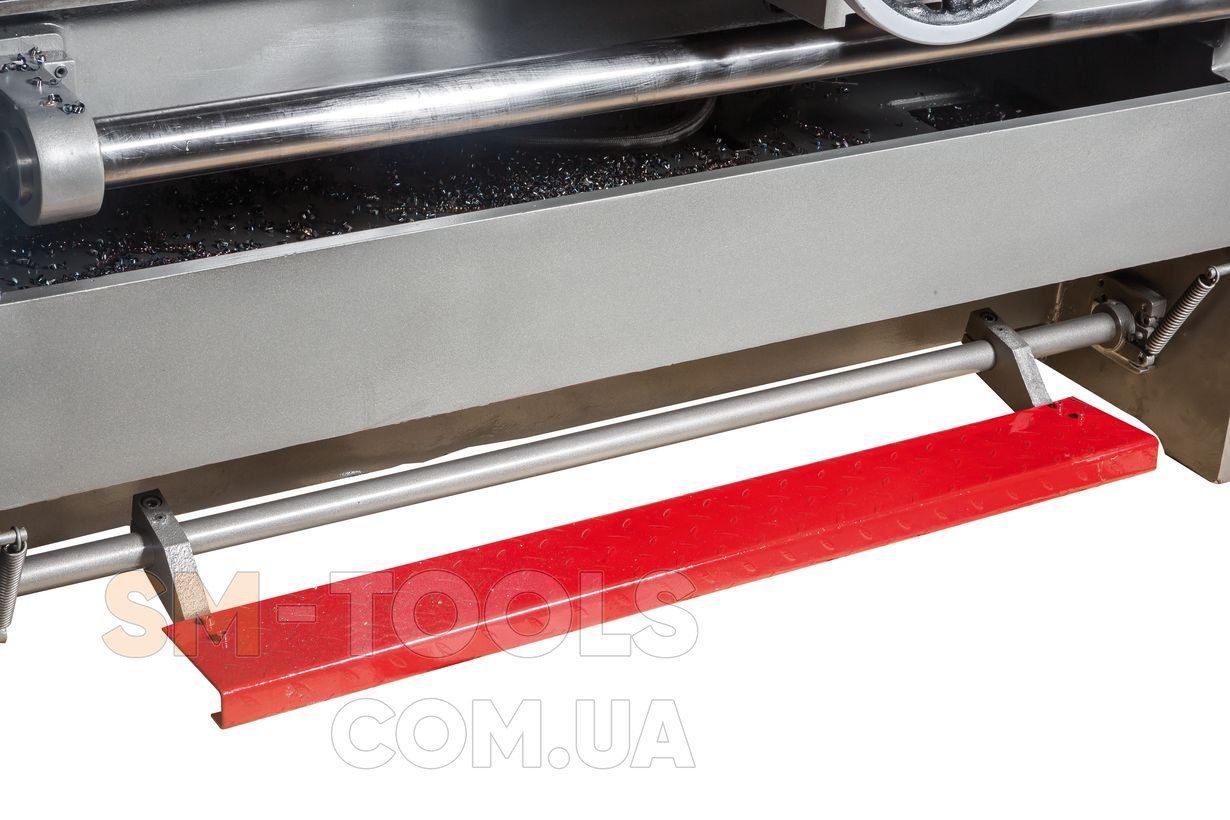

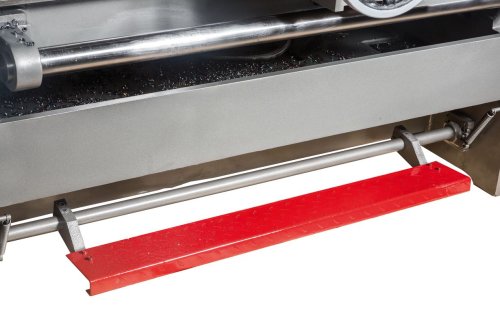

• Ножной тормоз шпинделя с концевым выключателем

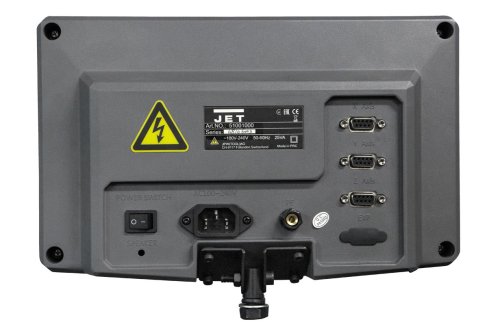

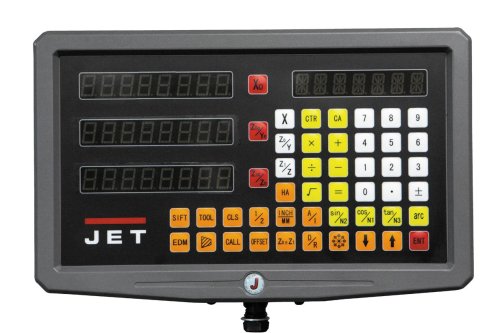

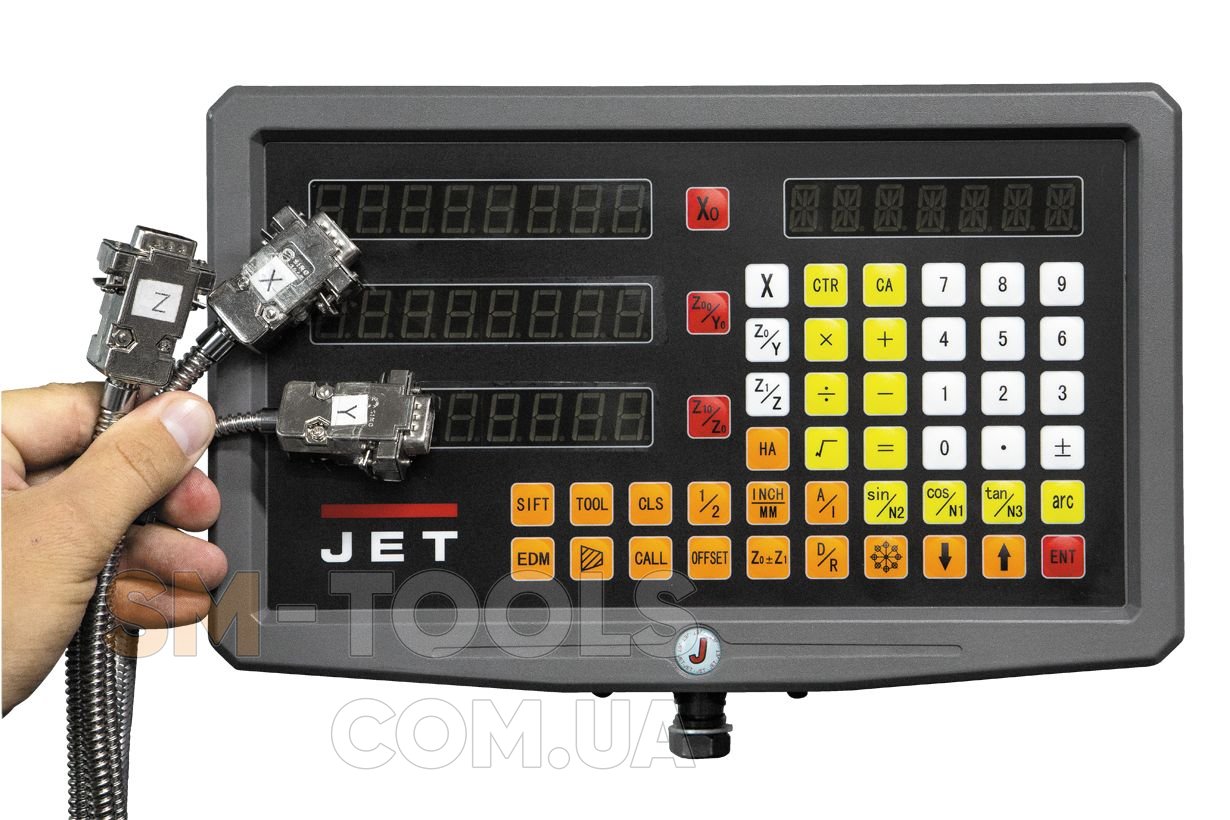

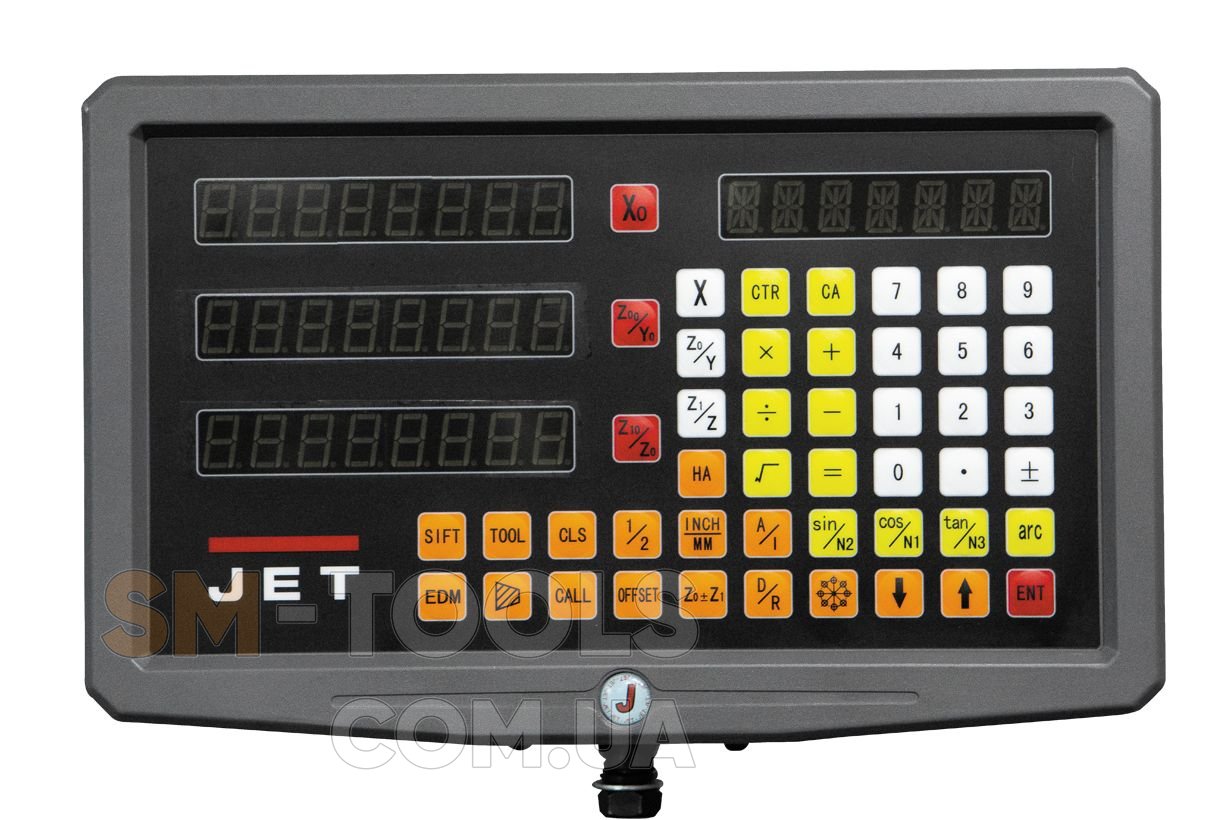

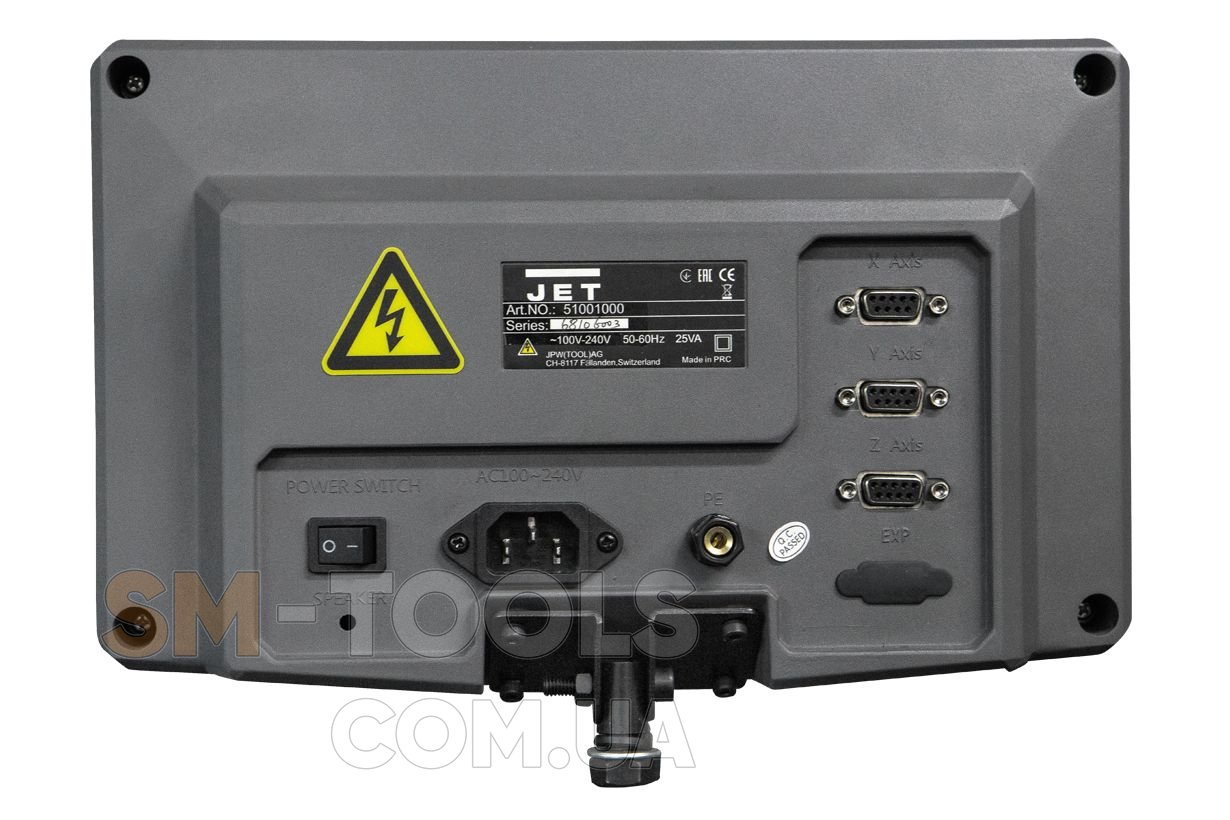

• УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
• Система подвода СОЖ
• Галогенная лампа местного освещения
• Вал управления с регулируемыми кулачками (отключение продольной подачи)
• Концевой упор продольного перемещения
• Ящик с инструментом
• Руководство по эксплуатации
• Комплект виброопор

Напряжение, В 400

Диаметр обточки над станиной, мм 660

Диаметр обточки над съемным мостиком, gap, мм 870

Длина съёмного мостика, мм 240

Диаметр обточки над поперечным суппортом, мм 420

Расстояние между центрами, мм 2030

Частота вращения шпинделя, об/мин 36 - 1600

Количество скоростей шпинделя, шт 12

Конус шпинделя ø113 мм 1:20

Присоединение шпинделя D1-8 (DIN 55029)

Диаметр проходного отверстия шпинделя, мм 105

Диапазон продольной подачи, мм/об 0,063 - 2,25

Количество продольных подач, шт 65

Диапазон поперечной подачи, мм/об 0,027 - 1,07

Количество поперечных подач, шт 65

Диапазон метрической резьбы, мм 1 - 14

Количество метрических резьб, шт 22

Дюймовая резьба, TPI 2 - 28

Количество дюймовых резьб, шт 26

Модульная резьба, MP 0,5 - 7

Количество модульных резьб, шт 18

Диапазон питчевой резьба, DP 4 - 56

Количество питчевых резьб, шт 24

Шаг ходового винта, мм 12

Макс. размер резца, мм 32 x 32

Ход поперечного суппорта, мм 310

Ход верхнего суппорта, мм 145

Ускоренное перемещение продольного суппорта, м/мин 4,5

Ускоренное перемещение поперечного суппорта, м/мин 2

Пиноль задней бабки МК-5

Ход пиноли задней бабки, мм 150

Диаметр пиноли, мм 75

Диапазон неподвижного люнета, мм 20 - 125, 100 - 240

Диапазон подвижного люнета, мм 20 - 100

Расстояние между направляющими, мм 405

Мощность двигателя, кВт 7,5

Мощность насоса СОЖ, кВт 0,09

Объем бака СОЖ, л 15

Длина, мм 3500

Ширина, мм 1150

Высота, мм 1450

Масса, кг 3820

Длина в упаковке, см 363

Ширина в упаковке, см 128

Высота в упаковке, см 215

Масса в упаковке, кг 4015

Родина бренда: Швейцария

Гарантия: 24 месяца
