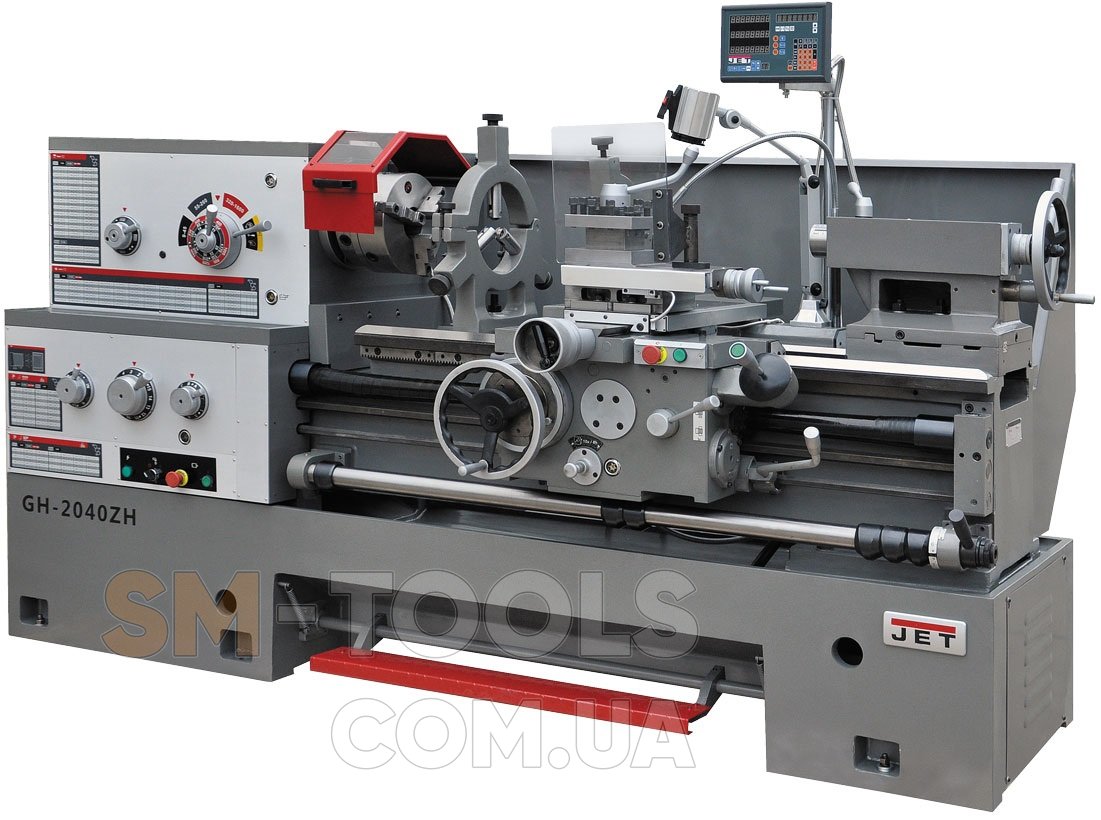

Токарно-винторезный станок JET GH-2040ZH DRO

Универсальный токарно-винторезный станок GH-2040 ZH DRO производства компании JET ориентирован на тех заказчиков, кто предъявляет особые требования к точности, скорости и качеству металлообработки. Станок предназначен для обточки деталей диаметром до 500 мм над суппортом, до 720 мм со съемным мостиком и до 310 над поперечным суппортом. Расстояние между центрами – 1015 мм, предусмотрено ускоренное перемещение суппорта. На GH-2040 ZH DRO устанавливается мощный асинхронный двигатель на 380 В, скорость вращения шпинделя от 9 до 1600 об/мин, переключение скоростей ступенчатое: всего 24 ступени.

Пониженная скорость 9 об/мин выставляется при необходимости нарезания резьбы плашкой. На станке предустановлены 80 режимов продольных и поперечных подач, что позволяет нарезать метрическую, дюймовую, модульную и питчевую резьбы с повышенным уровнем точности. При этом биение на шпинделе не превышает 9 микрон. Привод шпинделя постоянно находятся в масляной ванне, что способствует охлаждению, снижает уровень шума и продлевает срок эксплуатации станка. Для уменьшения вибраций и качественного теплоотвода от инструмента и шпинделя станок установлен на массивную станину из особопрочного чугуна.

Передняя бабка оборудована электромеханической муфтой, механизм плавного пуска защищает привод от пиковых нагрузок. Станок поставляется в богатой комплектации: устройство подачи СОЖ, УЦИ, люнеты, планшайба, 4-х кулачковый патрон и многое другое.

• Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
• Массивная станина станка из серого чугуна
• Закаленные и отшлифованные направляющие станины
• Механизм плавного пуска защищает двигатель и увеличивает срок службы привода

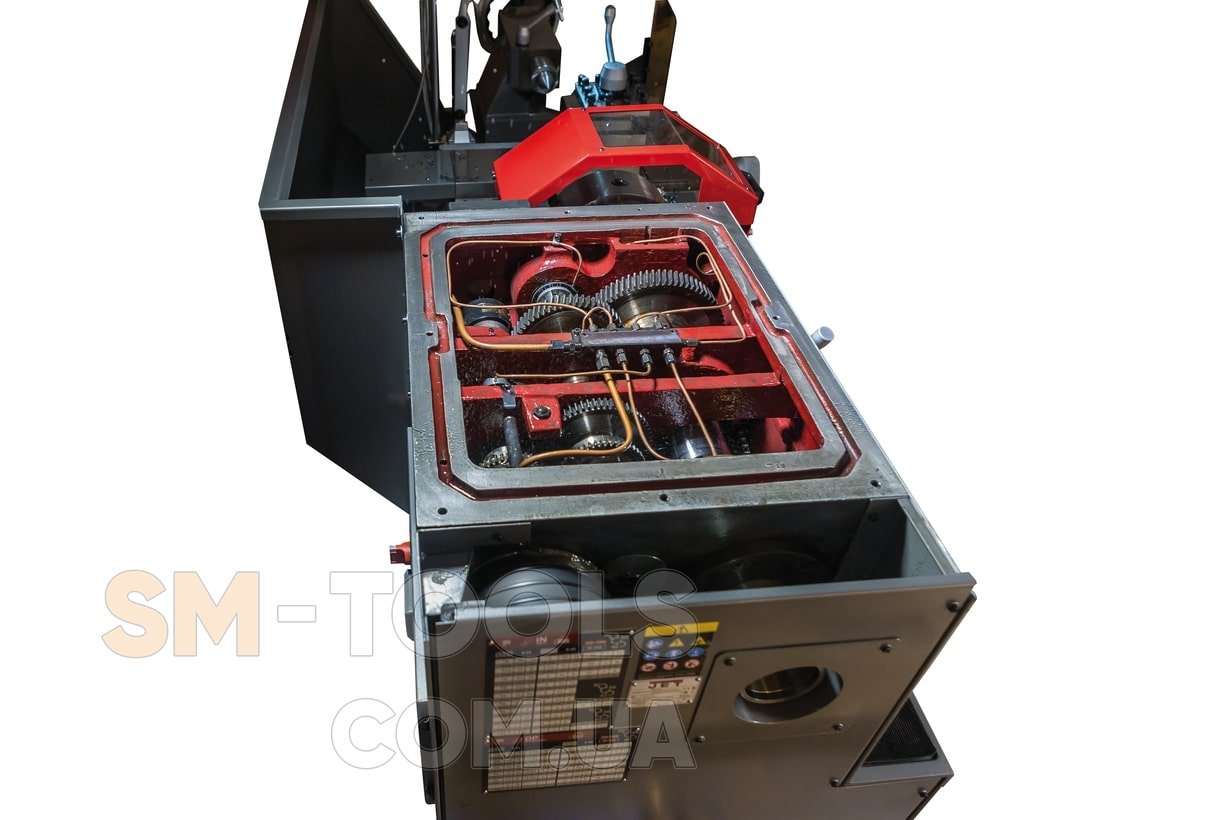

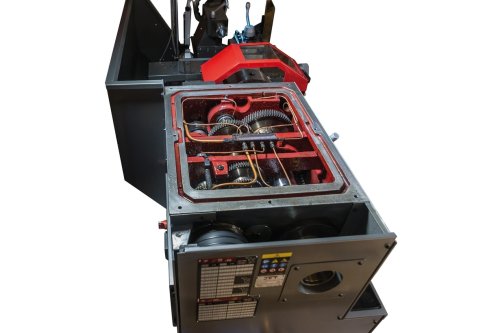

• Механизм привода шпинделя постоянно работает в масляной ванне

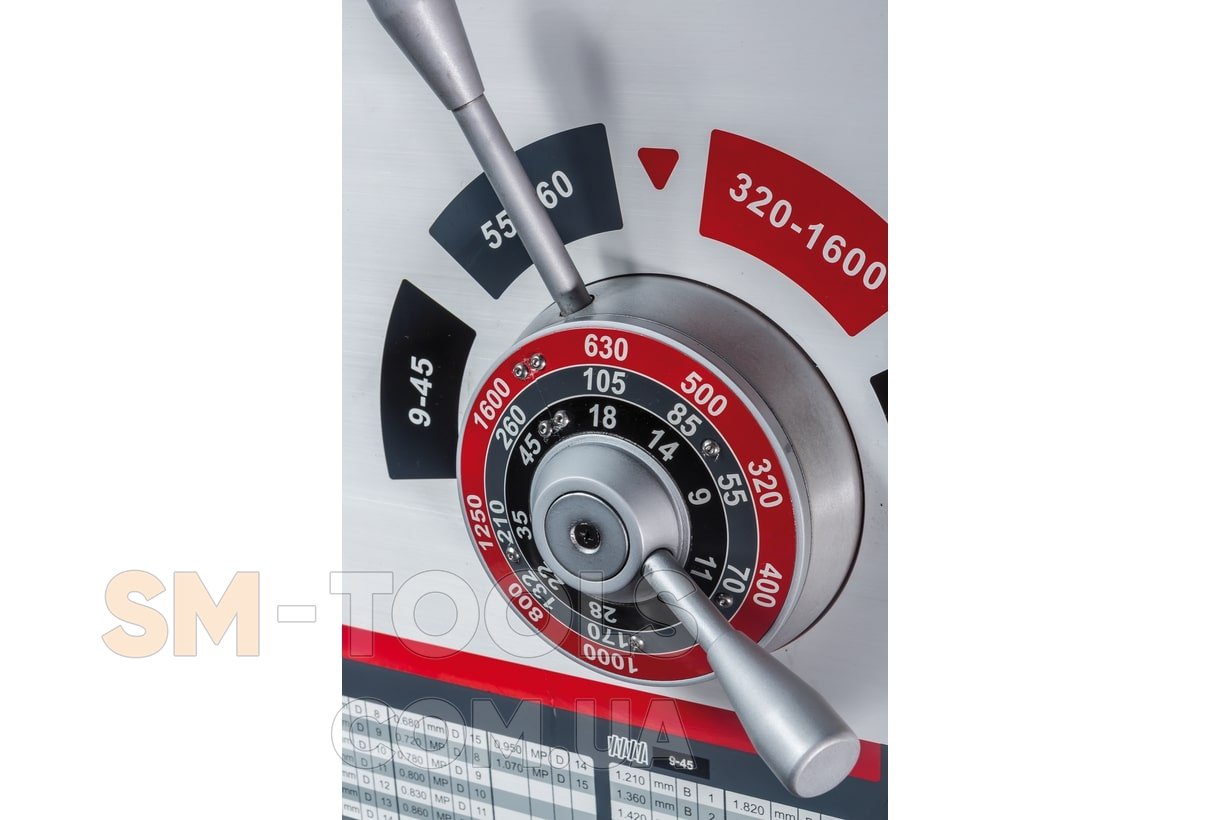

• Диапазон частот вращения шпинделя от 9 до 1600 об/мин
• Наличие съемного мостика для увеличения диапазона обрабатываемых деталей

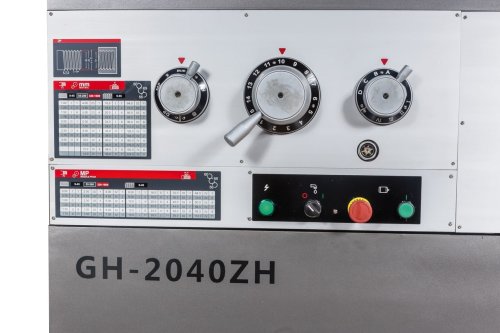

• Коробка подач позволяет нарезать резьбу без замены шестерен

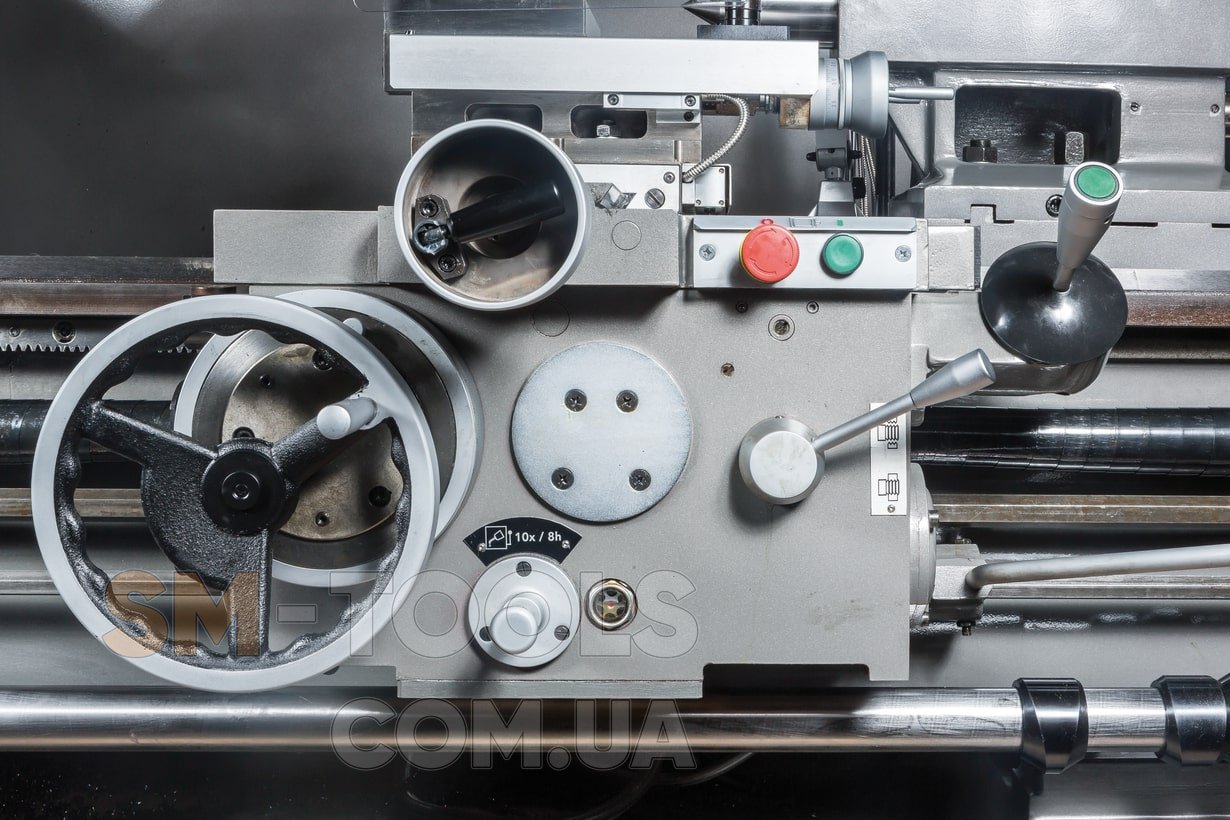

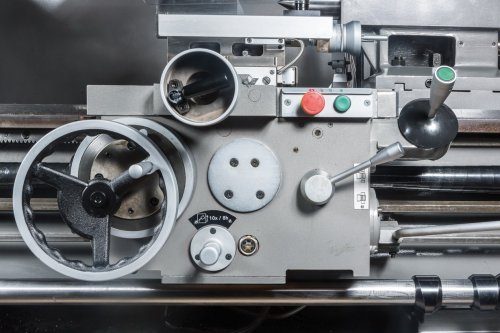

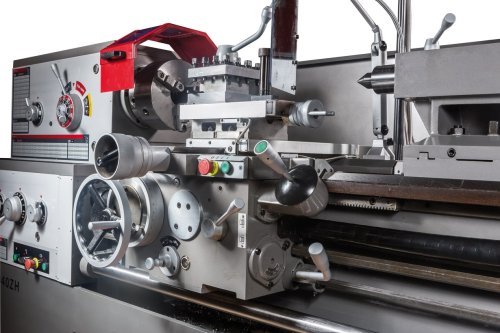

• Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
• Толчковый режим работы шпинделя
• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок
• Централизованная система подачи смазки продольного суппорта

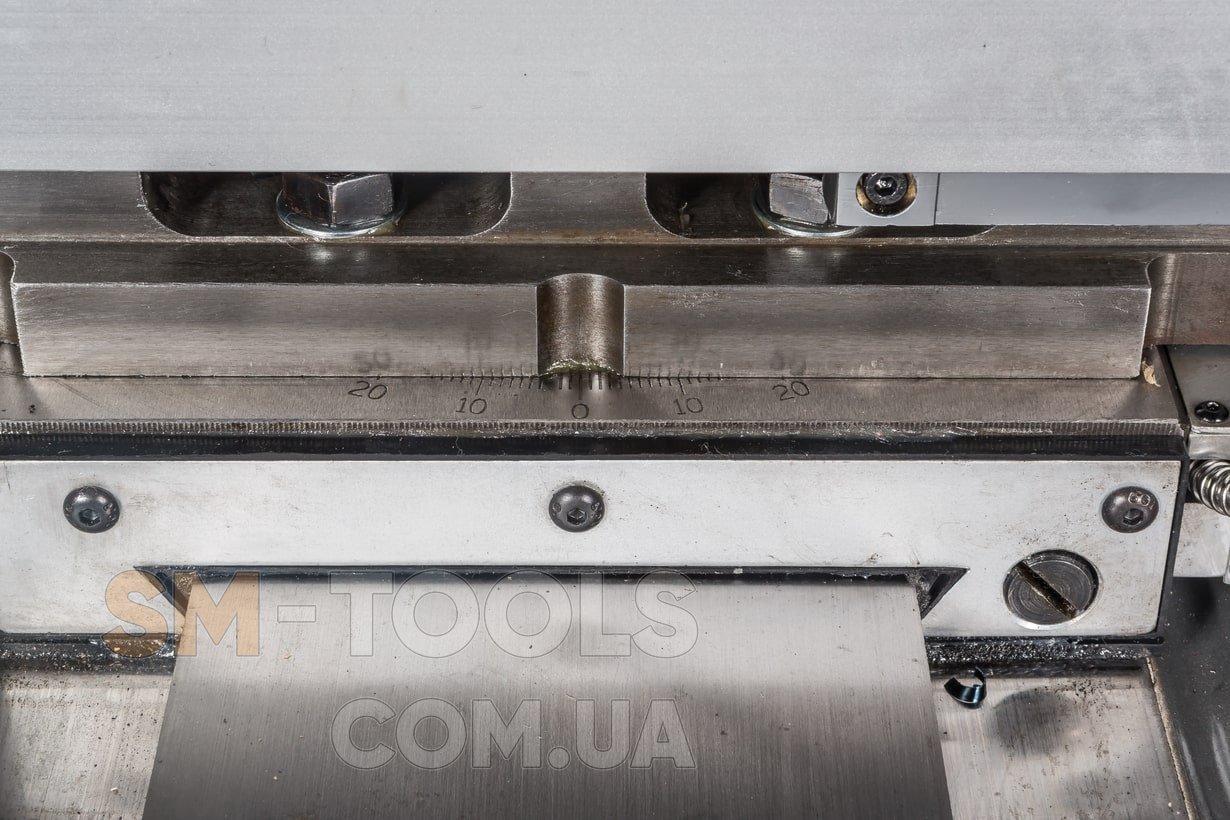

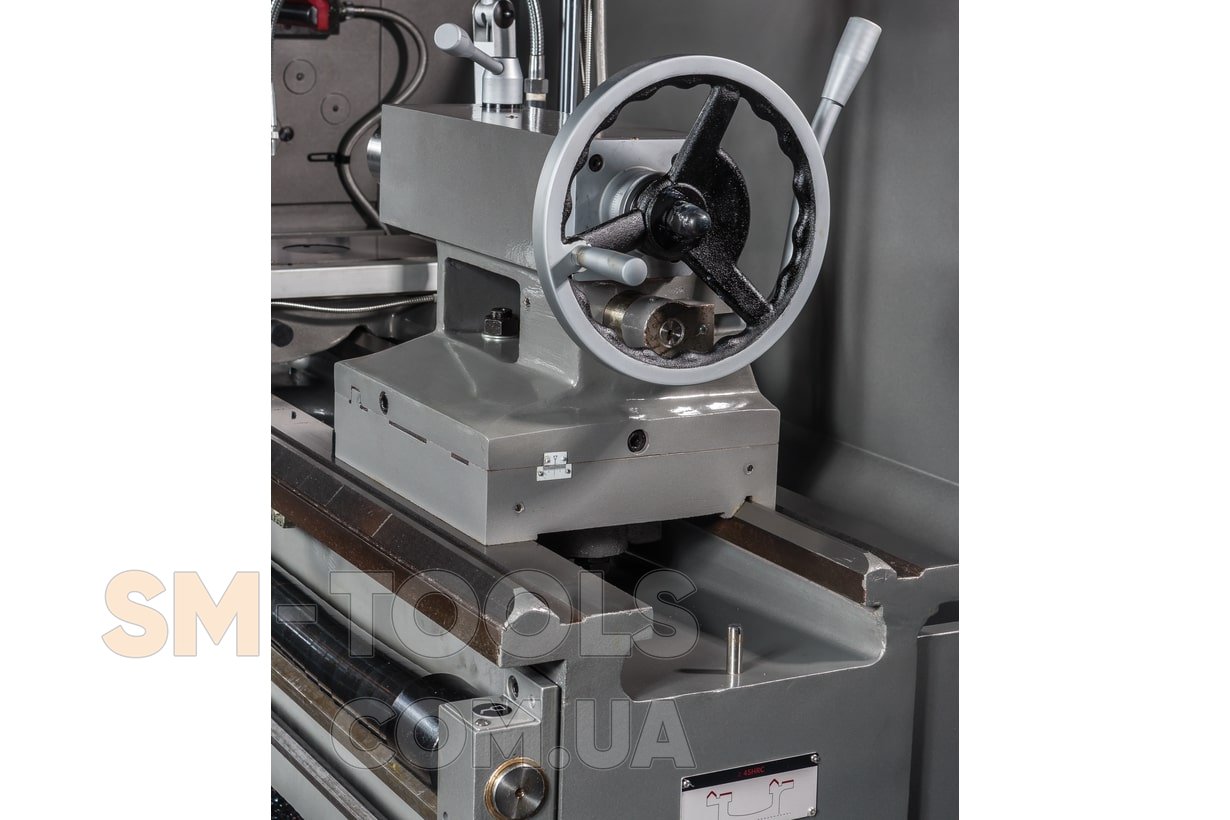

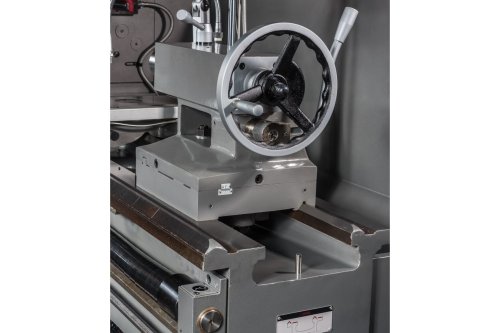

• Регулируемая в поперечном направлении задняя бабка для обточки конусов

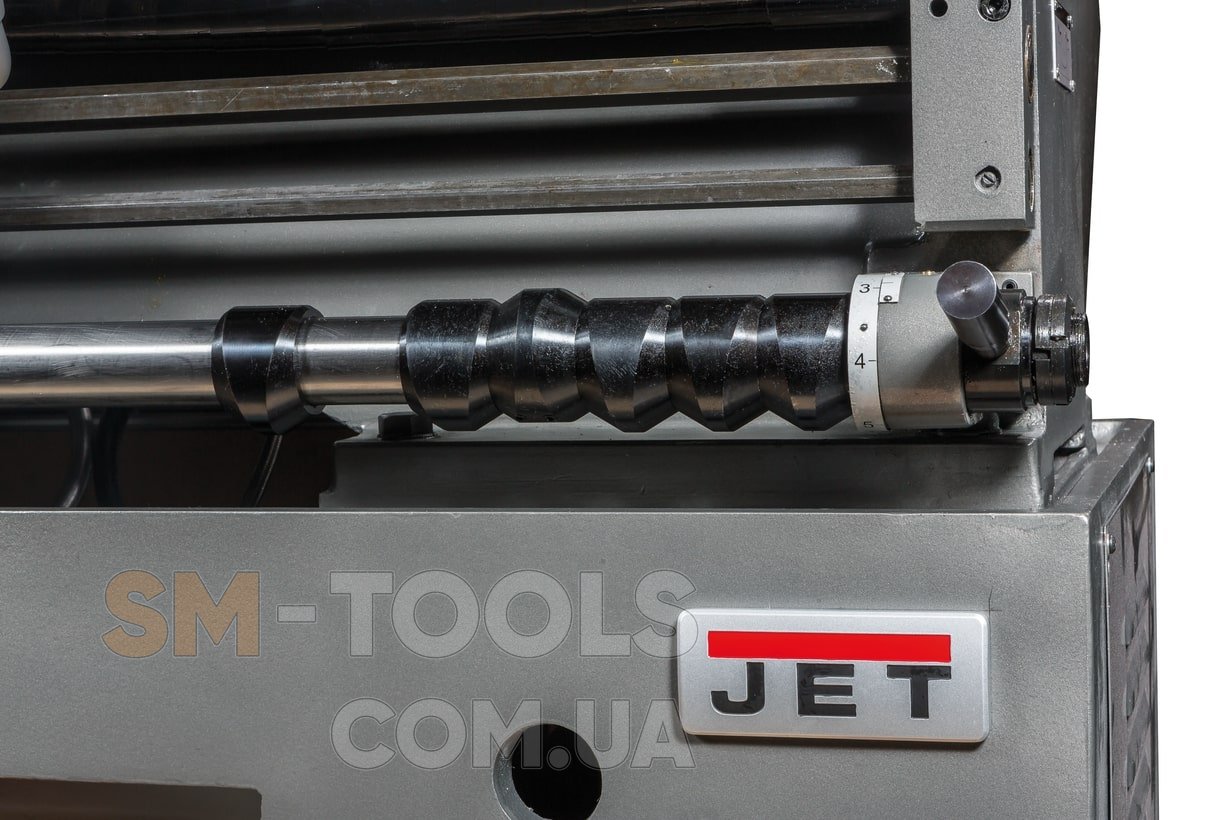

• Пятипозиционный управляющий вал с кулачками
• Передняя бабка с фрикционной муфтой
• Полноценный современный аналог 16К20, 16К25 и16Д20
• Рукоятка включения шпинделя на передней бабке

• 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
• 4-х кулачковая планшайба Ø320 мм
• Планшайба Ø400 мм

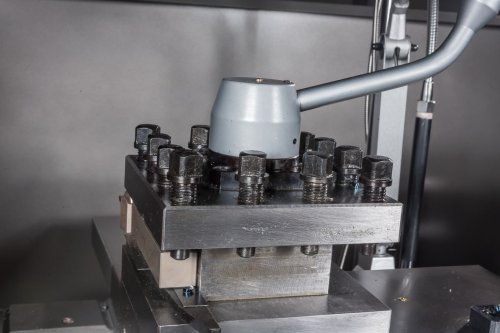

• 4-х позиционный резцедержатель с фиксатором
• Вращающийся упорный центр МК-5
• Невращающийся упорный центр МК-5
• Переходная втулка МК-7 / МК-5
• Подвижный и неподвижный люнеты
• Ускоренное перемещение продольного суппорта
• Ускоренное перемещение поперечного суппорта
• Поддон для сбора стружки
• Задняя защитная стенка

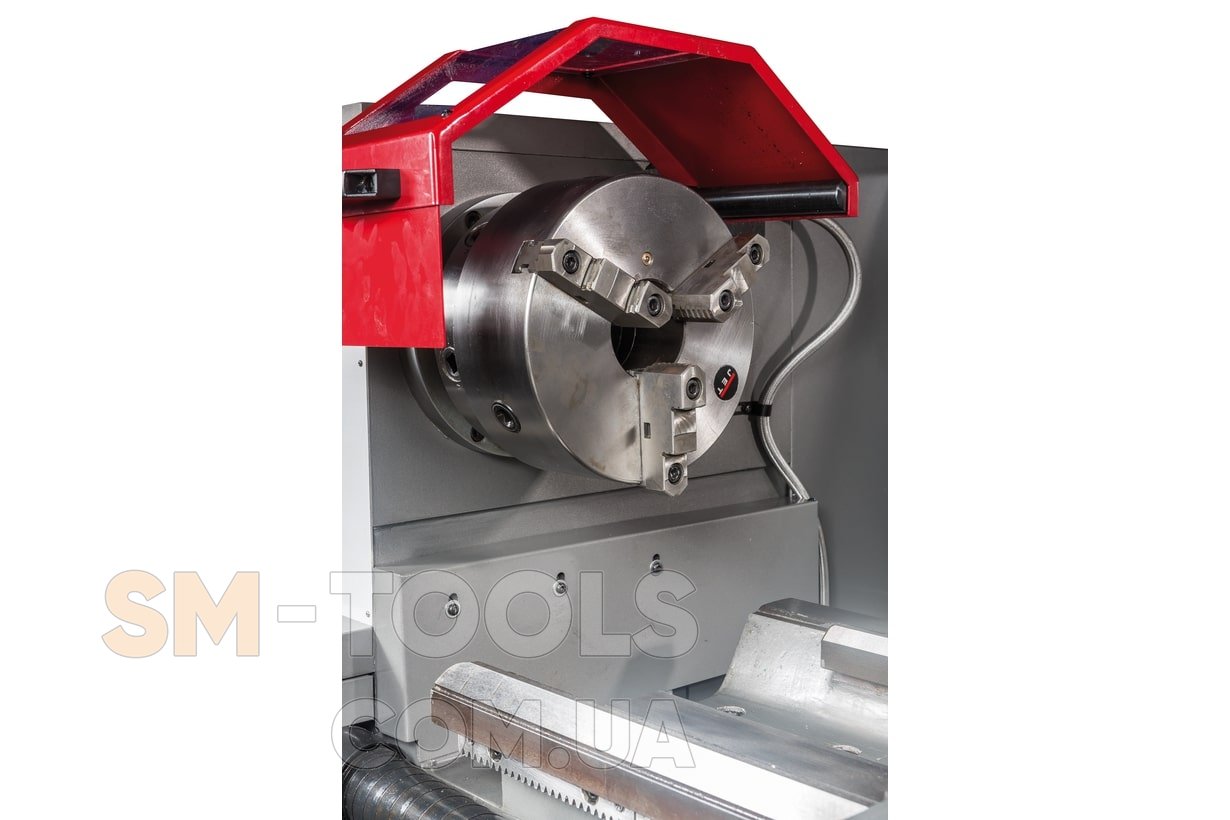

• Защитный экран патрона с концевым выключателем
• Защита резцедержателя
• Защита ходового винта

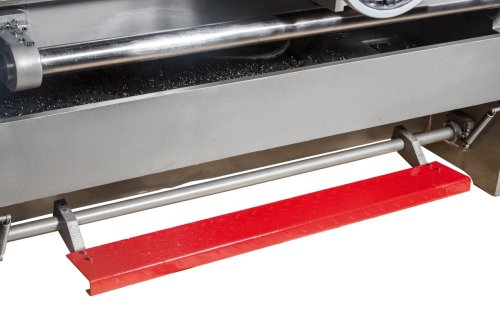

• Ножной тормоз шпинделя с концевым выключателем
• УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
• Система подвода СОЖ
• Галогенная лампа местного освещения
• Ключ для 3-х кулачкового патрона
• Ключ резцедержателя
• Вал управления с регулируемыми кулачками (отключение продольной подачи)
• Концевой упор продольного перемещения
• Ящик с инструментом
• Руководство по эксплуатации
• Комплект виброопор

Напряжение, В 400

Диаметр обточки над станиной, мм 500

Диаметр обточки над съемным мостиком, gap, мм 720

Длина съёмного мостика, мм 240

Диаметр обточки над поперечным суппортом, мм 310

Расстояние между центрами, мм 1015

Частота вращения шпинделя, об/мин 9 - 1600

Количество скоростей шпинделя, шт 24

Конус шпинделя МK-7

Присоединение шпинделя D1-8 (DIN 55029)

Диаметр проходного отверстия шпинделя, мм 80

Диапазон продольной подачи, мм/об 0,063 - 6,43

Количество продольных подач, шт 80

Диапазон поперечной подачи, мм/об 0,027 - 2,73

Количество поперечных подач, шт 80

Диапазон метрической резьбы, мм 1 - 224

Количество метрических резьб, шт 46

Дюймовая резьба, TPI 1/8 - 28

Количество дюймовых резьб, шт 48

Модульная резьба, MP 0,5 - 112

Количество модульных резьб, шт 42

Диапазон питчевой резьба, DP 56 - 1/4

Количество питчевых резьб, шт 45

Шаг ходового винта, мм 12

Макс. размер резца, мм 32 x 32

Ход поперечного суппорта, мм 310

Ход верхнего суппорта, мм 145

Ускоренное перемещение продольного суппорта, м/мин 4,5

Ускоренное перемещение поперечного суппорта, м/мин 2

Пиноль задней бабки МК-5

Ход пиноли задней бабки, мм 150

Диаметр пиноли, мм 75

Диапазон неподвижного люнета, мм 50 - 210

Диапазон подвижного люнета, мм 20 - 110

Расстояние между направляющими, мм 405

Мощность двигателя, кВт 7,5

Мощность насоса СОЖ, кВт 0,09

Масса, кг 2750

Длина в упаковке, см 260

Высота в упаковке, см 198

Масса в упаковке, кг 3200

Объем бака СОЖ, л 15

Длина, мм 2480

Ширина, мм 1280

Высота, мм 1410

Ширина в упаковке, см 145

Родина бренда: Швейцария

Гарантия: 24 месяца
