Фуговально-рейсмусовый станок WorkMan PT200A

Фугование.

Настольный фуговально рейсмусовый станок WorkMan PT200A применяют при первоначальном грубом строгании, фуговки для получения прямолинейной базовой поверхности, строгания в угол и получения заготовок с заданными размерами и параллельными сторонами.

Для получения базовой поверхности доску кладут на шлифованный, для легкого скольжения, алюминиевый двухсоставной рабочий стол 740 х 210 мм. Обе плиты одинаковые, между ними размещен двухножевой вал

Настройку подъема и опускания приемного стола по высоте выполняют механически, вращая установленный в торце маховик. Разгрузочный стол не регулируется и находится на уровне выступающих режущих кромок ножей вала. Максимальный съем пиломатериала при выравнивании его поверхности 3 мм за один проход. Проталкивание заготовки выполняют, поставляемыми вместе со станком WorkMan PT200A литыми толкателями с резиновыми подошвами.

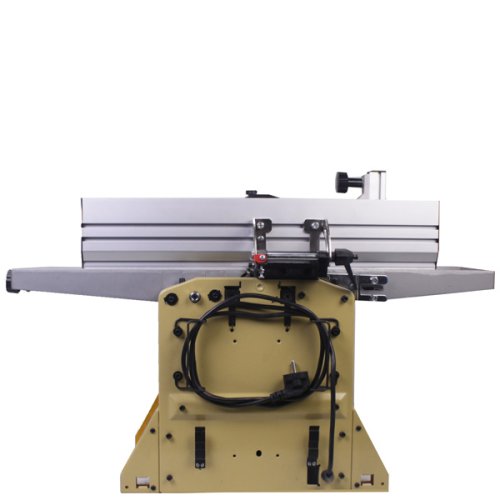

Параллельный упор.

Фуговальный упор служит для опирания торца доски и придания прямолинейной траектории при ее движении нижней пластью по рабочему столу на вращающийся вал. Он выполнен из алюминиевого профиля с заглушенными пластиком торцами, базируется на чугунном основании и может наклоняться на угол от 90° до 45°.

Упор имеет выбитую градуировку на стальных направляющих и прикручивается к алюминиевой плите двумя винтами с внутренним шестигранником.

Защита оператора от ножей.

Кронштейн защиты ножевого вала установлен со стороны работающего. Он может приподнимать предохранительную планку на высоту до 90 мм.

При фуговании заготовок уже 200 мм предохранительная планка отодвигается от продольного упора на нужное расстояние, закрывая видимый участок ножевого вала и фиксируется стопорным винтом.

Отходы обработки при фуговании попадают в зазор между передним и задним столами и, через пластиковый кожух с 60 мм патрубком, удаляются стружкоотсосом.

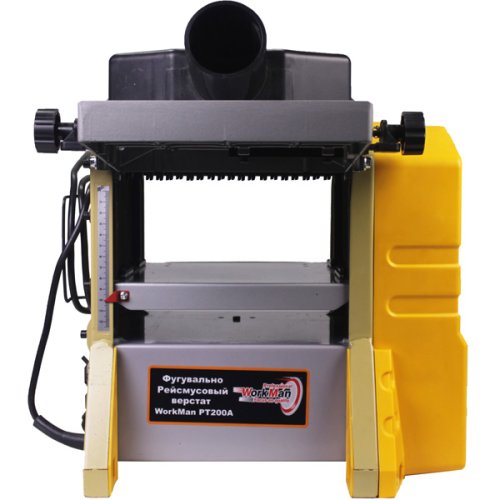

Рейсмусование.

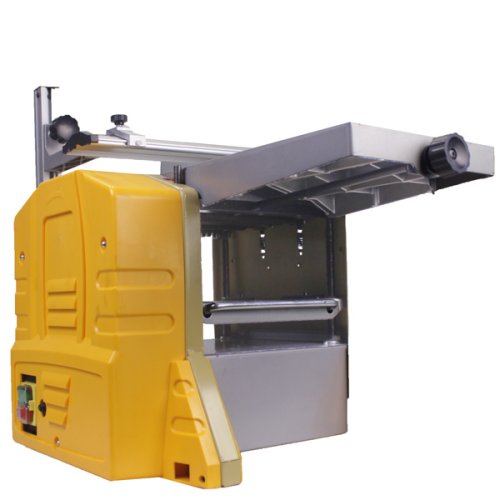

Перенастройка на другой вид обработки на фуговально рейсмусовом станке WorkMan PT200A происходит при перестановке лотка пылеудаления. При фуговании он находится под валом, а при рейсмусовании устанавливается над ним. При этом в обоих положениях запуска не произойдет пока он не встанет на свое место, а упоры не замкнут концевые выключатели.

Подача заготовки при рейсмусовании происходит со стороны противоположной фугованию. Предварительно оструганную на фуговальном станке доску устанавливают на регулируемый по высоте от 5 до 120 мм, стальной нижний стол, поднимаемый / опускаемый по 4 опорам.

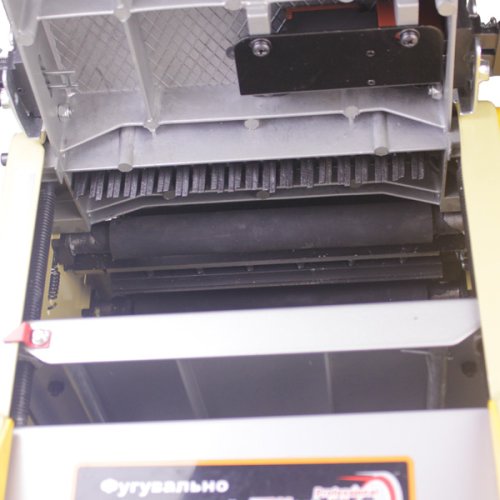

Вначале, она проходит через когтевую защиту, предотвращающую обратное выбрасывание заготовки на оператора. Затем захватывается обрезиненным валом подачи, проходит через ножевой вал и выталкивается вторым валом подачи.

Для предотвращения свисания с заднего края стола и сострагивания края доски больше чем нужно, выдвигают регулируемый удлинитель.

1500 ваттный электродвигатель WorkMan PT200A обеспечивает максимальную глубину строгания 2 мм. Установка нужной величины выполняется вращением маховика в верхней части станка и контролируется по разметочной шкале.

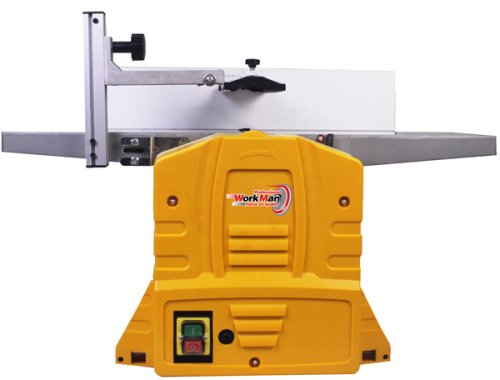

Кнопки управления пуском / выключением находятся со стороны рейсмусования, рядом с руками, чтобы при необходимости оператор успел выключить станок, если, например, величина снятия, на не калиброванной доске, резко увеличивается и рейсмус останавливается.

Рядом с кнопками запуска расположена кнопка сброса термопредохранителя при срабатывании тепловой защиты.

- Настольное исполнение для установки на верстак в домашней столярной мастерской.

- Автоподача заготовки с 2 обрезиненными подающими валами для аккуратного приема и выхода заготовки.

- Фуговальный стол из литого под давлением алюминия.

- Регулировка высоты строгания и фугования вращающейся рукояткой.

- Толкатели в комплекте.

- Установка продольного упора от 0° до +45°.

- Выдвижной удлинитель рейсмусового рабочего стола.

- Защитное ограждение строгального ножевого вала по ширине заготовки.

- Один съемный патрубок стружкоудаления для двух видов обработки.

Напряжение: 220 вольт

Потребляемая мощность: 1.5 кВт

Количество ножей: 2

Габаритные размеры (Д х Ш х В): 753 х 494 х 460 мм

Скорость подачи при рейсмусовании: 4 м/мин

Максимальная ширина заготовки при фуговании: 204 мм

Глубина строгания: 2,5 мм

Максимальная ширина заготовки при рейсмусовании: 204 мм

Глубина строгания при фуговании за один проход: 0 - 2,5 мм

Габариты картонной коробки (Д х Ш х В): 85 х 44 х 47 см

Вес: 27 кг

Размер рейсмусового стола: 270 х 204 мм

Высота заготовки при рейсмусовании: от 5 до 120 мм

Размер фуговального стола: 740 х 210 мм

Частота холостого хода: 9000 оборотов в минуту

Глубина фугования: 3 мм

Родина бренда - США

Гарантия - 12 месяцев
