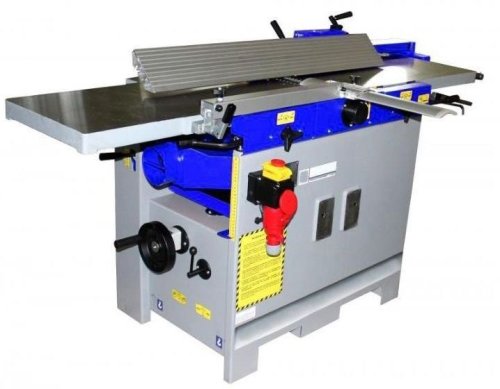

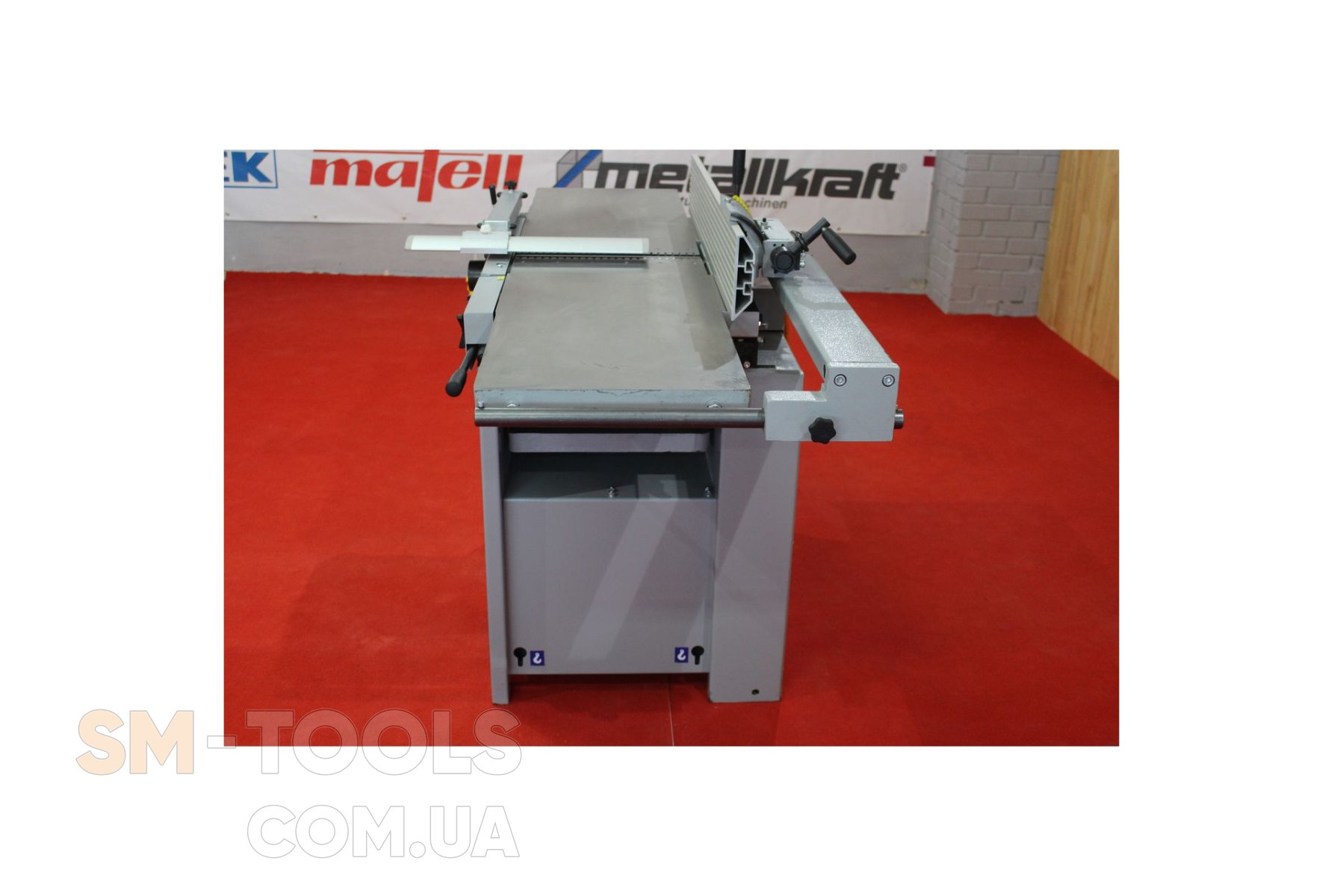

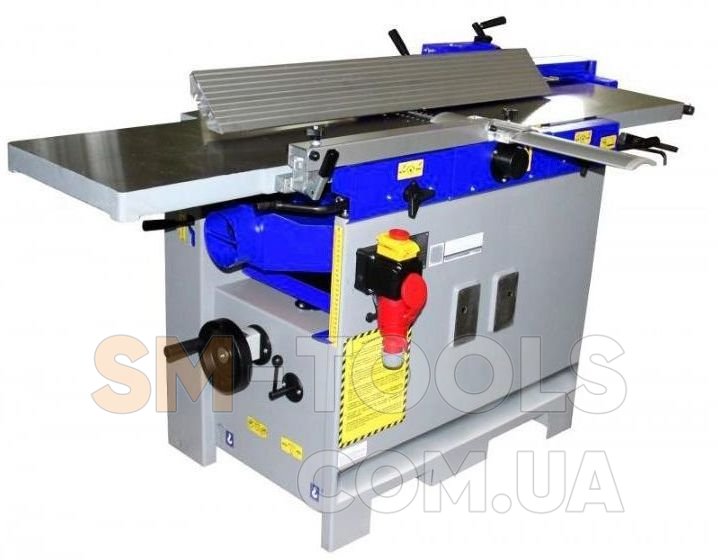

Фуговально-рейсмусовый станок STOMANA FS 41N + спиральный вал + параллельный упор + двигатель 4,0 кВт

Назначение:

Предназначен для прямолинейного одностороннего строгания заготовок по пласти с целью получения базовой поверхности для дальнейшей обработки, а также для строгания заготовок в размер по толщине.

Область применения:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.

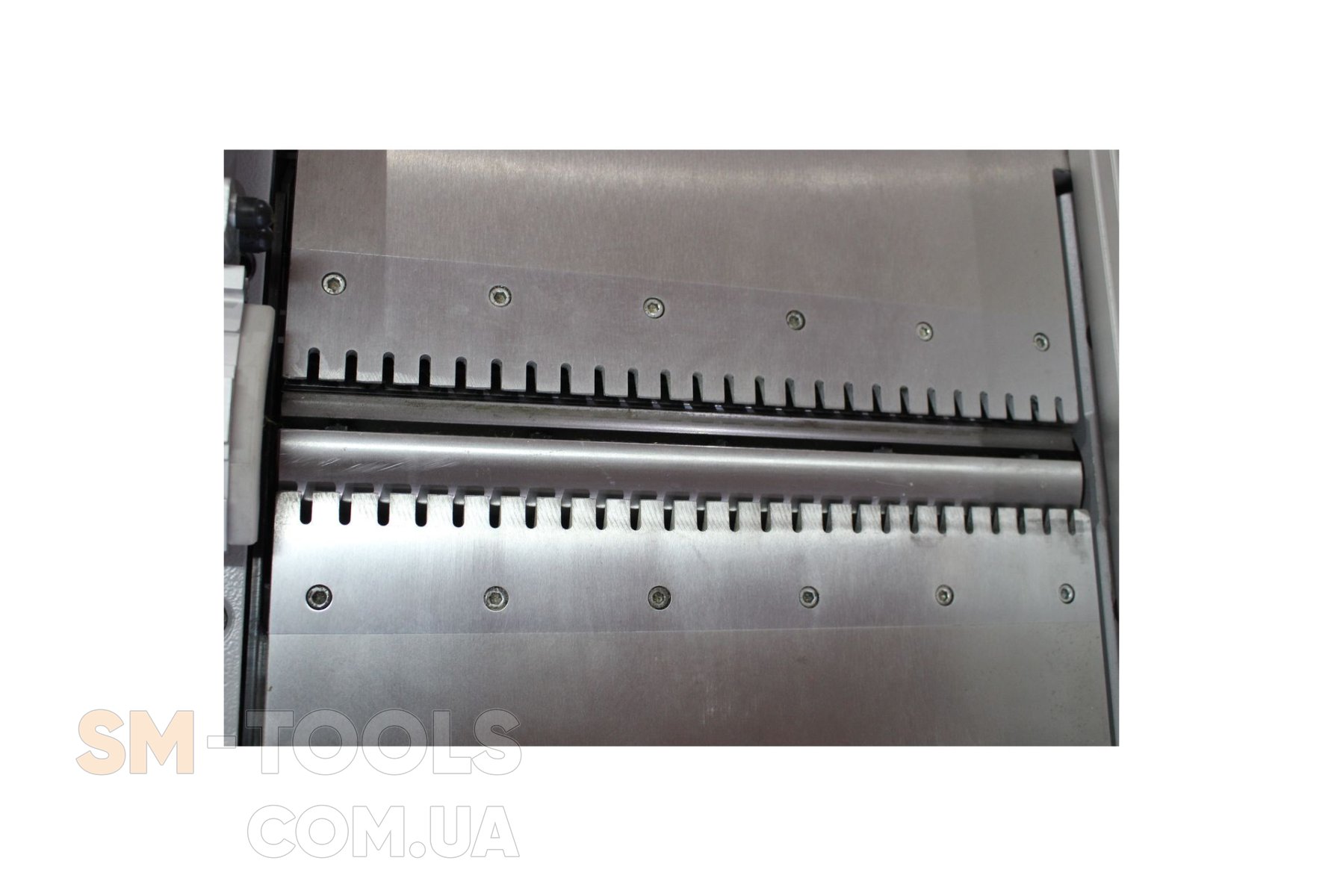

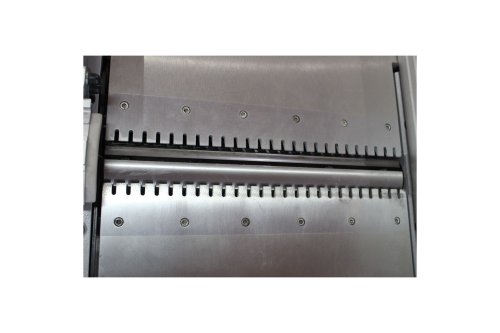

Отличительные особенности шейперного вала:

- увеличенная глубина строгания + поворотные пластины расположены по спирали, благодаря этому плавно входят в заготовку;

- долговечность – поворотные пластины изготовлены из твердосплавной стали и имеют 4 режущих грани, после затупления одной грани нож поворачивается и работает следующая грань;

- вал всегда сбалансирован – ножи равномерно распределены по площади, их нельзя поставить неправильно;

- низкий уровень шума при работе;

- отсутствие срывов на сучках при обработке.

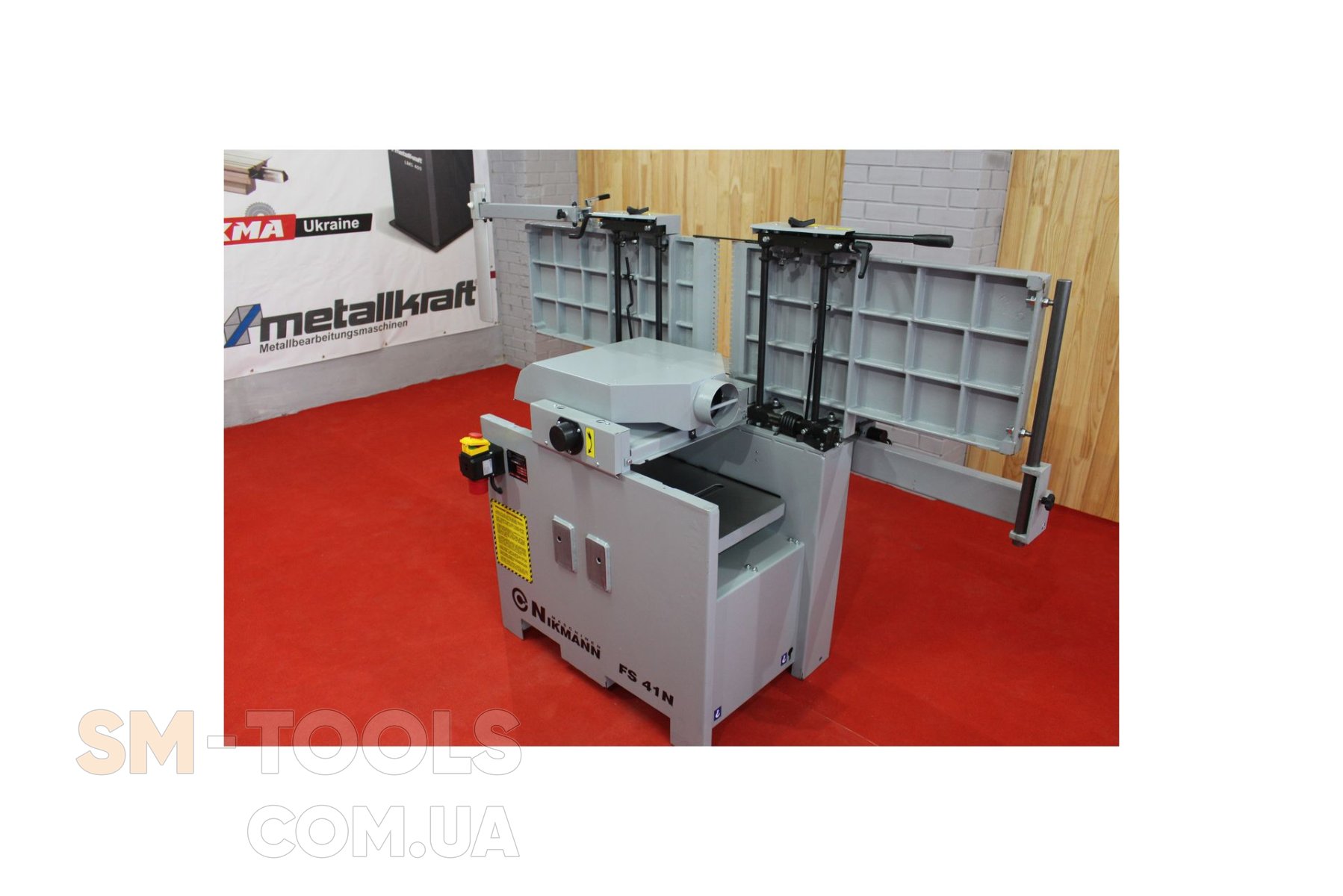

ВЕРТИКАЛЬНЫЙ ПОДЪЕМ СТОЛОВ

Удобное и быстрое поднятие столов трансформирует станок в рейсмусовый. Вертикальный подъем столов гарантирует точность размеров при многократной переналадке станка.

ЛИТЫЕ ЧУГУННЫЕ СТОЛЫ

Литые шлифованные чугунные столы длиной 1800 мм хорошо гасят вибрацию и служат надежной основой для позиционирования заготовки.

РЕГУЛИРОВКА СТОЛА

Удобное и быстрое выставление на нужную глубину строгания с помощью рычага по шкале.

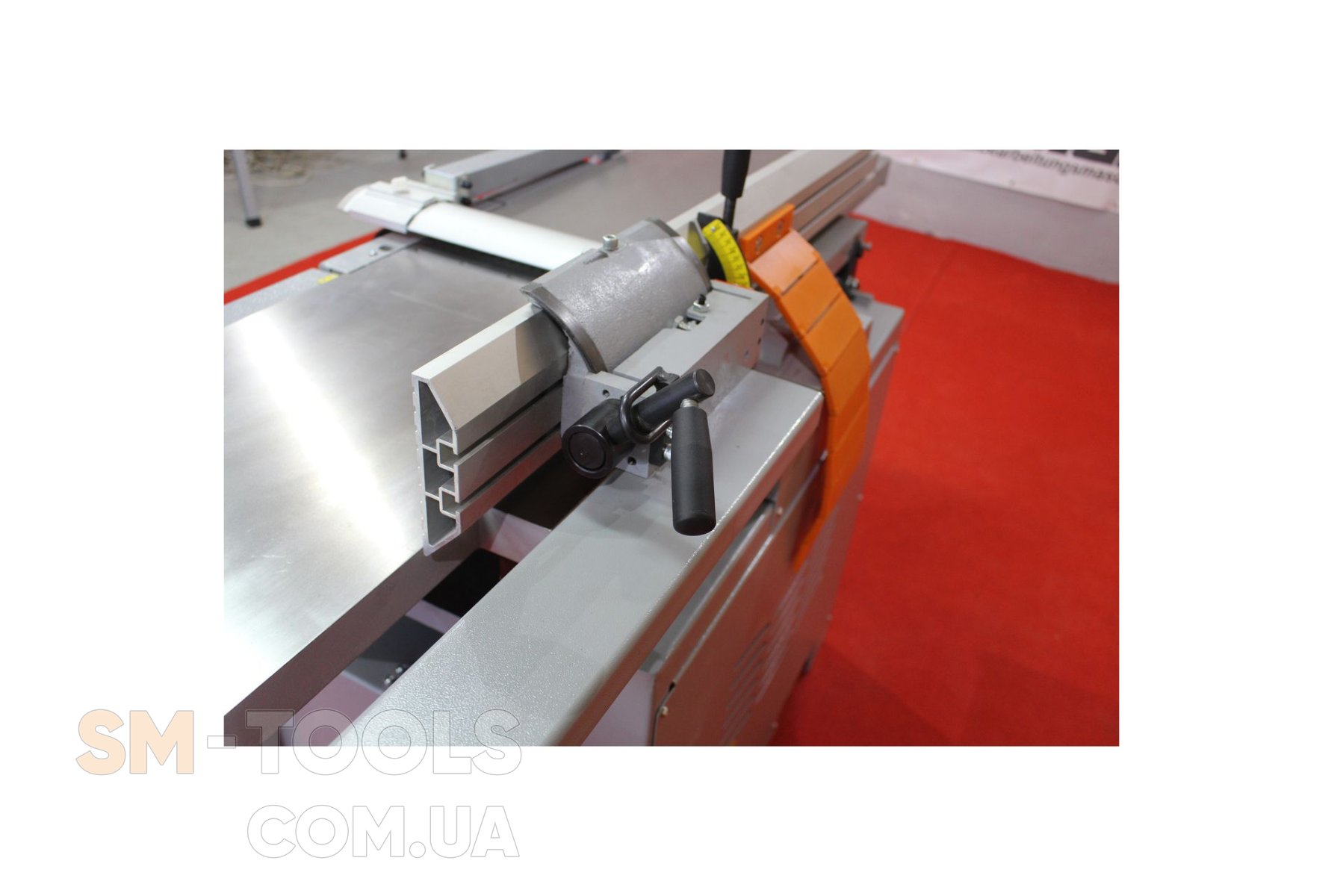

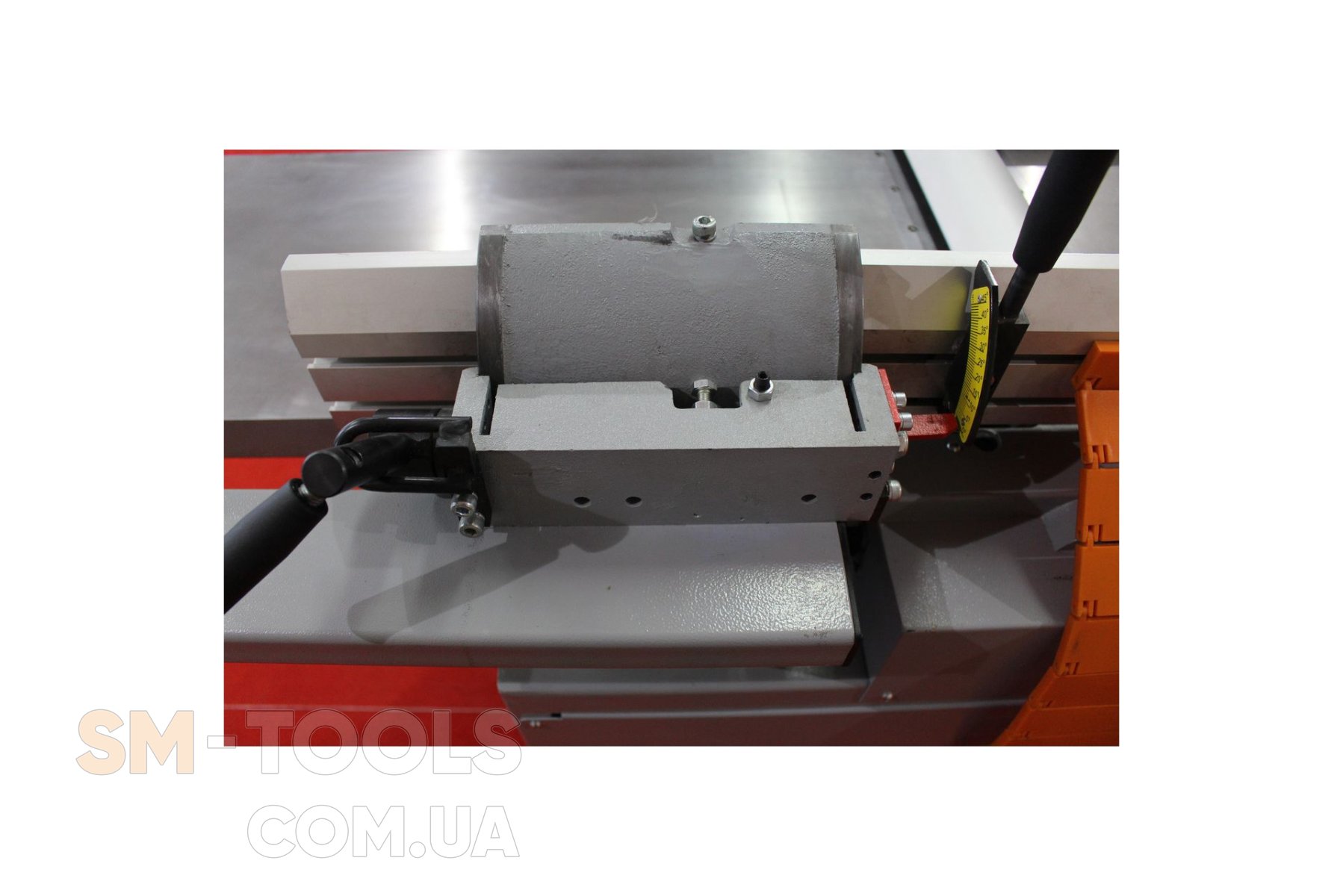

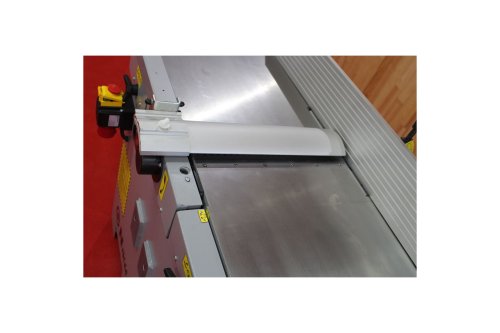

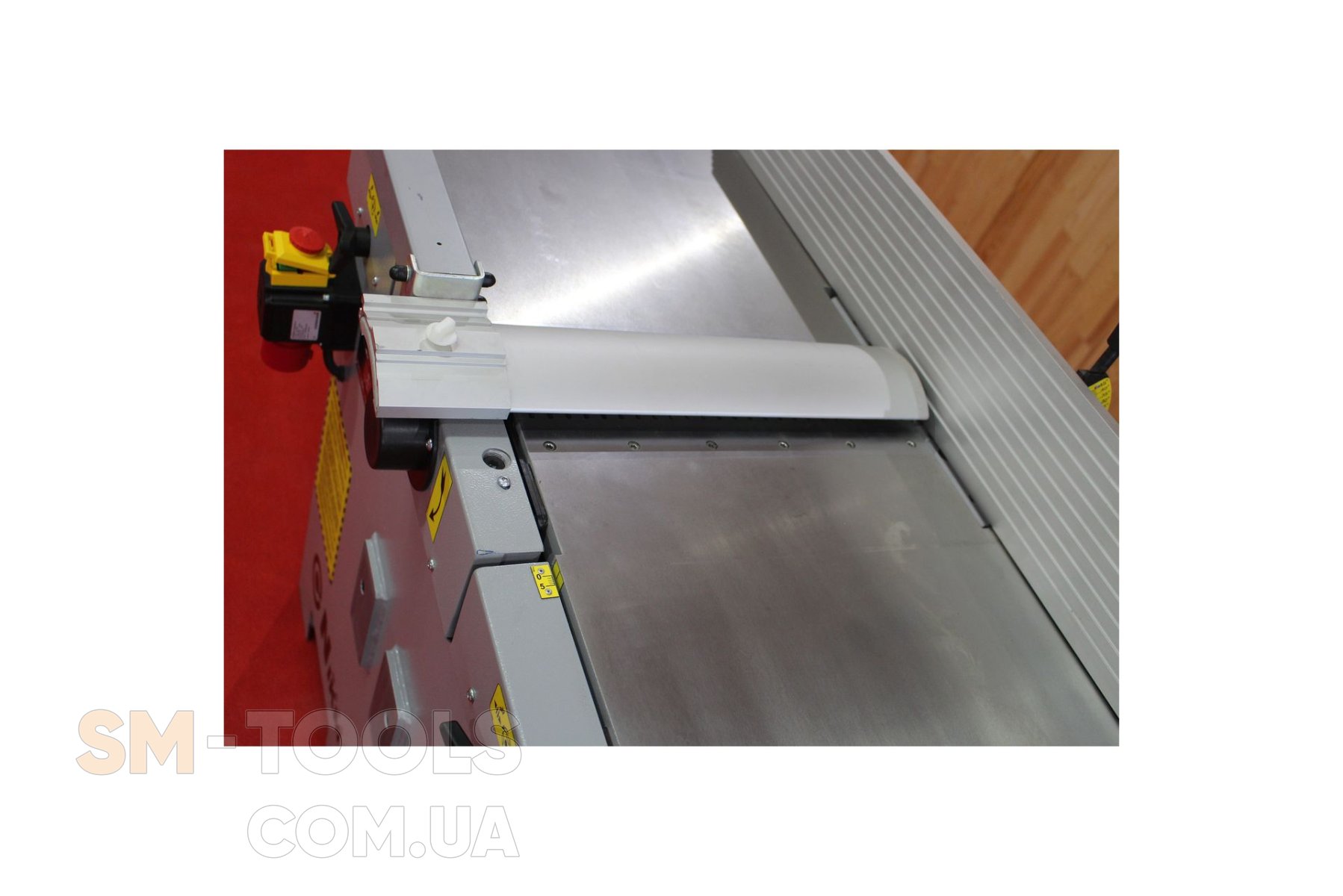

ПРОФЕССИОНАЛЬНАЯ ЛИНЕЙКА

Установлена на станке. В отличие от стандартной линейки легко перемещается по мощной цилиндрической направляющей. Линейка не царапает стол за счет удобного и легкого перемещения на колесиках. Удобный наклон до 45° с выставлением по шкале позволяет снимать фаску под нужным углом. Гибкая защита закрывает ножевой вал за линейкой, что делает работу на станке еще более безопасной – норматив СЕ.

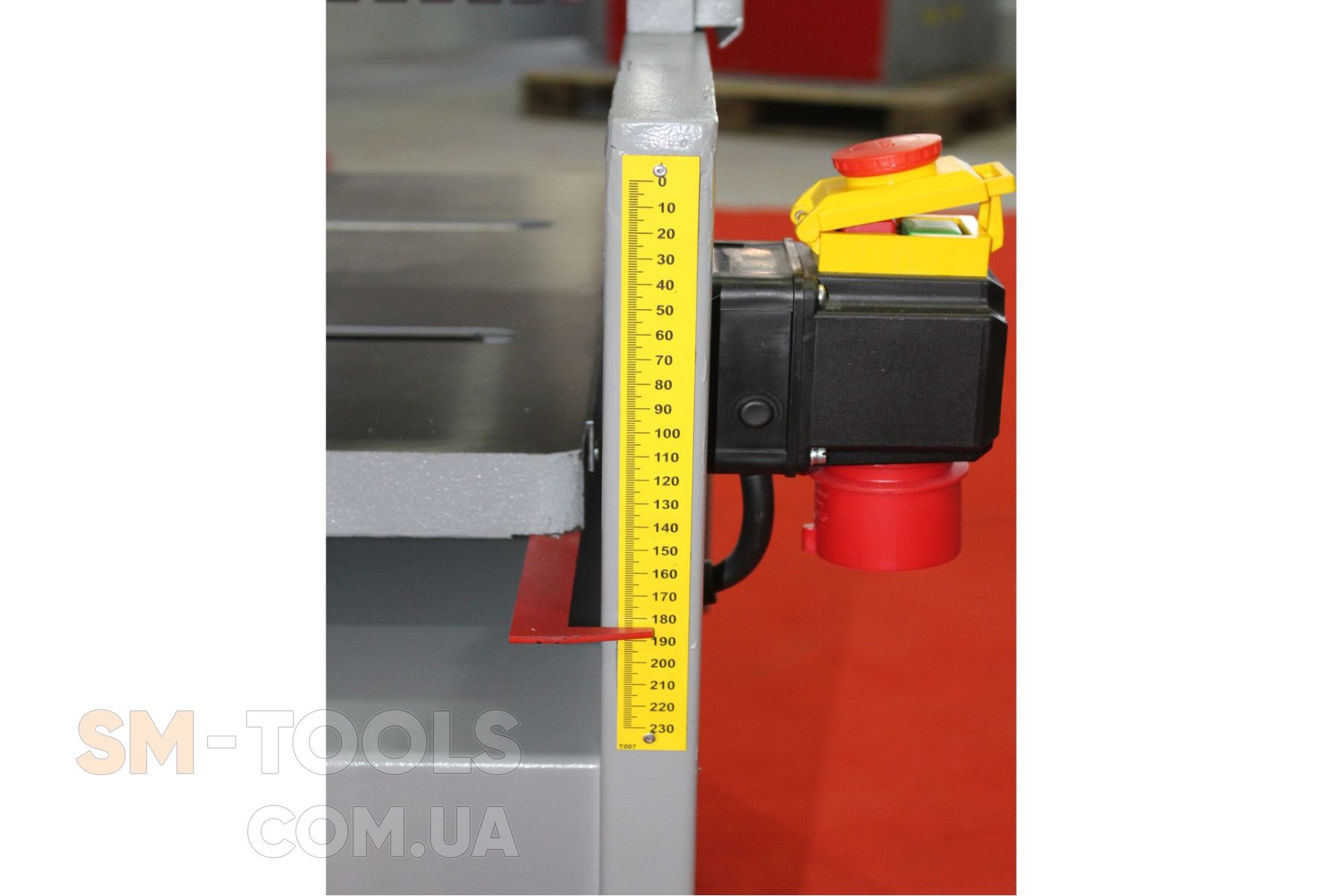

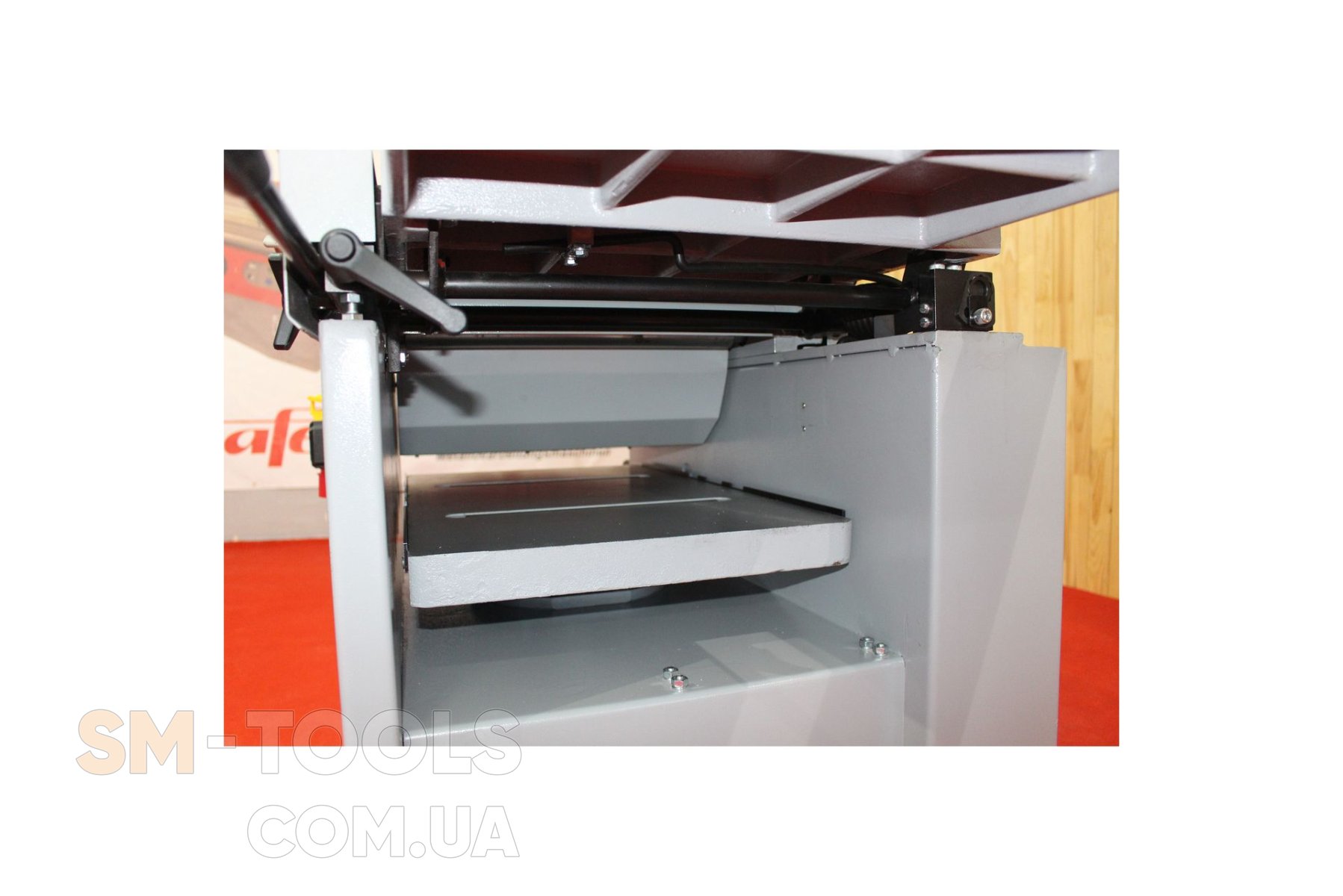

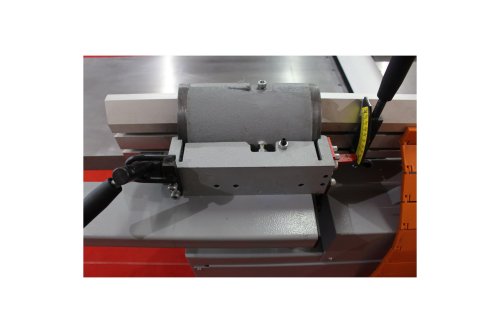

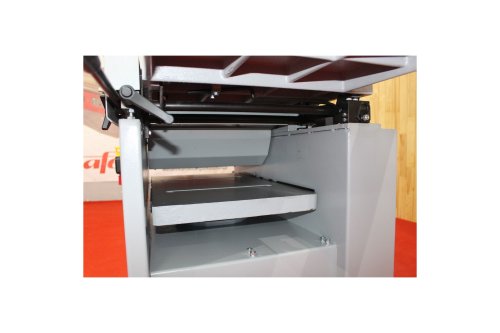

РЕЙСМУСОВЫЙ УЗЕЛ

Выставление на толщину обработки с помощью маховика по линейке. Фиксация стола с помощью рычага.

РОЛИКИ В СТОЛЕ (FS 41N)

Чугунный рабочий стол с двумя роликами обеспечивает легкое скольжение заготовки.

ВАЛЕЦ ПОДАЧИ

Подача заготовки при помощи рифленого сплошного вала с косыми насечками. Когтевая защита предотвращает выброс заготовки.

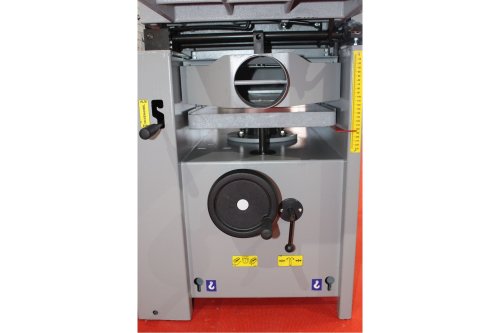

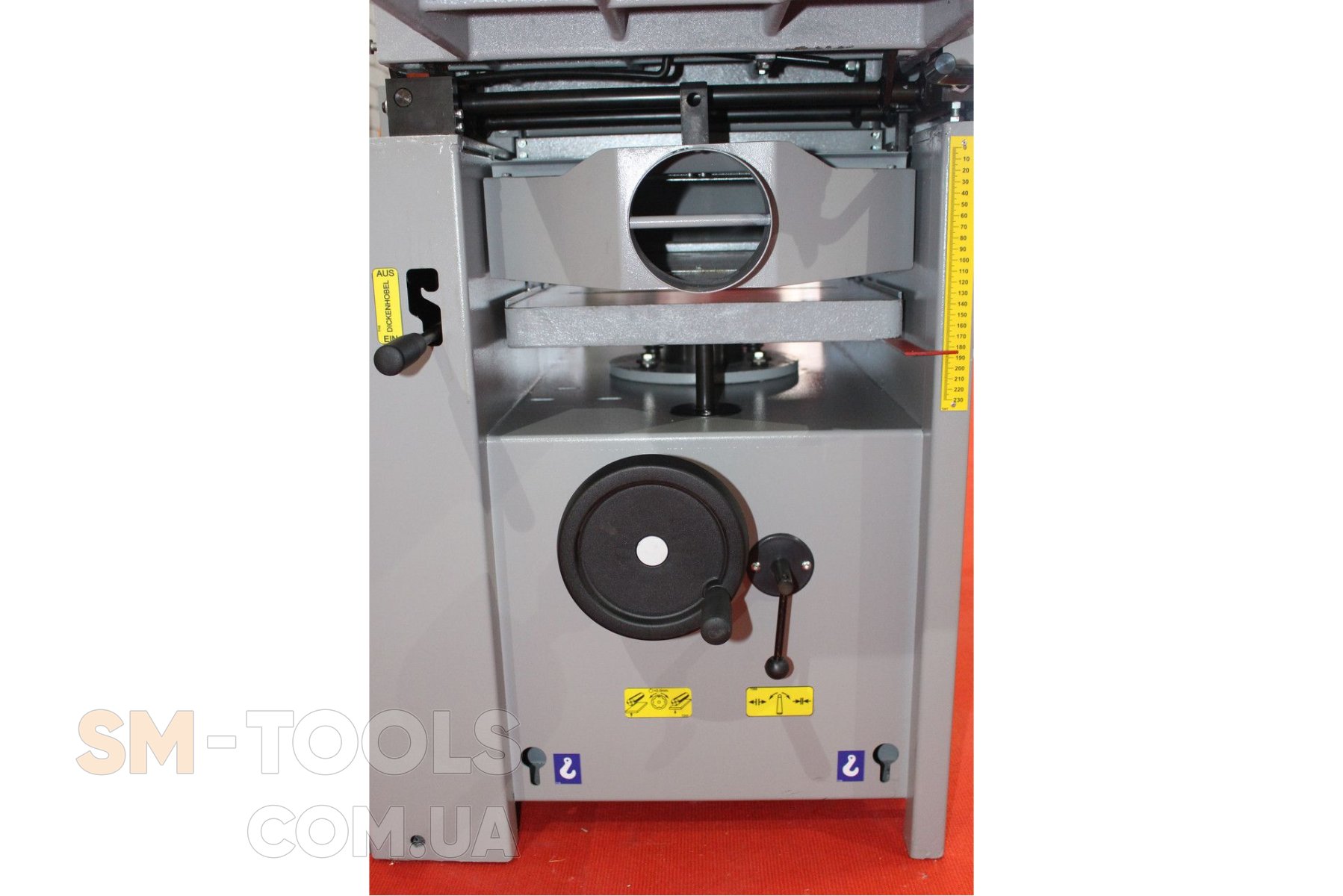

АСПИРАЦИОННЫЙ ПАТРУБОК

Удаление стружки осуществляется через круглое вытяжное отверстие Ø120 мм. При работе на фуганке воронка находится под ножевым валом, а при работе на рейсмусе над ним.

Мощность двигателя 4,0, 5,5 кВт

Вес 420 кг

Рабочая высота 850 мм

Скорость подачи 8 м мн

Тип станка Фуговально-рейсмусовый

Высота 1000 мм

Диаметр наконечников аспирации 120 мм

Диаметр ножевого вала 100 мм

Длина 1800 мм

Длина стола 700 мм

Количество двигателей 1 шт

Количество ножей 4 шт.

Макс. высота детали 225 мм

Макс. рабочая ширина 406 мм

Макс. снимаемая толщина 4 мм

Мин. высота детали 4 мм

Обороты вала 4500 Обр мн

Размер линейки 1100х155 мм

Размеры ножей 410х32х4 мм

Тип вала ножевой вал

Ширина 740 мм

Рабочая высота стола фуганка, мм.: 850 мм

Страна происхождения - Болгария

Гарантия - 12 месяцев
