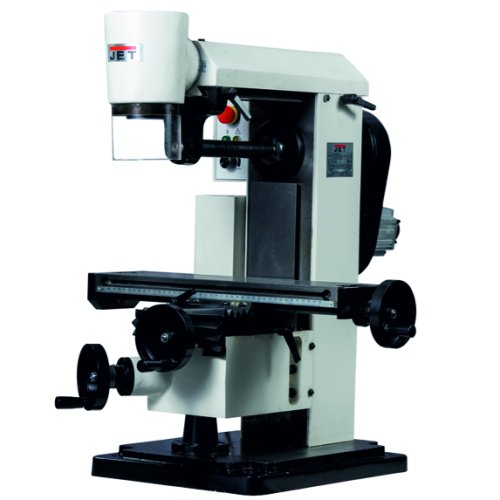

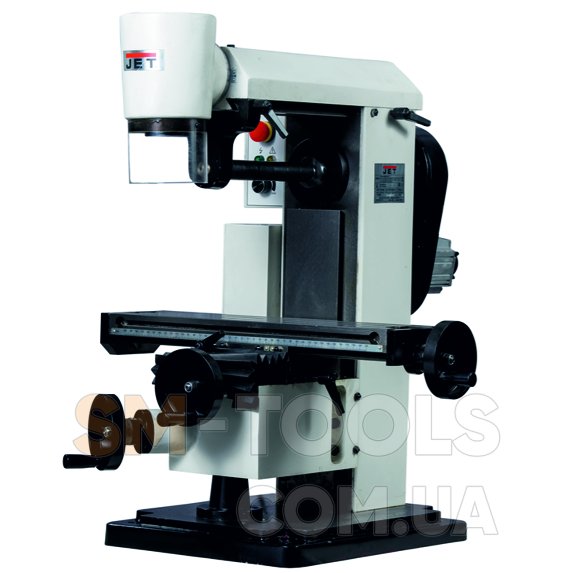

Настольный универсально-фрезерный станок JET JUM-X2

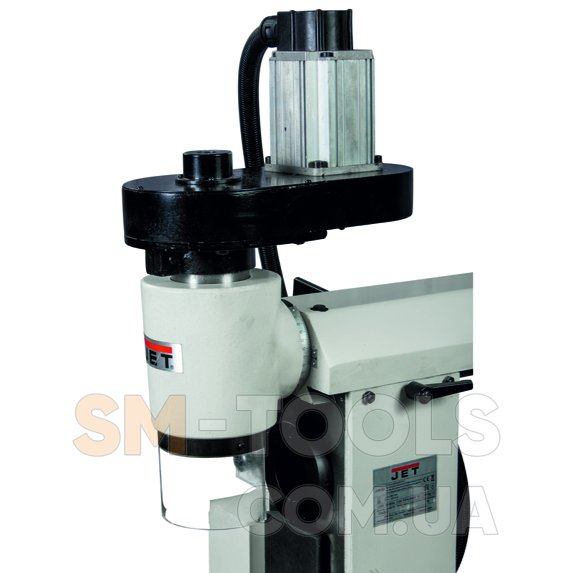

Станок JUM-X2 представляет собой модель универсального фрезерного станка, предназначенного для выполнения широкого спектра технологических операций. Станок производится компанией JET в настольном варианте, имеет питание от электросети напряжением 230 В. Модель может использоваться в домашней обстановке на производстве. Технические возможности оборудования позволяют выполнять сверлильные и фрезерные работы в вертикальном и горизонтальном положении. Станок оснащен механизмом переустановки фрезерной головки горизонтального положения для выполнения сложных технологических операций без переустановки заготовки. Для удобства обработки заготовок сложной конфигурации модель JUM-X2 имеет функцию подачи рабочего стола сразу по трем осям. Голова может производить поворот влево и вправо в диапазоне 0-45 0 .

Станок имеет универсальную конструкцию, обладая прочным и устойчивым основанием. Настольное исполнение позволяет использовать станок с максимальной эффективностью. Модель рассчитана на работу со шпинделем под конус МК-3. Максимально допустимый диаметр режущих инструментов при сверлении составляет 16 мм. Допустимый диаметр торцевой фрезы для работы на станке – 63 мм. Ход пиноли у этой модели отсутствует. Вылет шпинделя составляет 265 мм. Станок комплектуется сверлильным патроном, оправкой под горизонтальный шпиндель.

Оборудование имеет мощный электродвигатель 0,75 кВт, что обеспечивает вращение шпинделя в требуемом скоростном режиме. Станок JUM-X2 оснащен системой плавной регулировки частоты вращения шпинделя. Диапазон частоты вращения шпинделя 0-2500 об/мин в зависимости от технологичности режима резки. Включение и выключение станком, изменение частоты вращения шпинделя производятся с пульта управления, расположенного на левой стороне стойки.

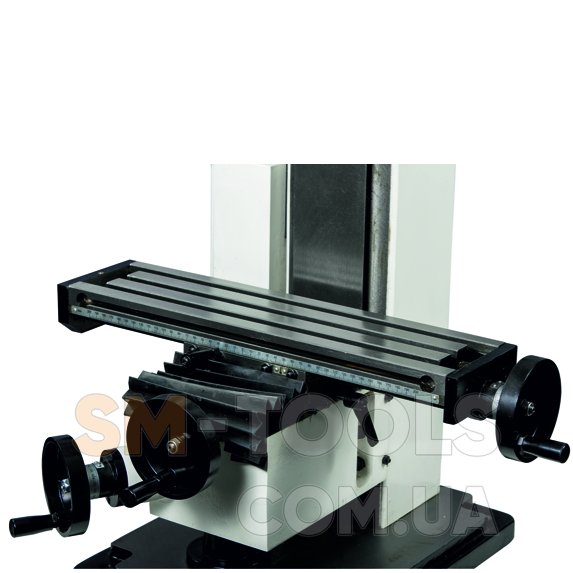

Рабочий стол оснащен Т-образными пазами в количестве 3 шт. Ширина пазов составляет 12 мм, позволяя устанавливать дополнительную оснастку, механические тиски для крепления заготовок. Рабочая зона закрыта защитным экраном. Вес станка составляет 95 кг.

Напряжение, 230

Максимальный диаметр сверления сталь, мм 13

Максимальный диаметр сверления чугун, мм 15

Максимальный диаметр торцевой фрезы, мм 30

Максимальный диаметр концевой фрезы, мм 30

Сверлильный патрон 1-13

Частота вращения вертикального шпинделя, об/мин 0 – 2500

Количество скоростей вертикального шпинделя, шт плавно

Шомпол М12

Конус вертикального шпинделя МК-3

Диапазон поворота вертикальной головы (вправо/слева) ±45°

Расстояние от вертикального шпинделя до стола, мм 230

Расстояние от вертикального шпинделя до стойки, мм 265

Частота вращения горизонтального шпинделя, об/мин 0 – 2500

Количество скоростей горизонтального шпинделя, шт плавно

Конус горизонтального шпинделя МК-3

Расстояние от горизонтального шпинделя до стола, мм 230

Диаметр вала под дисковую фрезу 16

Размер стола по оси X и Y, мм 460 x 120

Ход стола по оси X и Y, мм 300 x 120

Ход стола по оси Z, мм 205

Ширина Т-образного паза стола, мм 12

Количество Т-образных пазов стола, шт.

Тип двигателя Бесколлекторный

Мощность вертикального двигателя, кВт 0,5

Мощность горизонтального двигателя, кВт 0,5

Тип верстата Метал

Макс. диаметр дисковой фрезы 63 мм

Наклон вертикального положения 45° слева/справа

Горизонтальный шпиндель-стол 230 мм.

Перемещение стола по оси X/Y/Z 300 x 120 x 205 мм

Т-образный паз 12 мм

Графический лейбл 32171

Длина, мм 594

Ширина, мм 740

Высота, мм 696

Масса, кг 95

Масса в упаковке, кг 122

Страна происхождения: Швейцария

Гарантия; 24 месяца
