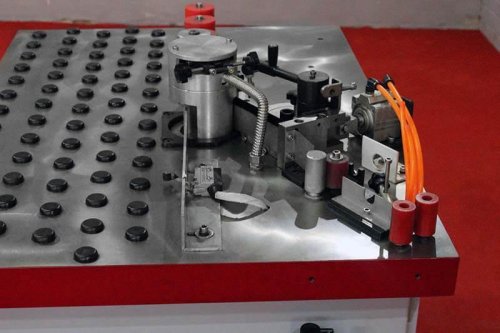

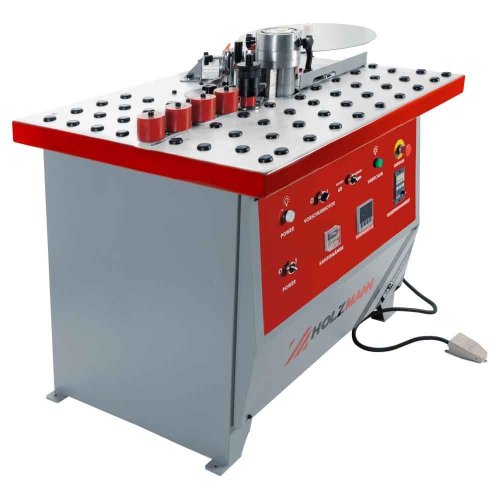

Кромкооблицовочный станок Holzmann KAM 535 NEO

Описание Кромкооблицовочный станок Holzmann KAM 535 NEO

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМА ОБРАБОТКИ:

1 вариант

1. Криволинейная подача
2. Клеевой узел
3. Пресс группа

2 вариант

1. Прямолинейная подача
2. Клеевой узел
3. Пресс группа

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

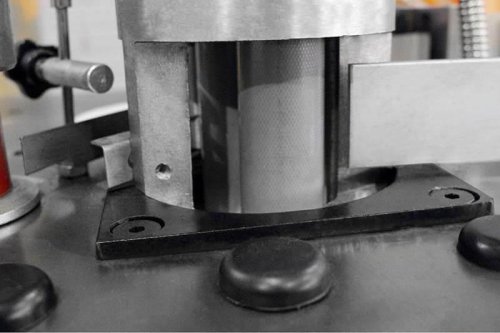

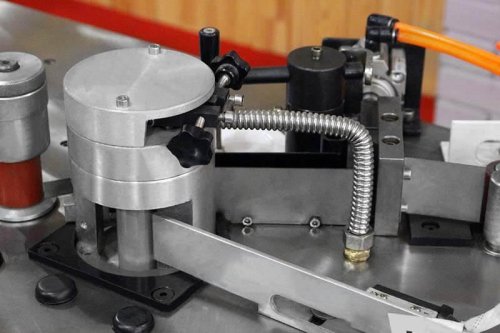

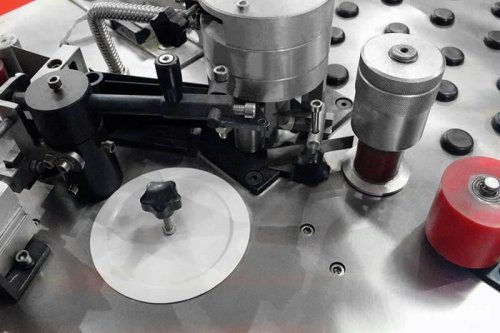

КЛЕЕВОЙ УЗЕЛ

Два клеенаносящихе валы обеспечивают наилучшее приклеивание кромки. Один вал наносит клей на деталь, второй вал на кромку.
Клеевой бачок 2 л. имеет нижнее расположение относительно клеенаносящих валов.
Излишки клея стекают в клеевой бачок.
Винтовая точная настройка кол-ва клея на каждом валу обеспечивает аккуратный клеевой шов.

ПУЛЬТ УПРАВЛЕНИЯ

Пульт управления находится на передней панели станка, с него осуществляется:

включение и выключение станка;
установка температуры клея;
регулировка скорости подачи.

На пульте управления расположен счетчик длины кромки.

УЗЕЛ ПРЕДВАРИТЕЛЬНОЙ ОБРЕЗКИ КРОМКИ ИЗ РУЛОНА (ГИЛЬОТИНА)

Управление гильотиной происходит автоматически с помощью концевого выключателя для прямолинейных деталей или счетчика длины кромки для криволинейных деталей.
Достигается минимальный припуск с каждой стороны детали и существенно упрощает работу оператора на станке.
Возможность работать с педали

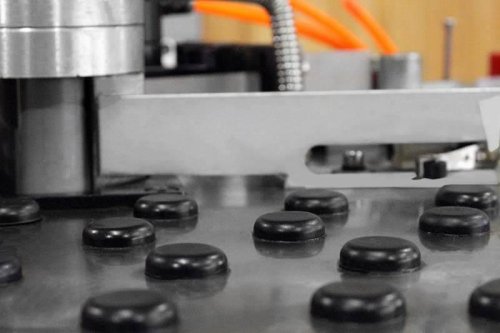

РАБОЧИЙ СТОЛ С ПЛАСТИКОВЫМИ ПРОСТАВКАМИ

Вся рабочая зона станка, в том числе и задняя часть, оснащена пластиковыми приставками для удобства работы с радиусными, криволинейными деталями. Работа с таким столом исключает необходимость подложек и шаблонов под детали, поскольку поставки можно быстро разместить по конфигурации детали и в этом случае свес кромки не будет мешать движению заготовки.

ЦЕПЬ

В станке использована цепная передача. Максимально долгий срок службы по сравнению с ременной передачей.

ОСОБЕННОСТИ:

ПРИКЛЕИРОВАНИЕ ВЕДЕТСЯ ПРИ РУЧНОЙ ПОДАЧЕ ЗАГОТОВКИ
ПОДАЧА КРОМОЧНОГО МАТЕРИАЛА В ЗОНУ ПРИКЛЕЕНИЯ СОСТОЯЕТСЯ АВТОМАТИЧЕСКИ ИЗ МАГАЗИНА
СКОРОСТЬ ПОДАЧИ С ПЛАВНЫМ РЕГУЛИРОВАНИЕМ 1 - 14 М/ХВ
БАЧОК ДЛЯ КЛЕЯ-РАСПЛАВА С ЭЛЕКТРОННЫМ БЛОКОМ КОНТРОЛЯ ТЕМПЕРАТУРЫ
ДВА КЛЕЕННОНОШИТЕЛЬНЫХ ВАЛА
РЕЗЕРВУАР ДЛЯ КЛЕЯ ПОД КЛЕЕНОНОШИТЕЛЬНЫМИ ВАЛАМИ
РЕГУЛИРОВАНИЕ КОЛИЧЕСТВА КЛЕЯ, НАНОСИТЕЛЬНОГО
ГИЛЬОТИНА ДЛЯ ПРЕДВАРИТЕЛЬНОЙ РЕЗКИ ТОВСТОГО КРОМОВОГО МАТЕРИАЛА ИЗ ПВХ ИЛИ АBS, С МАКСИМАЛЬНЫМ ПЕРЕТИНОМ 3 X 50 ММ
ЗАЖИМНЫЕ РОЛИКИ 4 ШТ.
ПРИВОДНЫЙ РОЛИК С ПЛАВНЫМ ИЗМЕНЕНИЕМ СКОРОТИ ПОДАЧИ
МАГАЗИН ПОДАЧИ РУЛОННОГО КРОМОВОГО МАТЕРИАЛА ?600 ММ
СЧЕТЧИК ДЛИНЫ КРОМКИ
ПУЛЬТ УПРАВЛЕНИЯ НА ПЕРЕДНОЙ ПАНЕЛИ СТАНКА

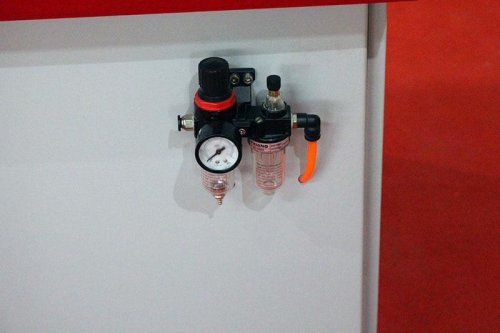

РЕГУЛЯТОР СЖАТОГО ВОЗДУХА, МАСЛОРАСПЫЛИТЕЛЬ

Характеристики Кромкооблицовочный станок Holzmann KAM 535 NEO

Аспирация диаметр : Нет
Вес : 160.5 кг
Время нагрева клея : 15 – 20 мин
Высота кромочного материала : 15 – 50 мм
Габариты : 1060х1060х860 мм
Гарантия : 12 месяцев
Макс. /мин. толщина детали : 10 – 40 мм
Мин. длина детали : 120 мм
Мин. радиус закруглений : 20 мм
Напряжение : 380 В
Общая мощность : 2,2 кВт
Подача заготовки/направление : ручная
Подача очищающей жидкости : Нет
Подача разделяющей жидкости : Нет
Подогрев заготовки : Нет
Полировочный узел : Нет
Пресс группа : 1+3 ролика
Расход воздуха / Необходимое давление : 6 Бар
Скорость подачи : 0 – 14 мин
Толщина кромочного материала : 0,4 – 3,0 мм
Узел обкатки углов : Нет
Узел плоского цикла : Нет
Узел предварительного фрезерования : Нет
Узел профильного цикла : Нет
Узел торцовки : пневматическая черновая гильотина
Узел фрезерования свесов : Нет
