Фрезерный станок STOMANA VS 20N1

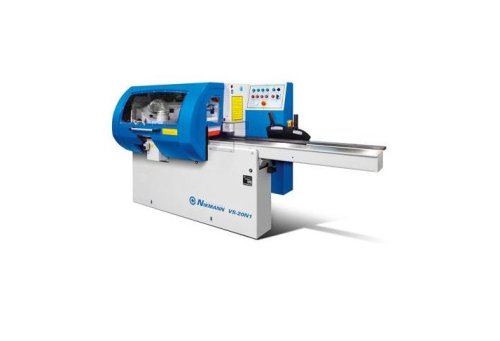

Четырехсторонний фрезерный станок STOMANA VS 20N1

Рекомендуется применять на небольших предприятиях для получения изделий с точными геометрическими размерами, в частности калибровки брусков. Четырехсторонние станки используются в столярном и мебельном производстве.

НАЗНАЧЕНИЕ:

Предназначено для четырехсторонней плоскостной обработки заготовок за один проход с целью получения изделий точной геометрической формы.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производства погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства.

КОМПЛЕКТУЮЩИЕ

При производстве станка используются только европейские комплектующие.

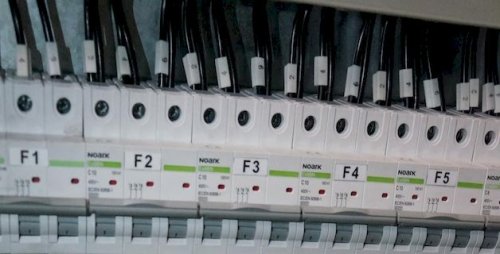

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ

Надежные электрические компоненты отличного качества.

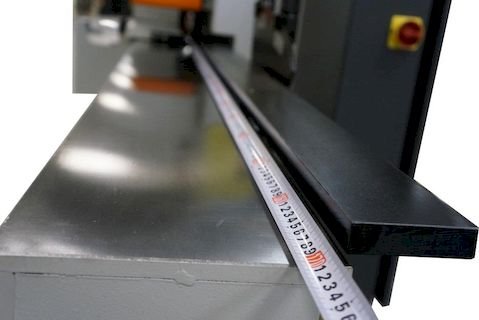

ПОДАЮЩИЙ СТОЛ

Длина стола подачи – 1700 мм. Удобное базирование заготовок при подаче.

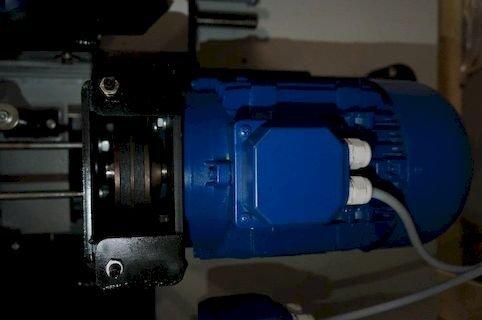

Мощность верстака

Каждый шпиндель станка имеет частоту вращения 6000 об/мин посредством четырех отдельных двигателей мощностью 4 кВт.

ПОДАЧА

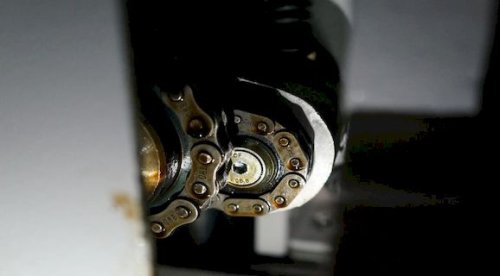

Привод роликов подачи производится через цепь.

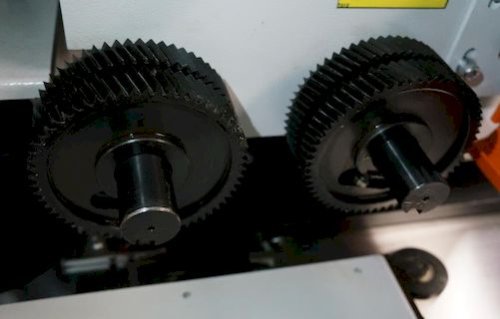

СТАЛЬНЫЕ ПОДАЮЩИЕ РОЛИКИ

Диаметр сдвоенных роликов подачи – 120 мм. Удобная регулировка в зависимости от ширины заготовки.

ОБГУТИТЕЛЬНЫЕ ПРИНИМАЮЩИЕ РОЛИКИ

После 4-го шпинделя находятся резинированные ролики, исключающие повреждение обработанных заготовок.

НАСТРОЙКА ПРИЖИМНЫХ РОЛИКОВ

Усилие прижимных роликов настраивается механическим путём через пружинный механизм. Благодаря этому возможна работа станка в неотапливаемых помещениях.

ПЕРВЫЙ РОЛИК ПОДАЧИ

Для обеспечения подачи первой заготовки в зону обработки первый ролик имеет возможность регулировки по высоте.

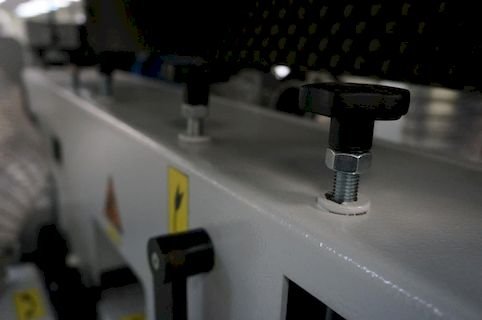

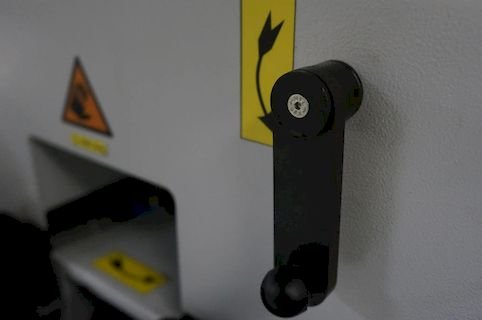

НАСТРОЙКИ ПО ШИРИНЕ И ВЫСОТЕ

Механический тип установки с помощью двух винтов, расположенных на передней панели. Интуитивно простое и удобное обслуживание станка.

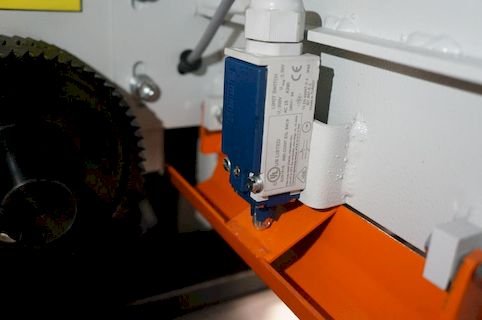

ПРЕДОТВРАЩИТЕЛЬ

На входе в рабочую зону расположен специальный датчик. При подаче заготовок с очень большим припуском станок отключается.

НОРМЫ БЕЗОПАСНОСТИ

Защитный кожух невозможно открыть при работающем станке благодаря электромеханическому замку.

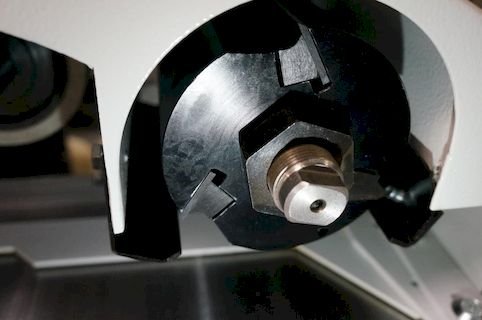

ДЕРЕВОРЯЩИЙ ИНСТРУМЕНТ

Станок укомплектован 4 качественными ножевыми барабанами для плоского строгания и пазовой фрезой на нижнем шпинделе.

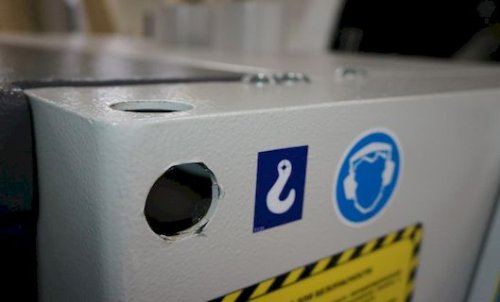

ТРАНСПОРТИРОВКА И ЗАГРУЗКИ

Станок оснащен точками крепления троса для погрузки и перемещения станка.

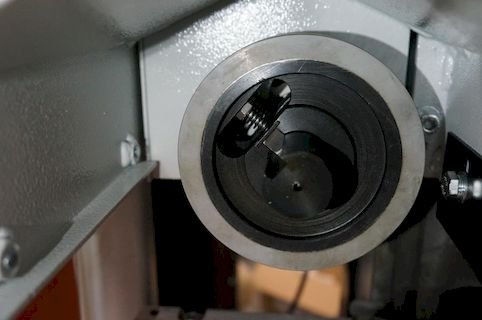

УДАЛЕНИЕ СТРУЖКИ

Диаметр воронок для подвода трубопроводов системы аспирации 120 мм и 145 мм.

Напряжение 400 В

Число рабочих шпинделей  4

Вес 950 кг.

Скорость подачи, мин./макс. 6/12 мин

Диаметр роликов подачи 120 мм

Диаметр головок фрезерный 120 мм

Диаметр шпинделей 40 мм

Длина вертикальных шпинделей 120 мм.

Длина горизонтальных шпинделей 190 мм.

Длина стола для подачи заготовок 1700 мм

Максимальная толщина готовой детали 105 мм

Максимальная ширина готовой детали 180 мм

Минимальная длина заготовки (групповой запуск детали)  250 мм

Минимальная длина заготовки (единичный запуск детали) 350 мм

Минимальная толщина готовой детали 10 мм

Минимальная ширина готовой детали 25 мм

Мощность привода подачи 0,8 -1,1 кВт

Мощность привода шпанделей 4 кВт

Обороты шпинделя 6000

Расстояние от пола до стола подачи 920 мм

Ход для настройки стола и линейки 10 мм

Полная установленная мощность 17,1 кВт

Гарантия – 12 месяцев
