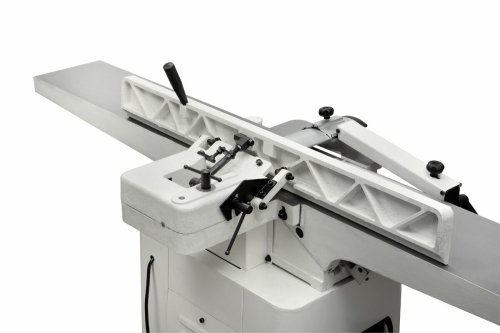

Фуговальный станок JET JJ-8HH-M : 230В 2,1(1.5)кВт.вал HELICAL ?=72мм,ш=20см3ножи 15х15х2 (2 М)

Описание Фуговальный станок JET JJ-8HH-M : 230В 2,1(1.5)кВт.вал HELICAL ?=72мм,ш=20см,ножи 15х15х2 (2 М)

ХАРАКТЕРИСТИКИ
Напряжение, В 230
Потребляемая (исходная) мощность, кВт 2,1 (1,5)
Частота вращения стругального вала 5200 об/мин
Диаметр стругального вала 72 мм
Размер ножей (ДхШхТ) 15х15х2,5 мм
Количество ножей 36
Максимальная ширина заготовки, мм 200
Максимальная глубина строгания за один проход 0-3,0 мм
Размеры фуговального стола (ДХШ) 1780х230 мм
Размеры фуговального упора (ДхВ) 1010х120 мм
Угол наклона фуговального упора -45-0-45°
Диаметр вытяжного штуцера, мм 100 мм
Длина, мм 1
Ширина, мм 700
Высота, мм 1150
Масса, кг 193
Длина в упаковке, см 190
Ширина в упаковке, см 50
Высота в упаковке, см 32
Масса в упаковке, кг 203

ОСОБЕННОСТИ:
Ножевой вал helical
Регулировка глубины строгания
Регулируемый фуговальный упор
Регулируемое ограждение ножевого вала
Фуговальные столы из чугунного литья
Фуговальный упор из чугунного литья

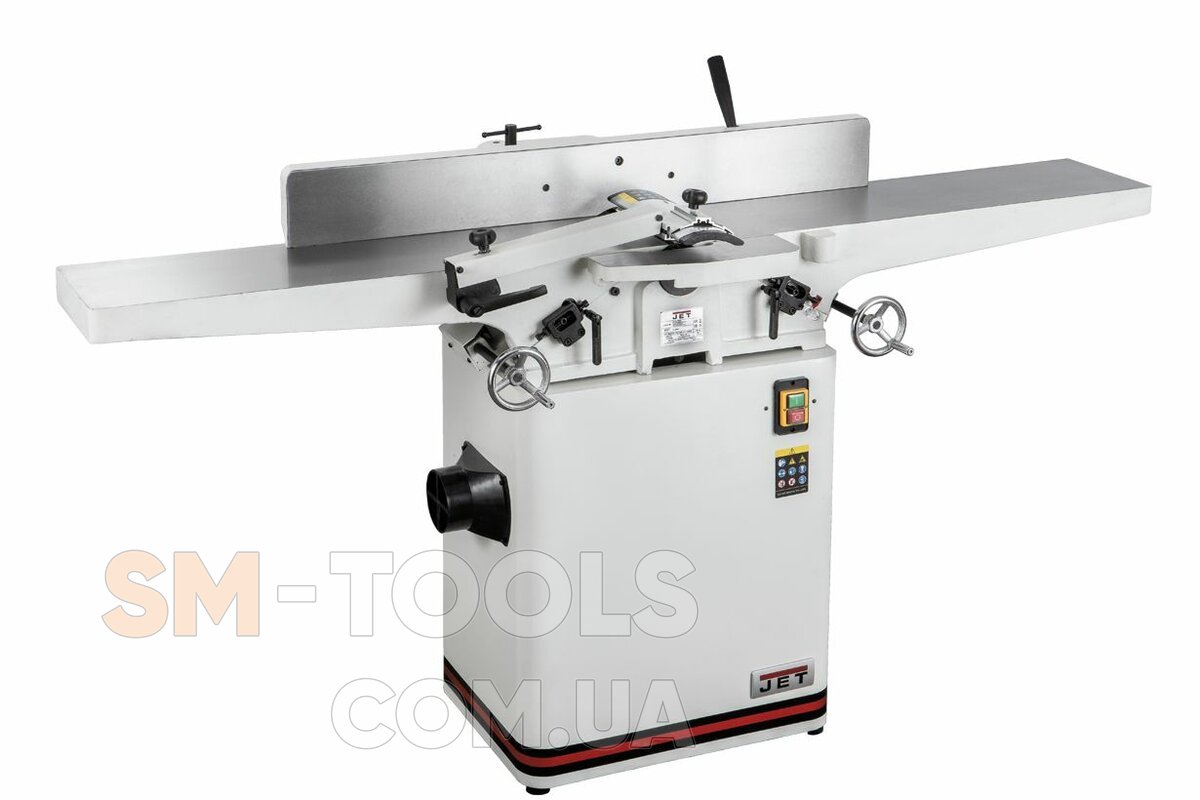

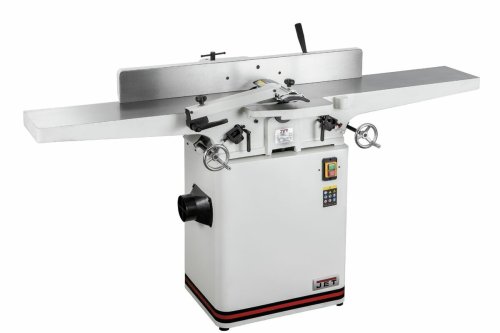

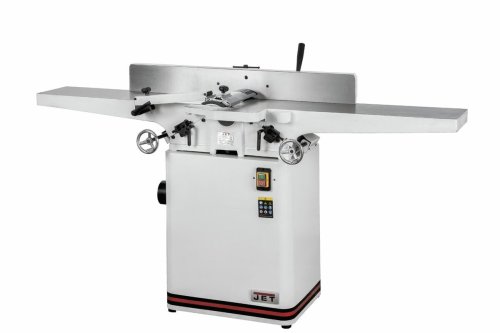

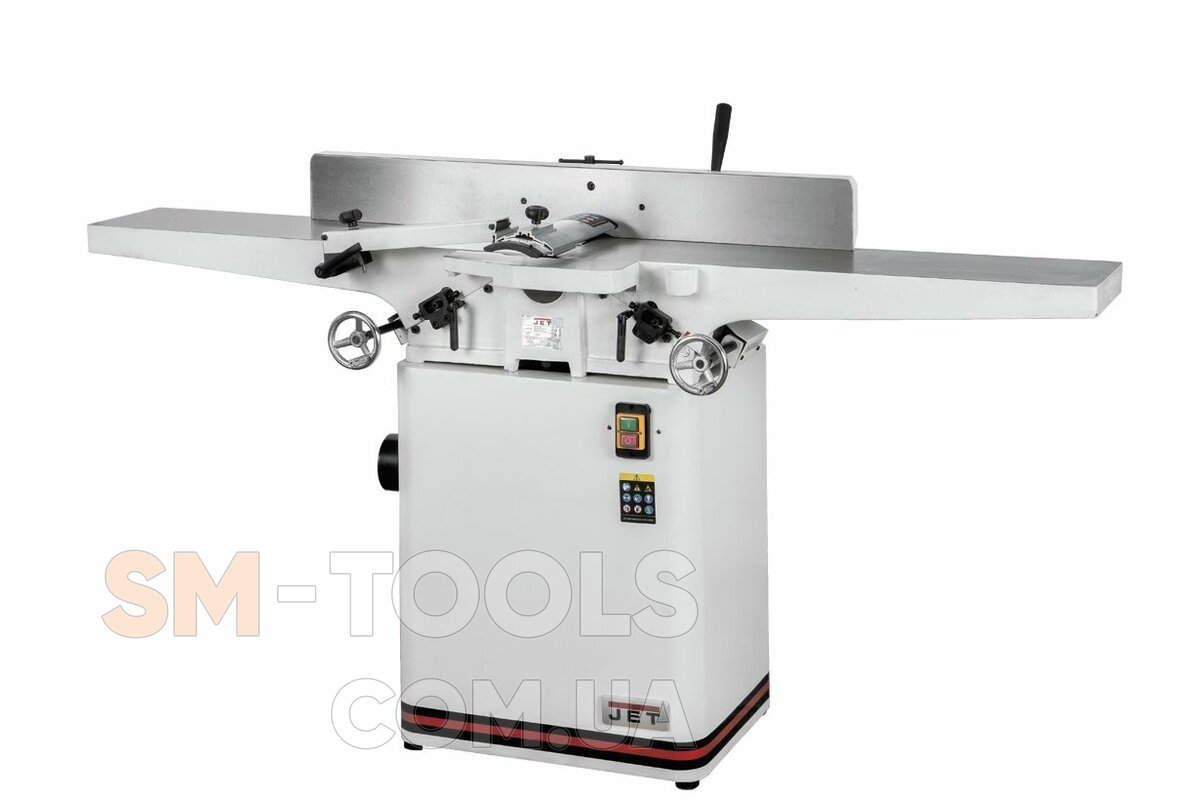

JJ-8HH-M - фуговальный станок с длинными чугунными столами и шириной строгания 200 мм, штатно оборудованный ножевым валом. .

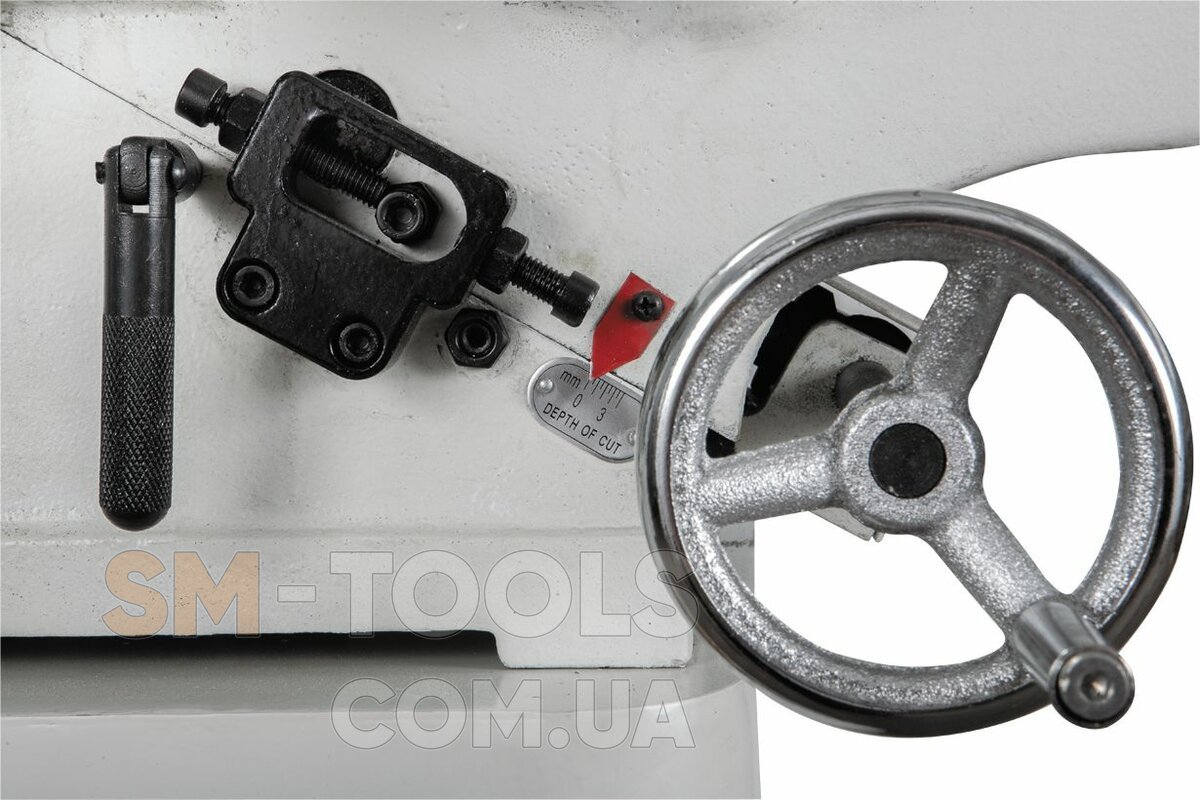

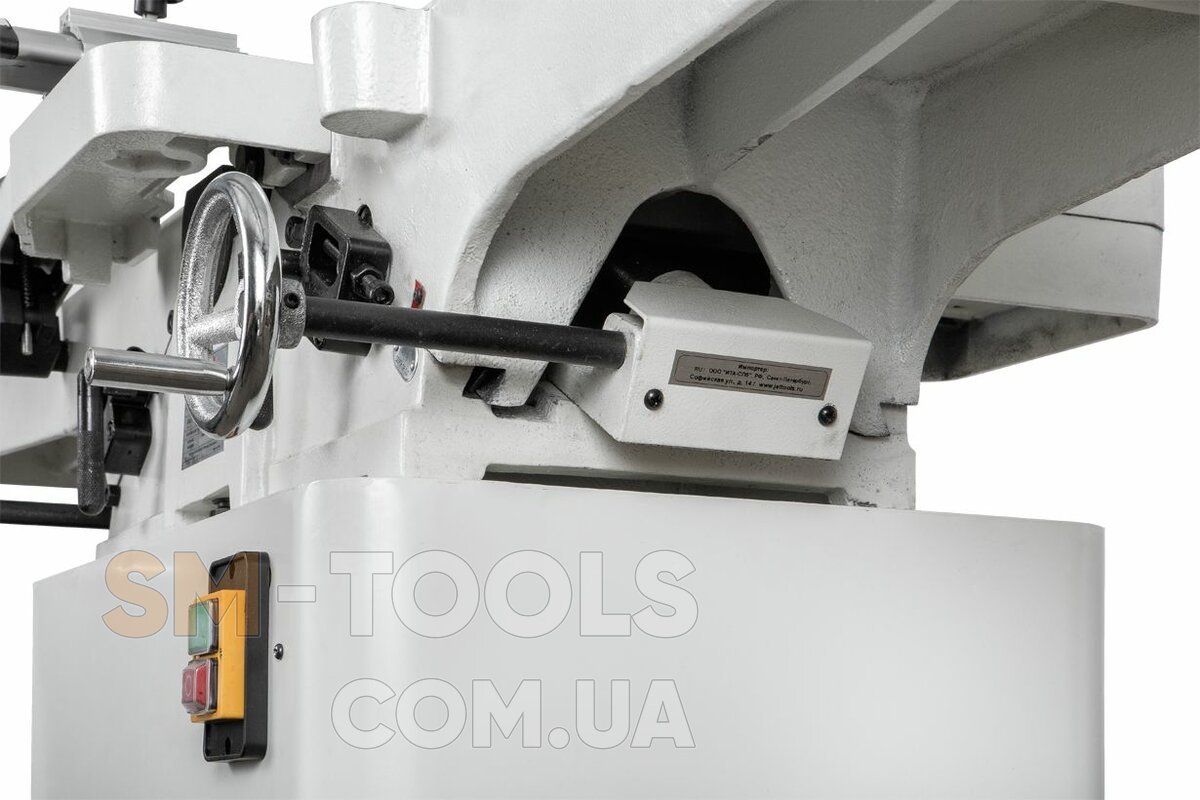

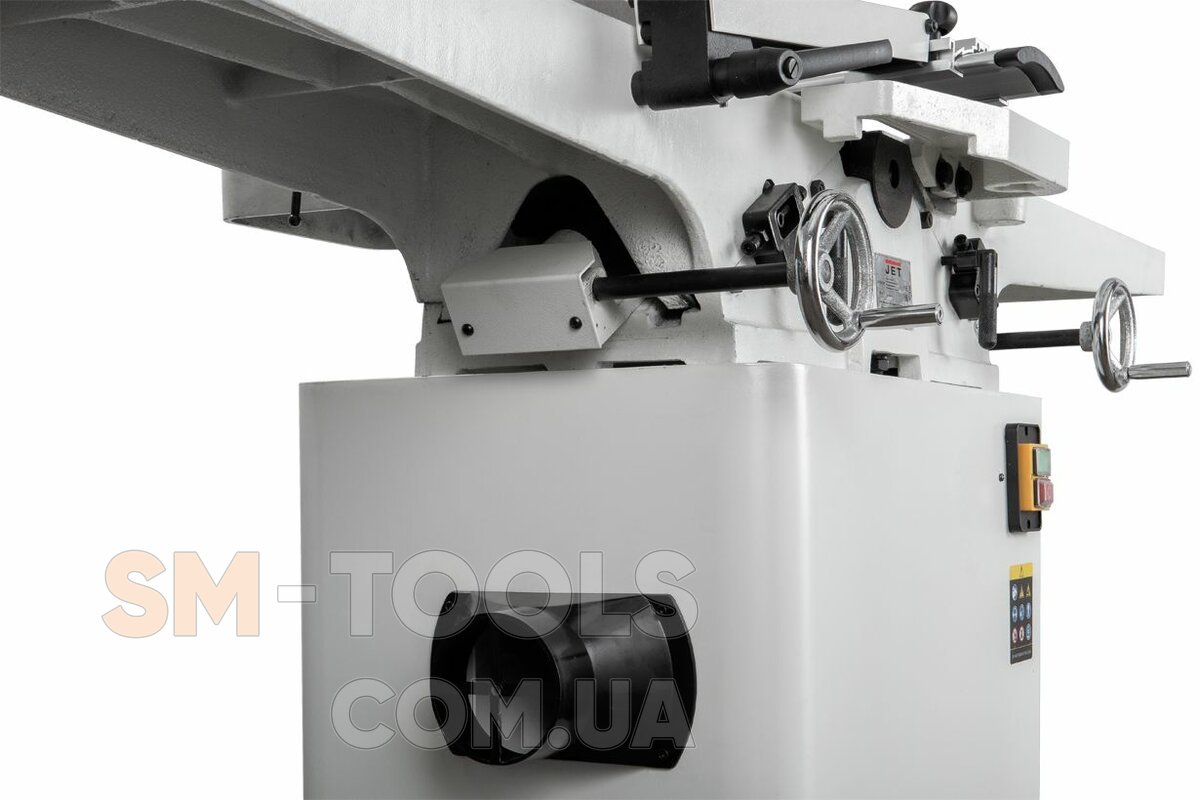

Конструкция образована двумя частями. В нижней она играет роль тумбы-подставки, однофазный асинхронный двигатель и кожух сбора стружки со 100-миллиметровым аспирационным патрубком. В верхней – чугунные рабочие столы, защитный кожух, упор заготовки и чугунная основа, где расположен стругальный вал. Оба стола регулируются по высоте с помощью винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего стола (переднего) устанавливают глубину строгания, для чего имеется соответствующая разметка; приемный (задний) регулируют только при обслуживании во время отладочных операций.

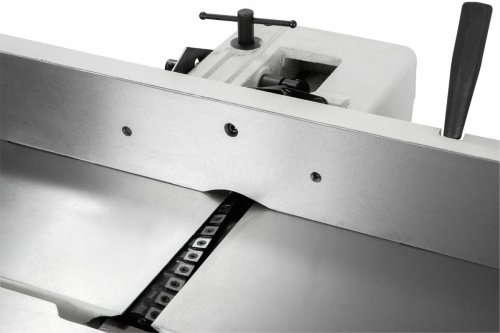

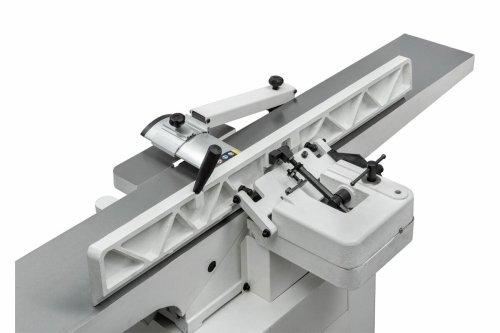

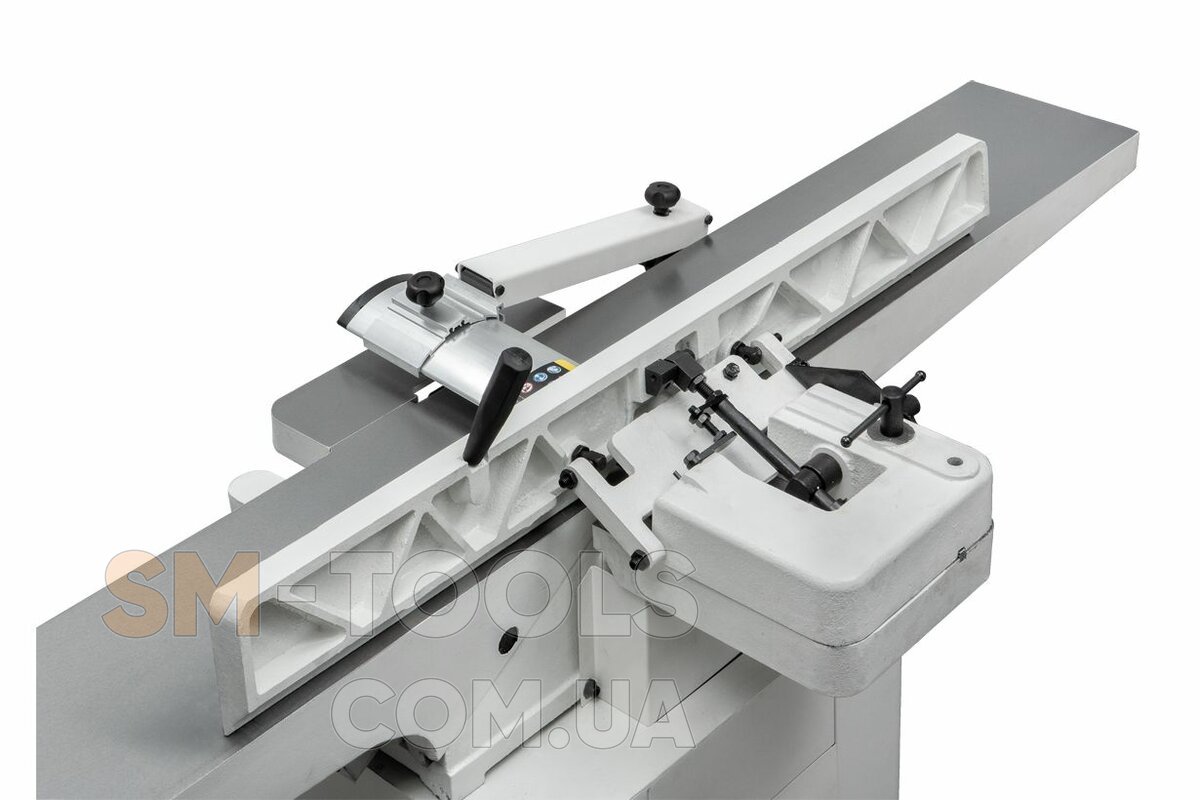

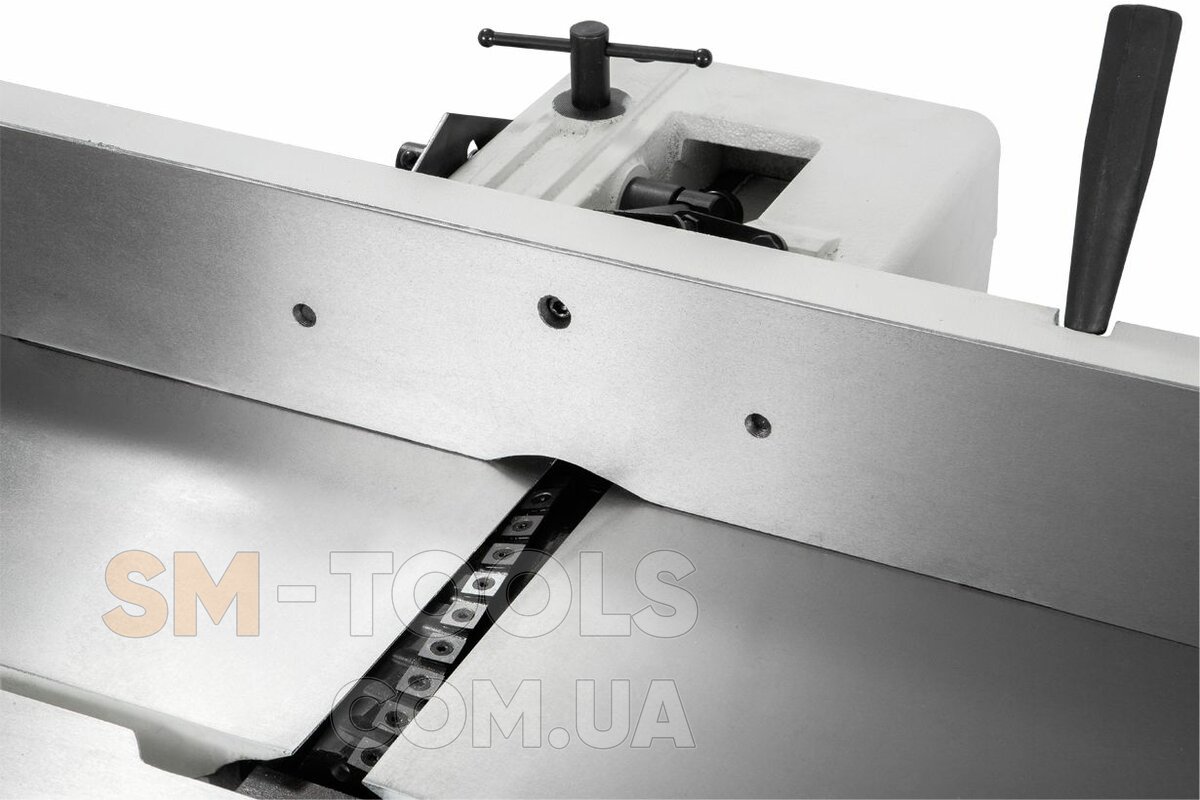

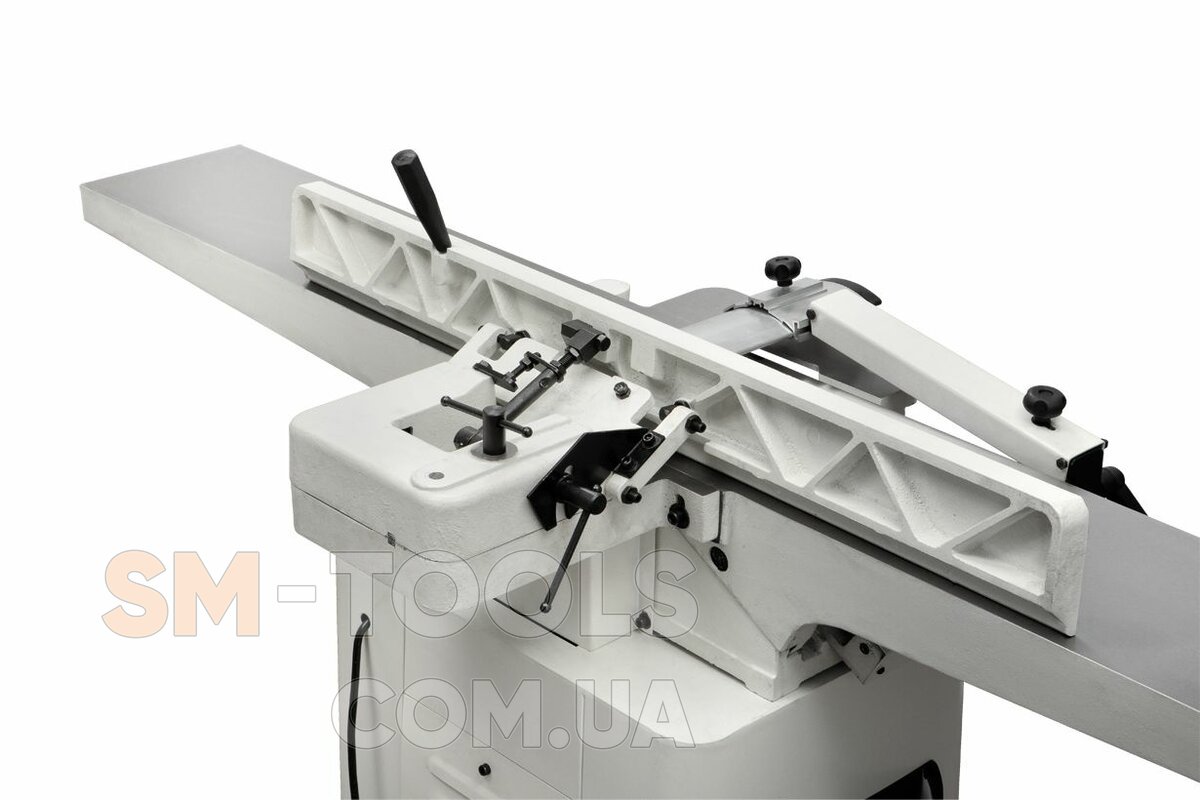

Упор заготовки чугунный, с механизмом наклона (возможен в обе стороны). Фиксация выбранного положения выполняется резьбовым зажимом. Благодаря технологии helical станок отлично подходит для интенсивной эксплуатации: его обслуживание максимально упрощено, качество строгания на высоком уровне, стабильно во времени и мало зависит от сучковатости и завильности древесины. Вал helical имеет 36 твердосплавных лезвий, расположенных по спирали в четыре ряда, сегменты имеют по четыре режущих кромки, что кратно увеличивает их ресурс. Переворачивают и заменяют их выборочно, при необходимости никаких настроек при этом не требуется. Стружка отходит мелкая, не забивает каналы системы аспирации и легко удаляется. Спиральное расположение обеспечивает последовательную меру ножей в заготовку, что снижает шум, вибрацию и ударные нагрузки.
