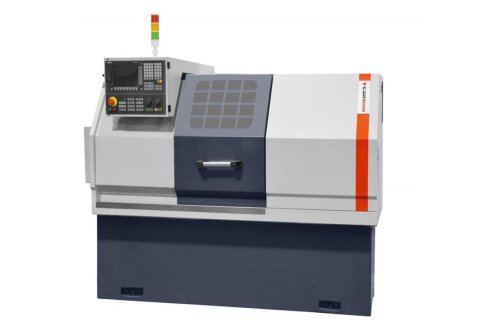

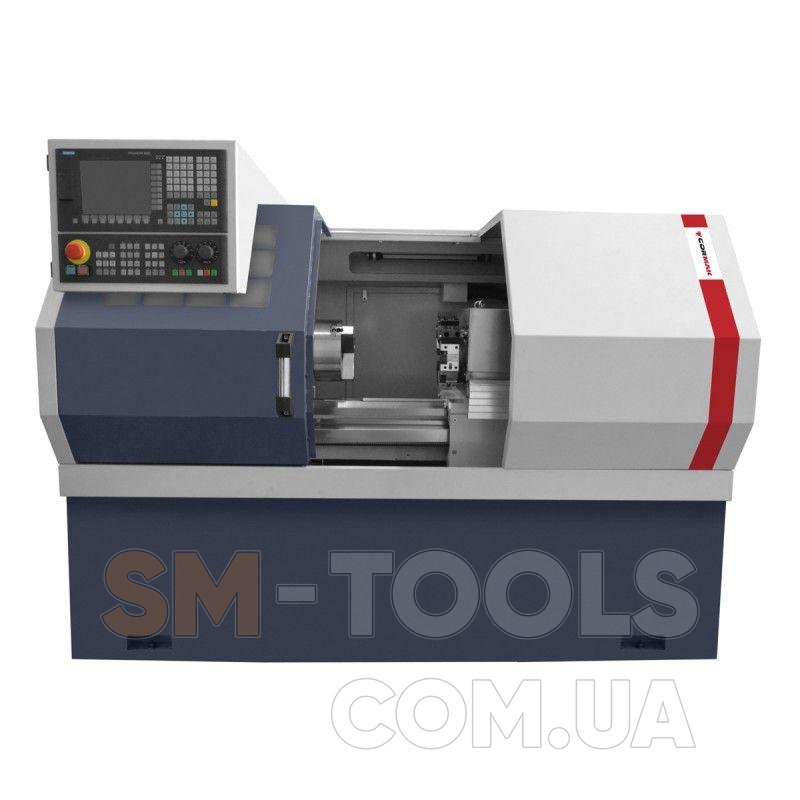

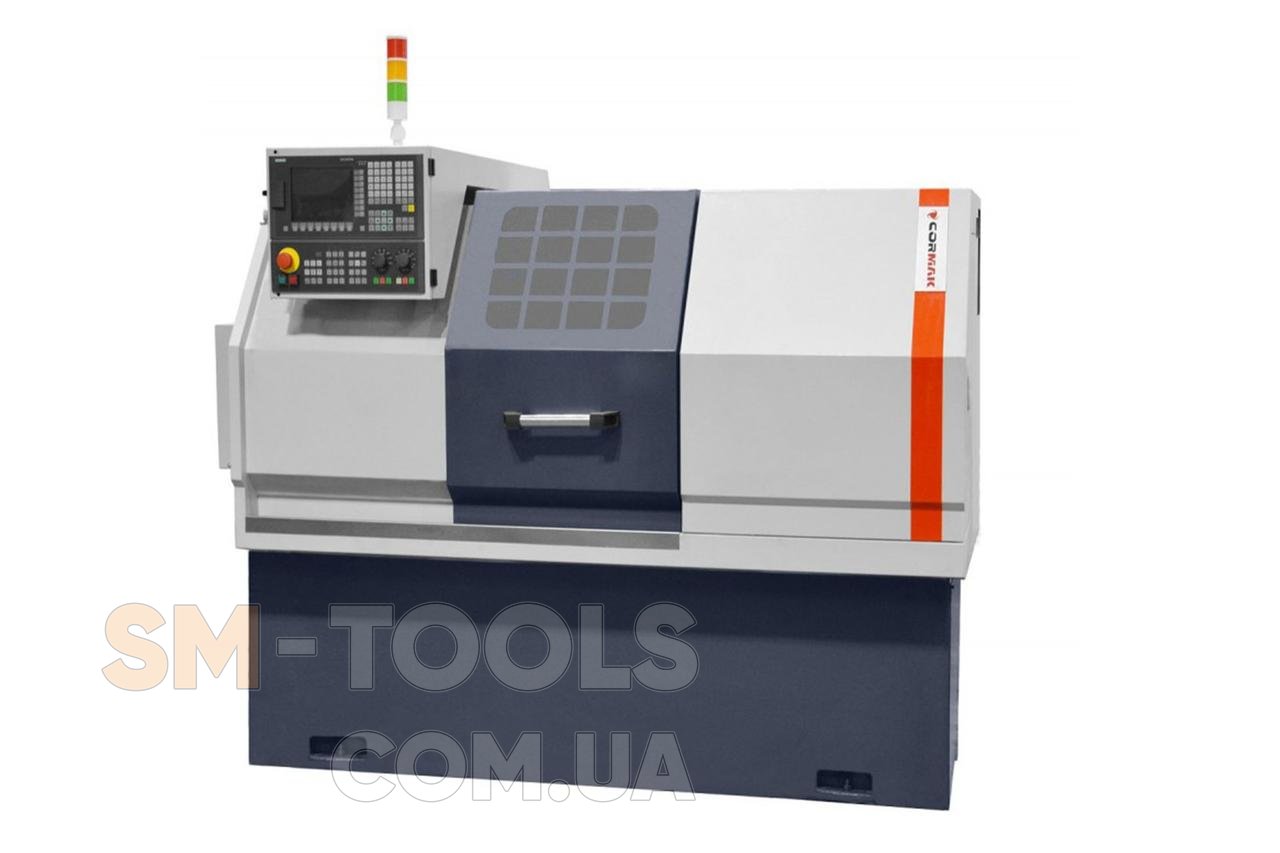

Токарный станок ЧПУ Cormak 360x750 с гидравликой
-
CKT360/750SAH8 -
Нет в наличии
-
-
Описание Токарный станок ЧПУ Cormak 360x750 с гидравликой
Данные станки с высокой скоростью и точностью Cormak – предназначены для получистовой и чистовой обработки разного вида деталей типа: вал, диск, втулка. Они обеспечивают высокую эффективность, большие объемы и высокую точность обработки.
Функционал:
· обработка наружных поверхностей;
· расточка отверстий;
· расточка внутренних криволинейных поверхностей конической формы;
· обработка наружной и внутренней резьбы;
· обработка дуг;
· развертывание отверстий;
· скоростная обработка черных и цветных металлов.
Схемы обработки
Контруктивные особенности:
Цельнолитая чугунная станина
Для станины токарного станка применяется литая станина с направляющими типа ласточкин хвост. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья 20 – 25 мм, увеличенная масса станины по сравнению с аналогичными станками на 10 – 15 %.
Увеличенное отверстие в шпинделе
Направляющие Скольжения
На закаленные отшлифованные V-образные направляющие (ласточкин хвост) нанесено специальное покрытие. Современный износостойкий материал обеспечивает улучшенное скольжение узлов продольной и поперечной подачи.
Ручная задняя бабка
Задняя бабка с ручным перемещением пеноли токарного станка с ЧПУ предназначена для закрепления и поддержки обрабатываемой заготовки. Обработка детали производится по всей длине относительно оси детали режущим инструментом. В заднюю бабку также можно установить инструменты для осевой обработки отверстий, такие как сверла, зенкеры, развертки, метчики и т.п.
Технические параметры:
ЧПУ: ДА
ДИАМЕТР ОБРАБОТКИ НАД СОСТОЯНИЕМ: 360 мм
ДИАМЕТР ОБТОЧКИ НАД СУПОРТОМ: 90 мм
ДЛИНА ОБРАБОТКИ: 500 мм
ВЕРТИ ШПИНДЕЛЯ: 100-2000 об/мин
ПРОХОДНЫЙ ДИАМЕТР ШПИНДЕЛЯ: 32 мм
КОНУС ШПИНДЕЛЯ: MT5
КОЛИЧЕСТВО ИНСТРУМЕНТОВ: 4 (опция 6,8)
РАЗМЕР ИНСТРУМЕНТА: 16x16 мм
КОНУС ПИНОЛИ ЗАДНОЙ БАБКИ: MK3
ХОД ПИНОЛИ ЗАДНОЙ БАБКИ: 100 мм
МОЩНОСТЬ ГЛАВНОГО ПРИВОДА 3,7 кВт
РАЗМЕРЫ: 1815x1300x1600 мм
ВЕС 1300 кг
Стандартная комплектация:

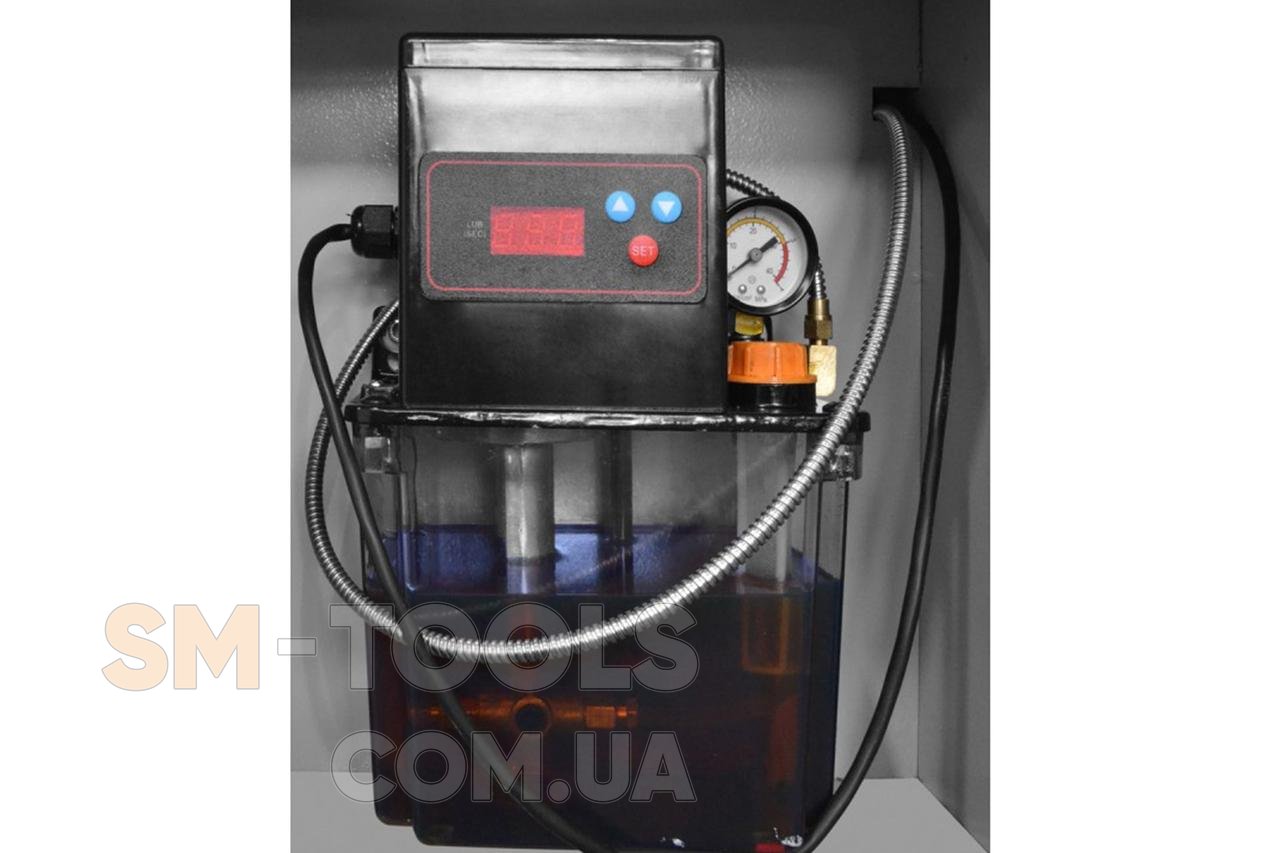

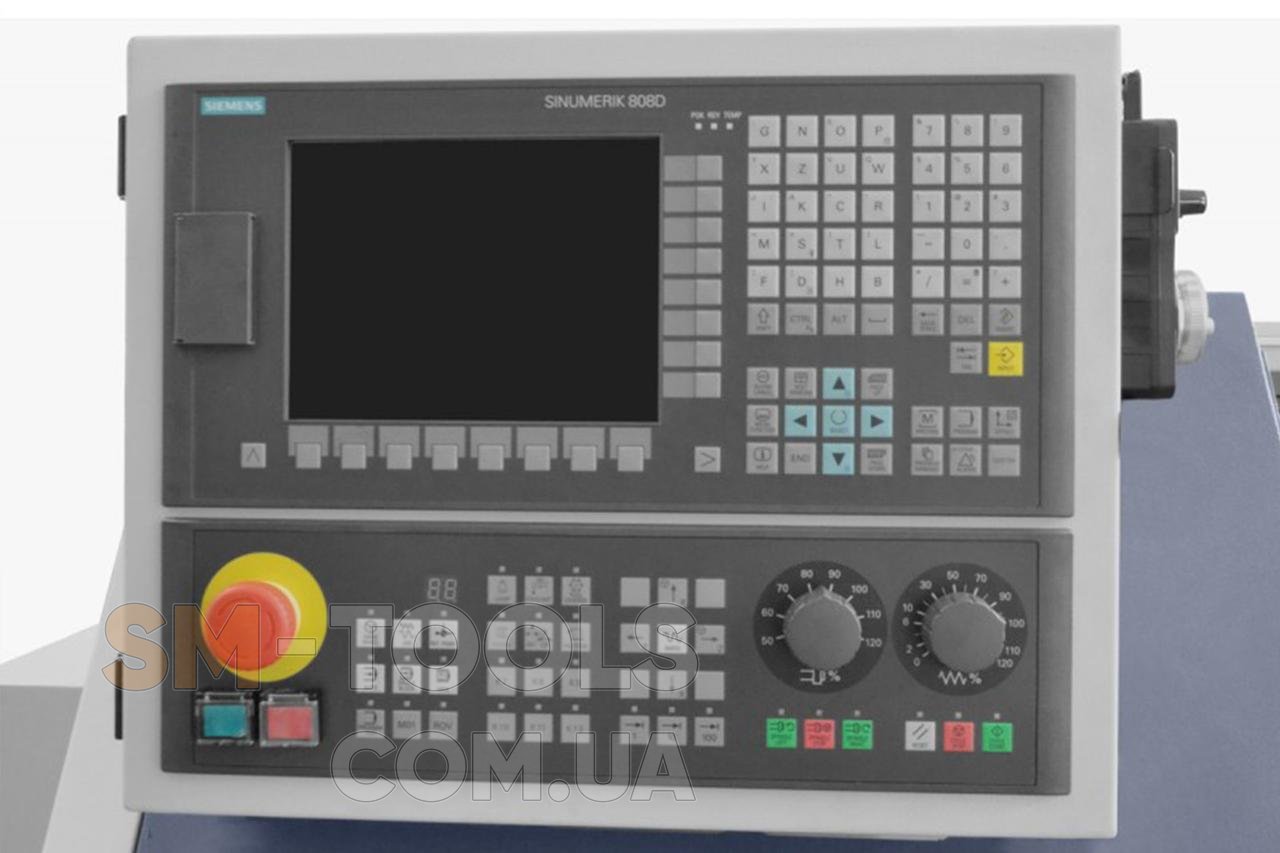

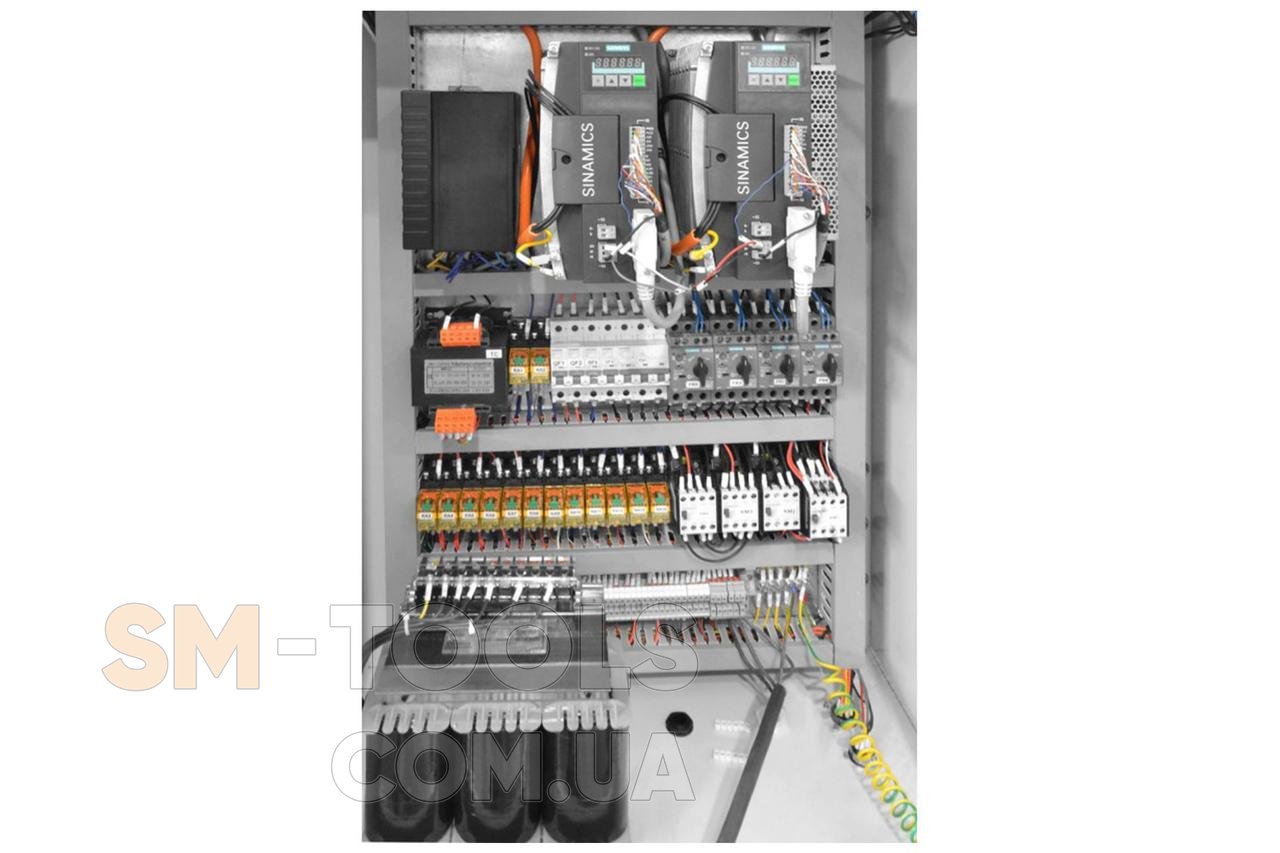

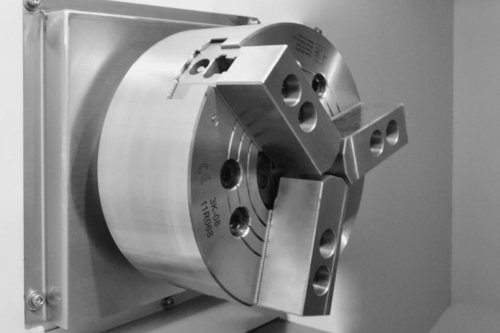

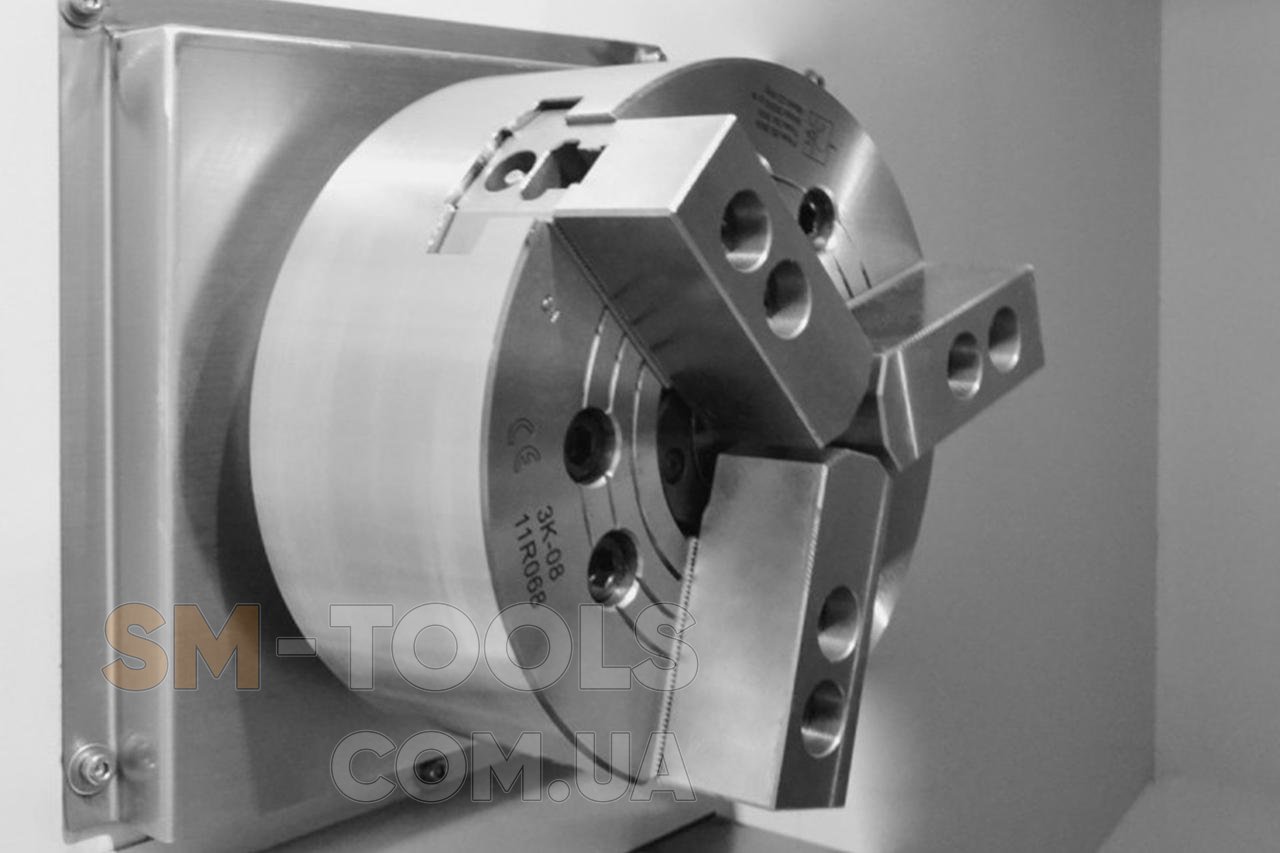

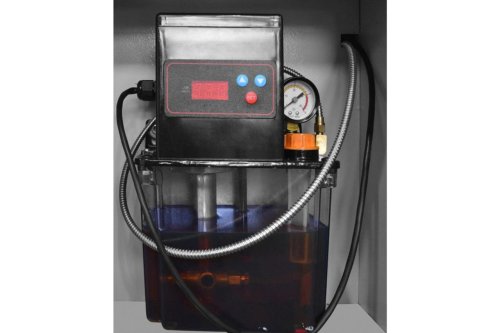

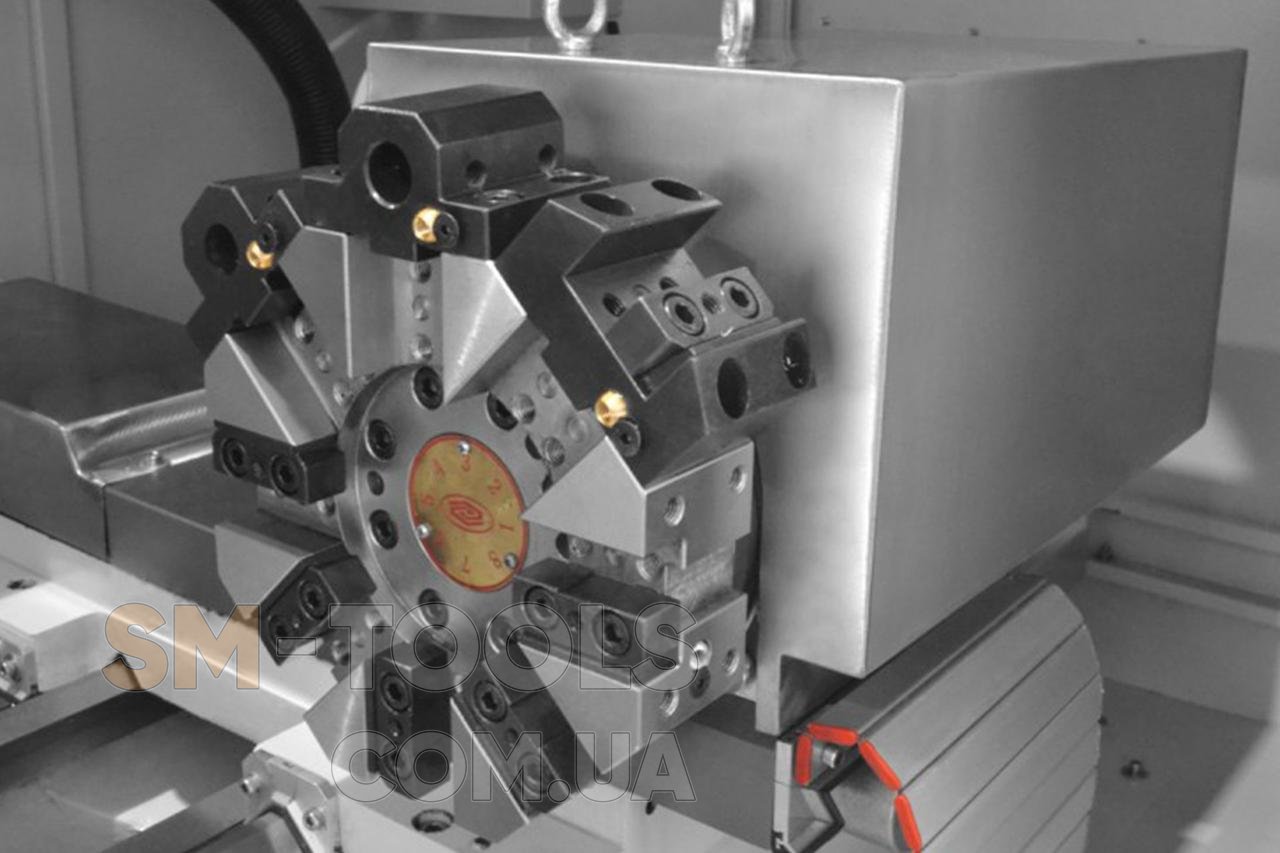

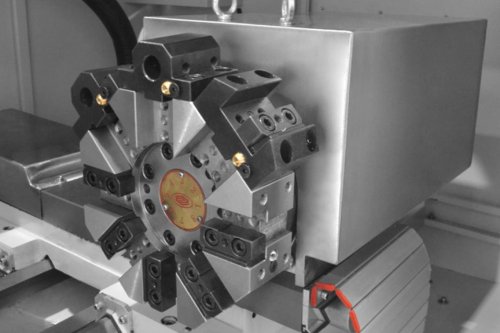

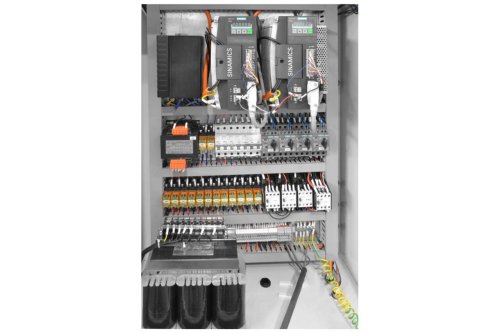

Система управления SINUMERIK 808D Сервоприводы SIEMENS ручной 3-кулачковый токарный патрон 4-позиционная револьверная головка (опция 6) комплект мягких губок ручно задняя бабка система охлаждения автоматическая система смазки шестерен и направляющих галогенное освещение 24В
