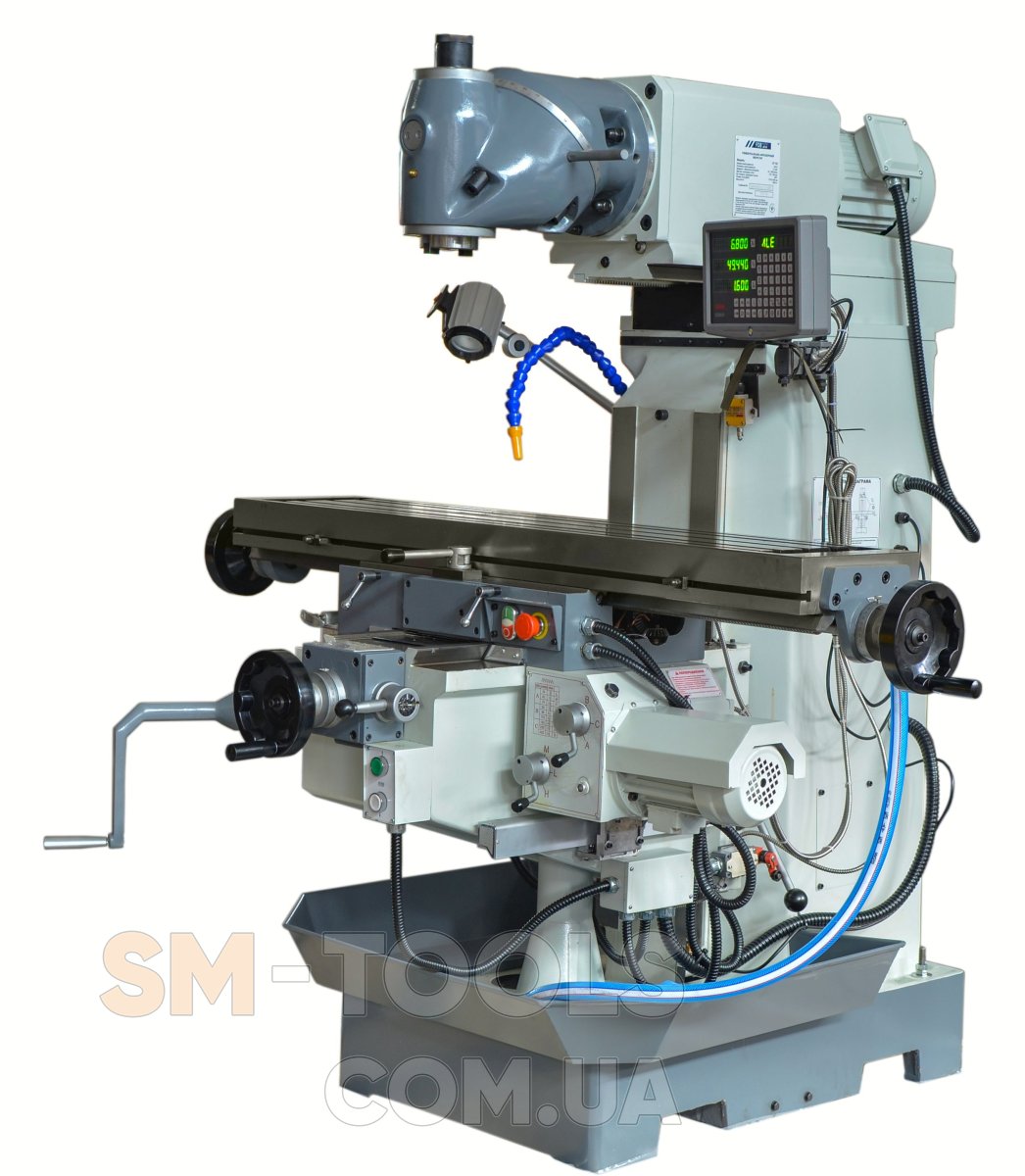

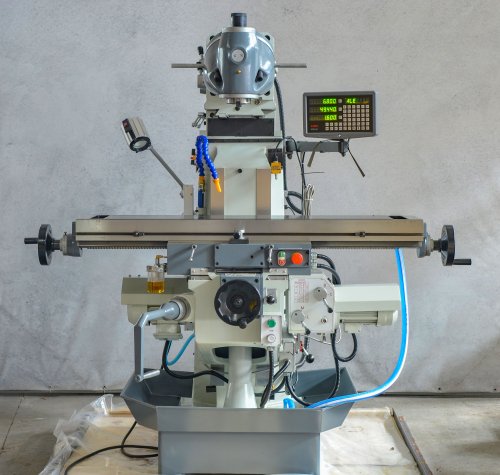

Станок универсально-фрезерный UF100
-
826305 -
Нет в наличии
-
-

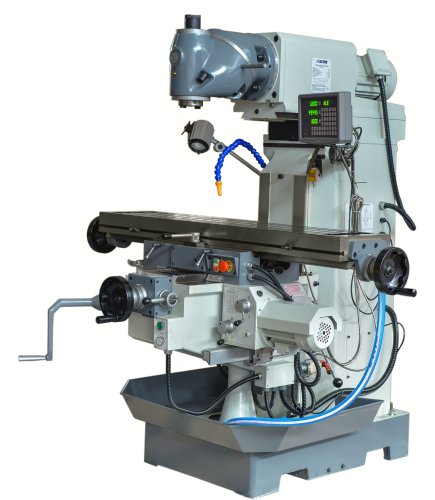

Описание Станок универсально-фрезерный UF100
Станок универсально-фрезерный FDB Maschinen UF100 предназначен для выполнения разнообразных фрезерных и сверлильных операций. Широкая номенклатура позволяет произвести наиболее оптимальный выбор для решения конкретных и перспективных задач с высокой степенью механизации производственных процессов. Фрезерный станок FDB Maschinen UF100 отличается высоким качеством, точностью и производительностью.
Комплект поставки:
Блок управления.
Система подачи по осям X/Y/Z.
Система подачи СОЖ.
Ручной насос централизованной системы смазки.
Галогенная лампа.

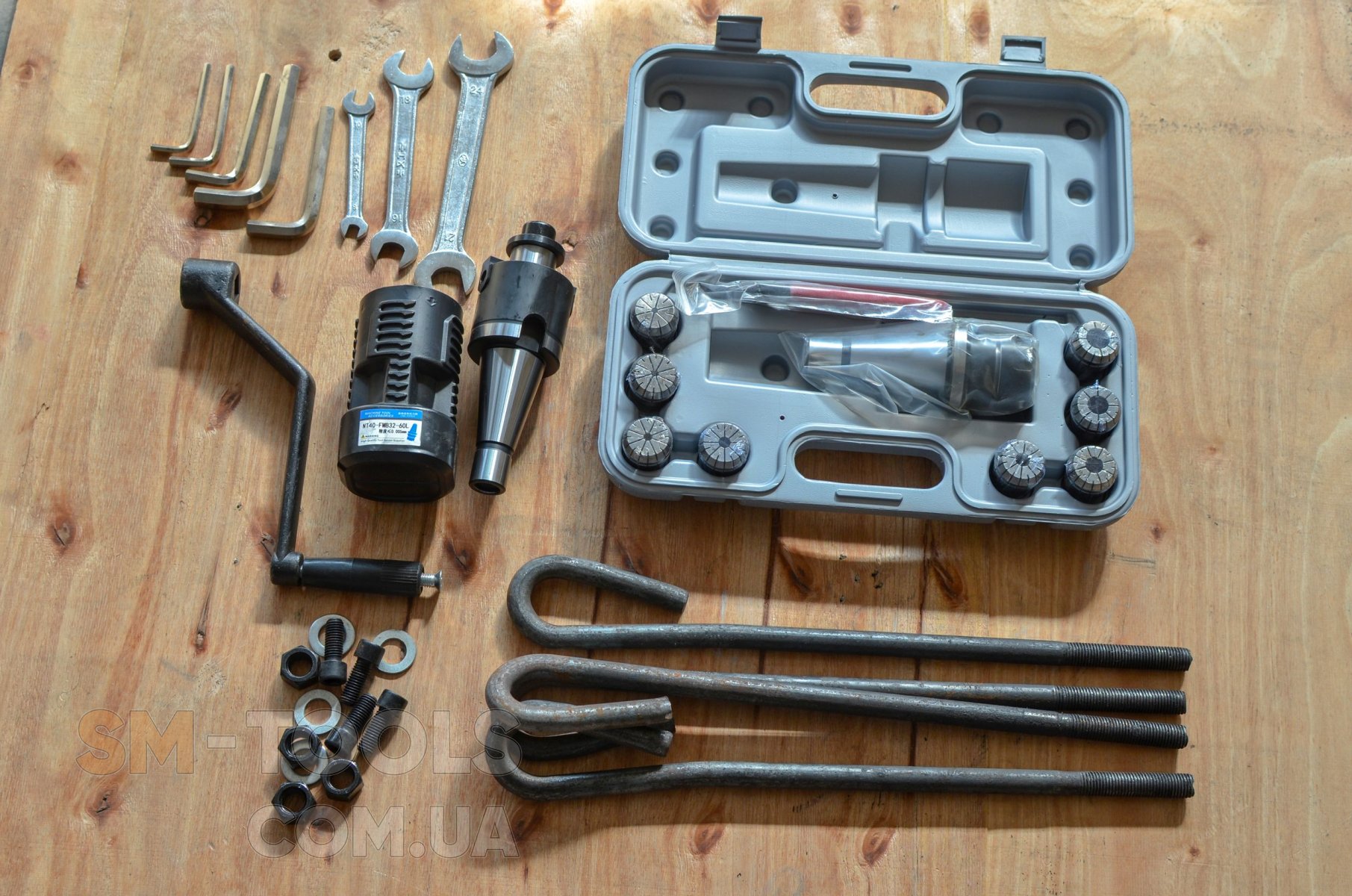

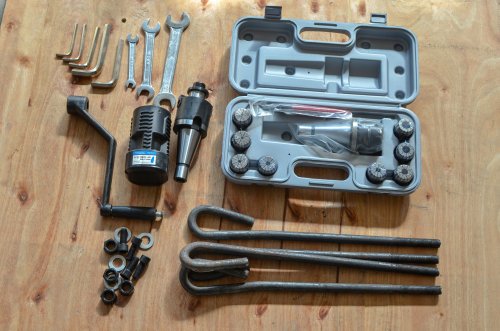

Комплект инструмента для обслуживания.
Ящик для инструмента.
Руководство по эксплуатации.
Особенности фрезерного станка FDB Maschinen UF100:
Широкая область применения
Тяжелое исполнение
Жесткая массивная конструкция из высококачественного чугуна
Закаленные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками
Центральная система смазки
Большеразмерные маховики с хорошо читаемыми лимбами
Мощный станочный светильник
Система подачи СОЖ со встроенным баком
Большие возможности по хорошей цене
Технические характеристики:
| Модель | UF100 |
| Электропитание | 380 В ~50 Гц |
| Общая потребляемая мощность | 3,6 кВт |
| Привод шпинделя | 2,2 кВт |
| Насос подачи СОЖ | 40 Вт |
| Параметры инструмента | |
| Максимальный диаметр рассверливания в стали | 20 мм |
| Максимальный диаметр сверления в стали | 18 |
| Максимальный диаметр торцевой фрезы | 85 мм |
| Максимальный диаметр концевой фрезы | 25 мм |
| Шпиндель | |
| Конец шпинделя | ISO 40 |

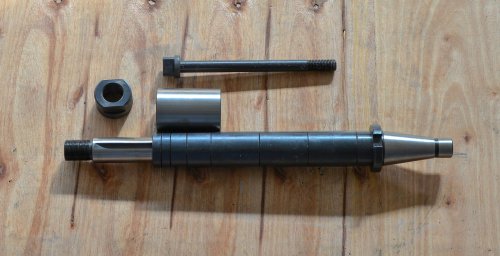

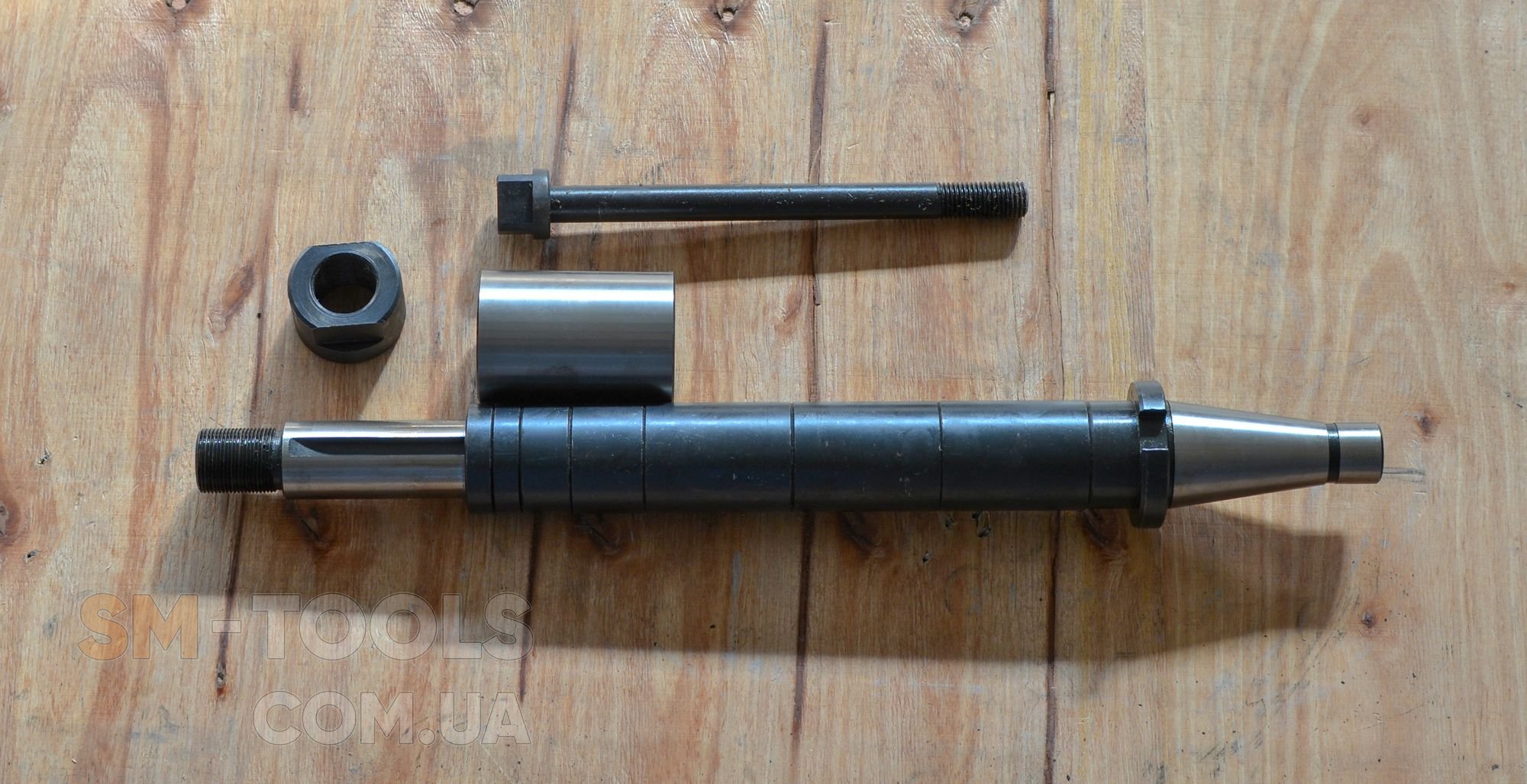

| Размер хобота под установку дисковых фрез | ?32 мм |
| Частота вращения шпинделя | 45 - 1660 об/мин |

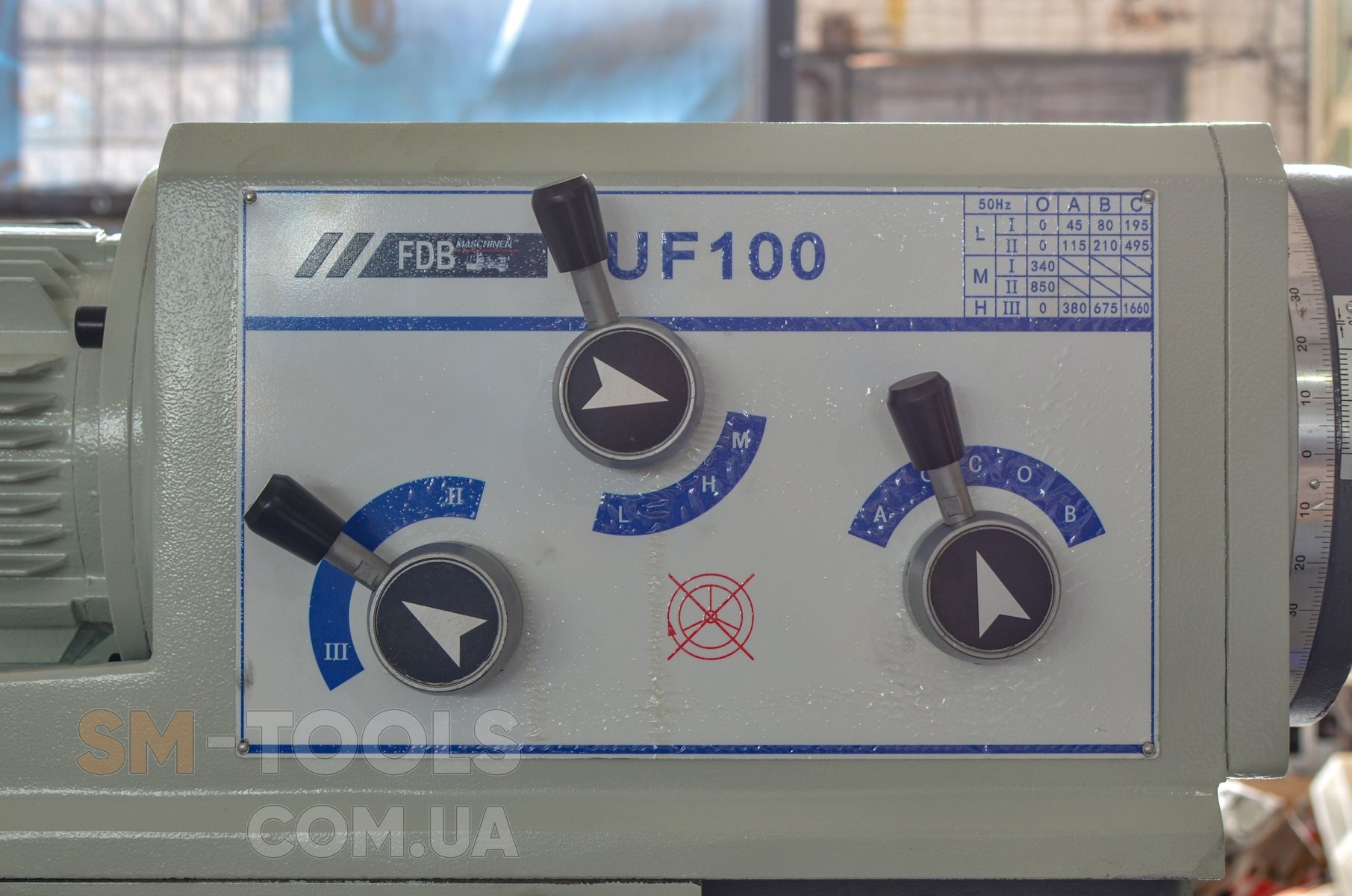

| Количество ступеней | 11 |
| Зажимная штанга | М16 |
| Расстояние шпиндель - стол | 90 - 480 мм |

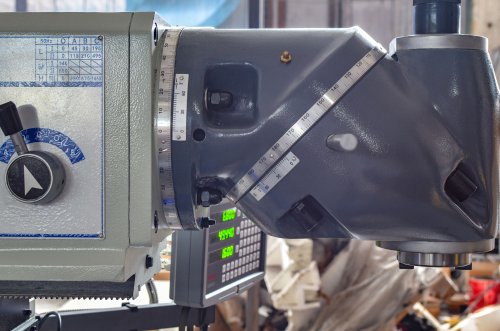

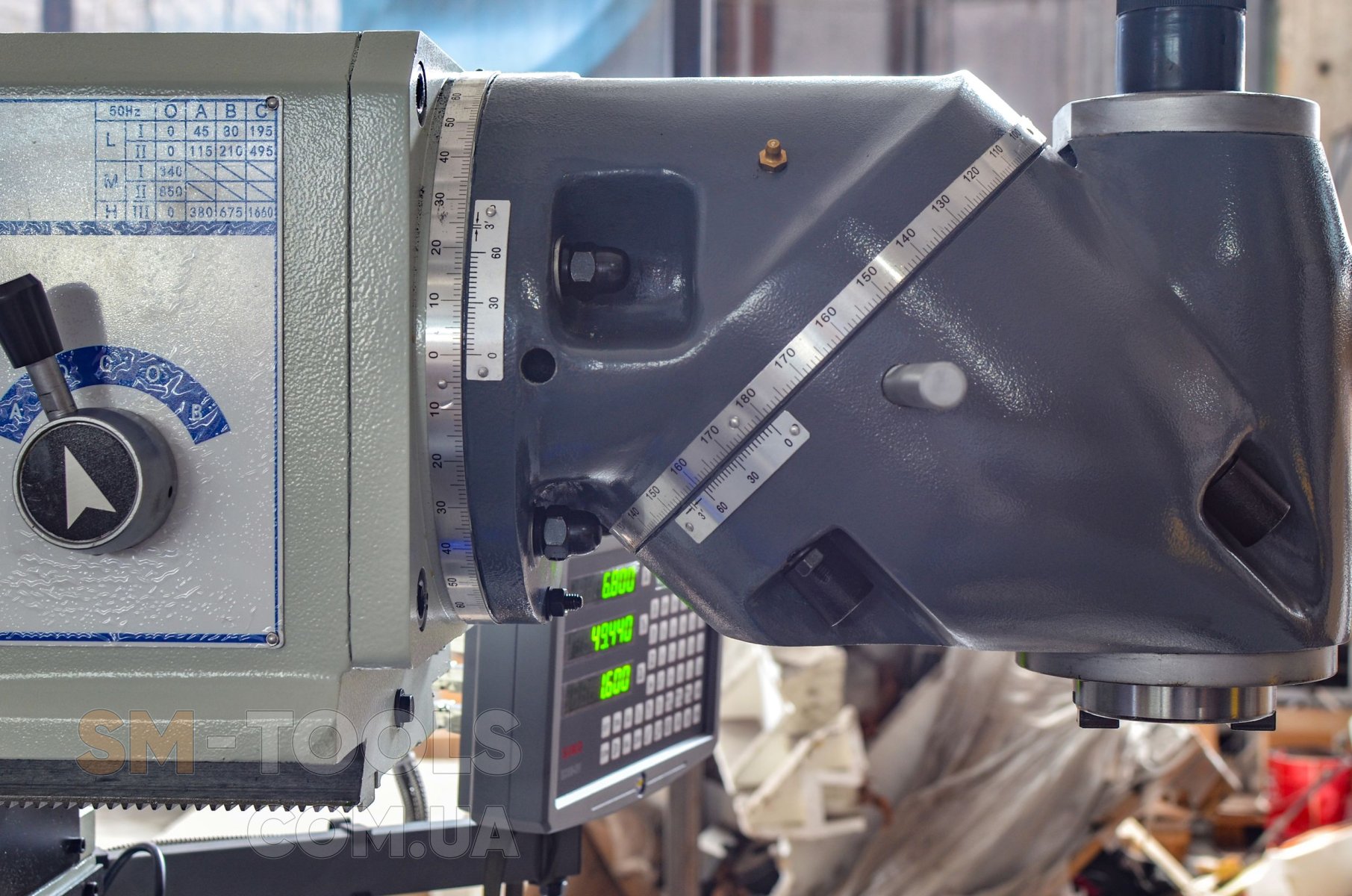

| Поворот / наклон фрезерной головки | 360 ° |
| Координатный стол | |
| Размер стола | 1270 х 260 мм |
| Максимальная нагрузка на стол | 250 кг |
| Размер Т-образных пазов | 14 мм |
| Расстояние между пазами | 63 мм |
| Количество пазов | 3 |
| Ось Х | |
| Перемещение (ручное) | 800 мм |
| Рабочая подача | 24 - 402 мм/мин |
| Мощность привода оси | 370 Вт |
| Ось Y | |
| Перемещение (ручное) | 260 мм |
| Рабочая подача | 24 - 402 мм/мин |
| Мощность привода оси | 370 Вт |
| Ось Z | |
| Перемещение | 400 мм |
| Быстрый ход | 422 мм/мин |
| Мощность привода оси | 750 Вт |
| Габаритные размеры | |
| Длина | 1660 мм |
| Ширина | 1500 мм |
| Высота | 1730 мм |
| Масса станка | 1350 кг |
