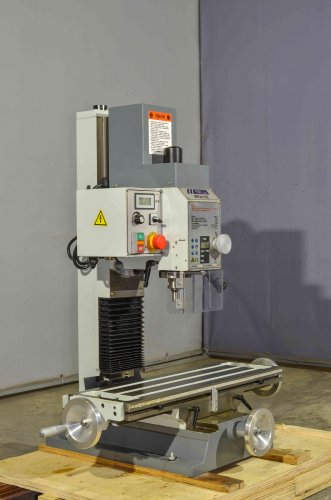

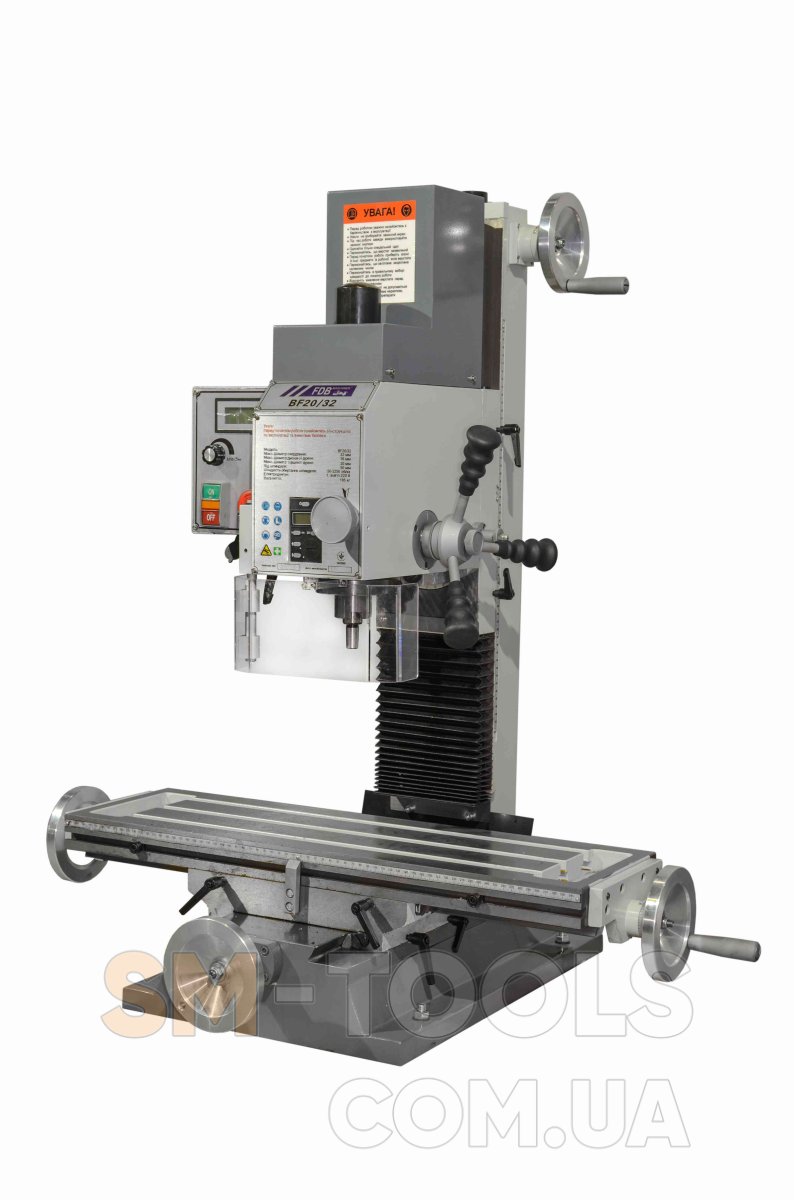

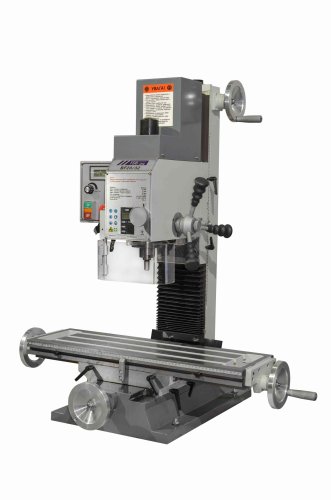

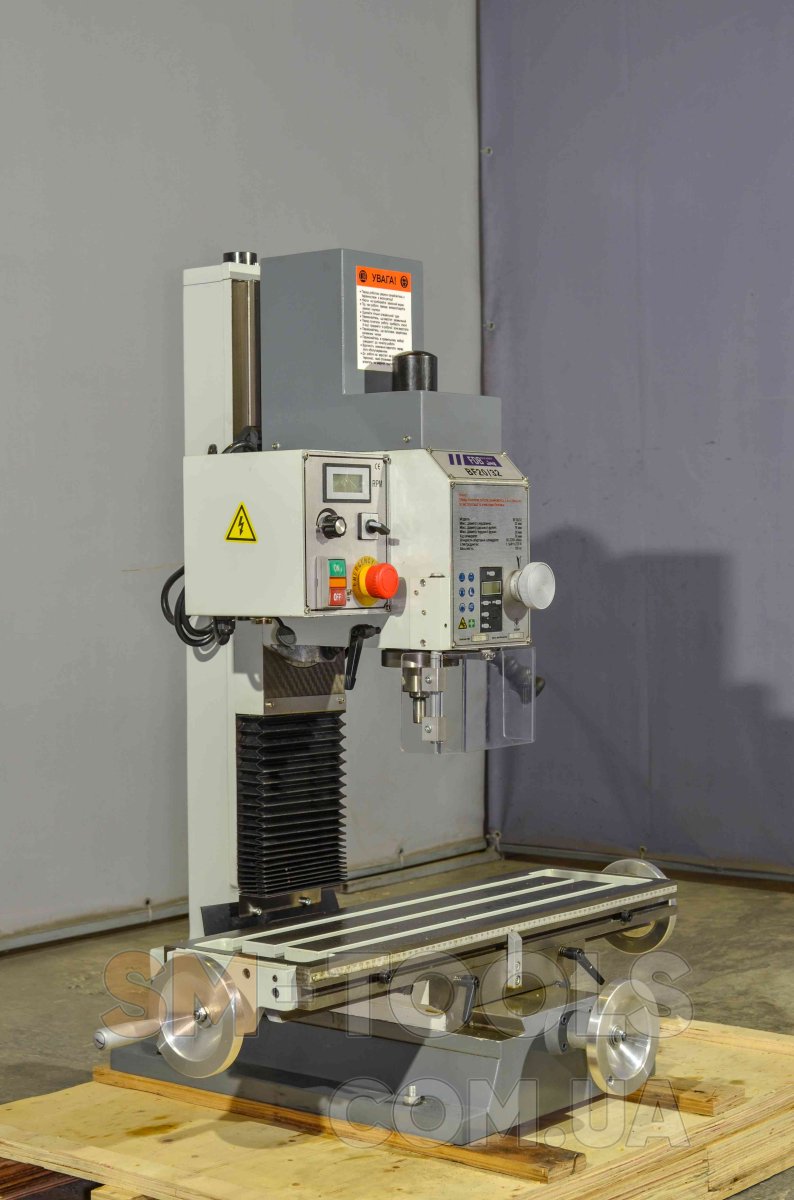

Сверлильно-фрезерный станок FDB Maschinen BF 30B
-
827996 -
На складе
-
-
Описание Сверлильно-фрезерный станок FDB Maschinen BF 30B

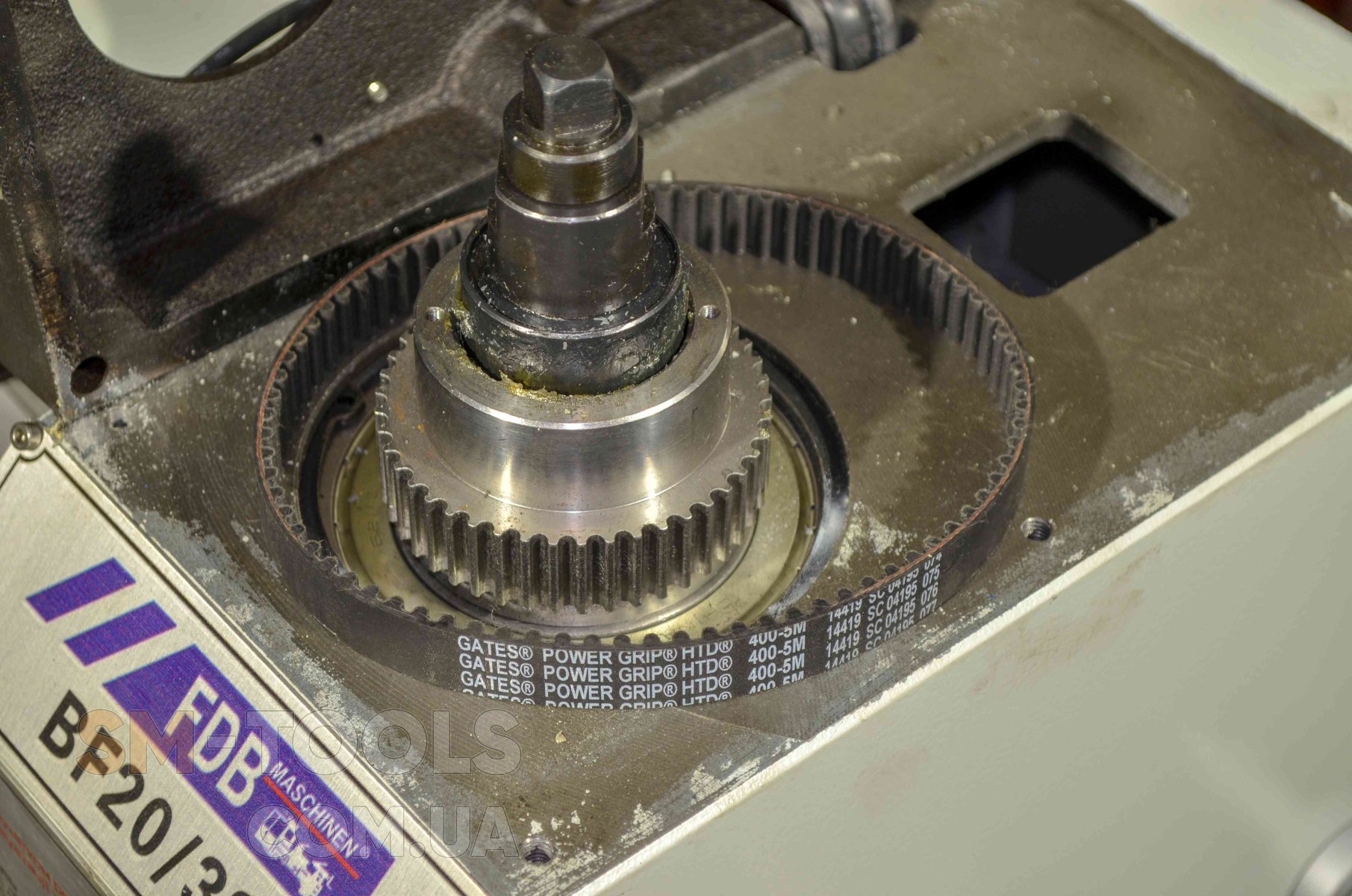

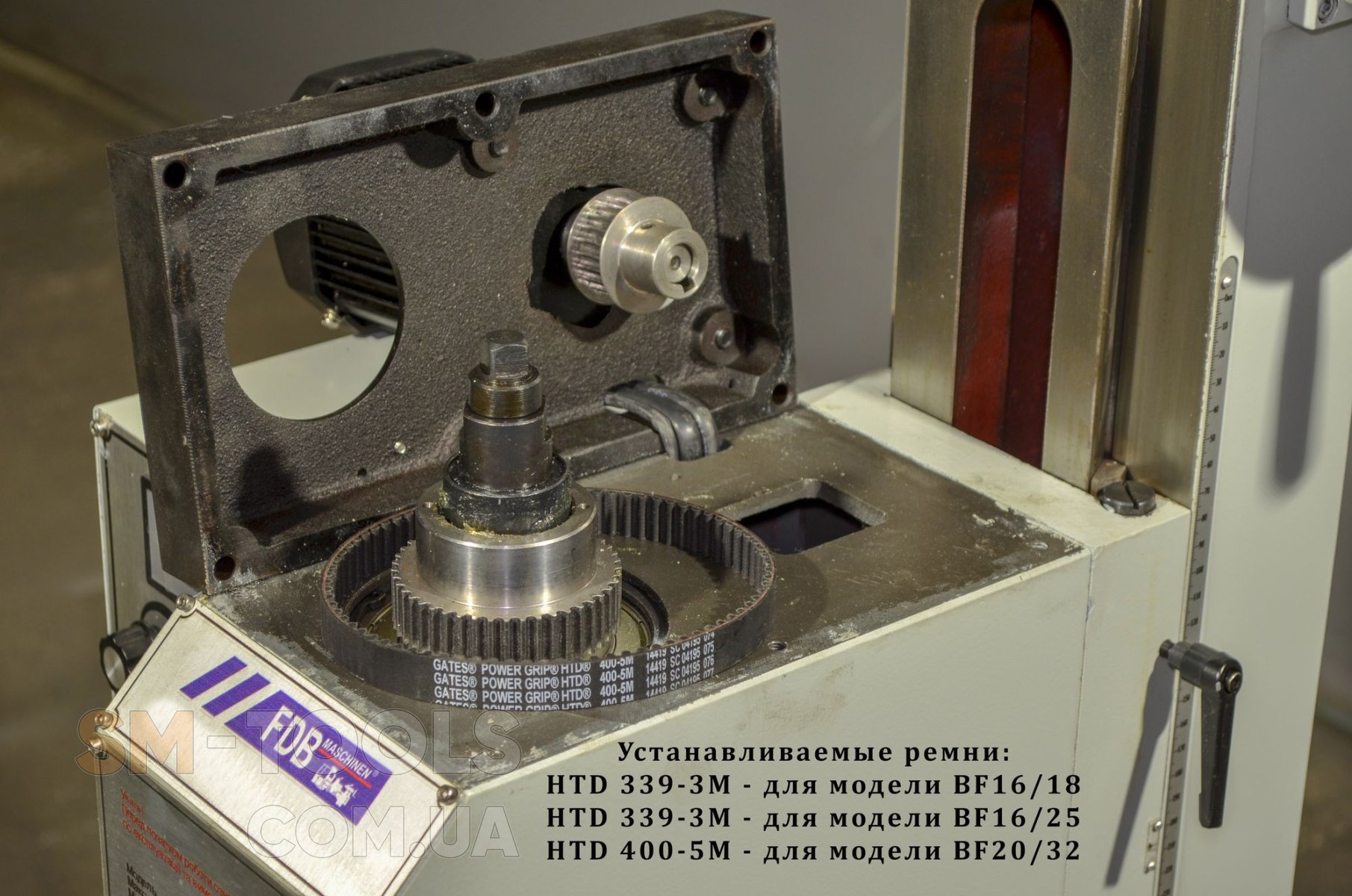

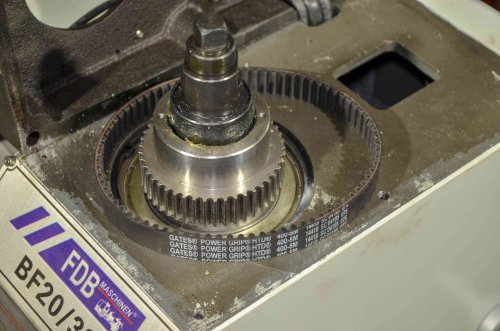

Сверлильно-фрезерный станок FDB Maschinen BF 30 B с ременным приводом шпинделя (прямой ременный привод от двигателя на шпиндель (отсутствие зубчатой передачи, промежуточного вала) предназначен для выполнения фрезерных, сверлильных, резьбонарезных работ с заготовками из цветных и черных металлов и их сплавов в условиях штучного производства. Благодаря совмещению операций фрезерования и сверление, сокращаются затраты на приобретение дополнительных станков, а также экономятся производственные площади. Станок BF 30 B предназначен для эксплуатации в условиях штучного и мелкосерийного производства на предприятиях с невысокой нагрузкой, в ремонтных мастерских, инструментальных цехах, и т.д. Оборудование характеризуется легкостью освоения и эксплуатации, высокой надежностью, простотой обслуживания.
Особенности универсального сверлильно-фрезерного станка FDB Maschinen BF 30 B:
Удобная панель управления;
Правое-левое вращение шпинделя;
Защищенная кожухом направляющая фрезерной головки;
Короткая кинематиеская цепь;
Мощный электродвигатель;

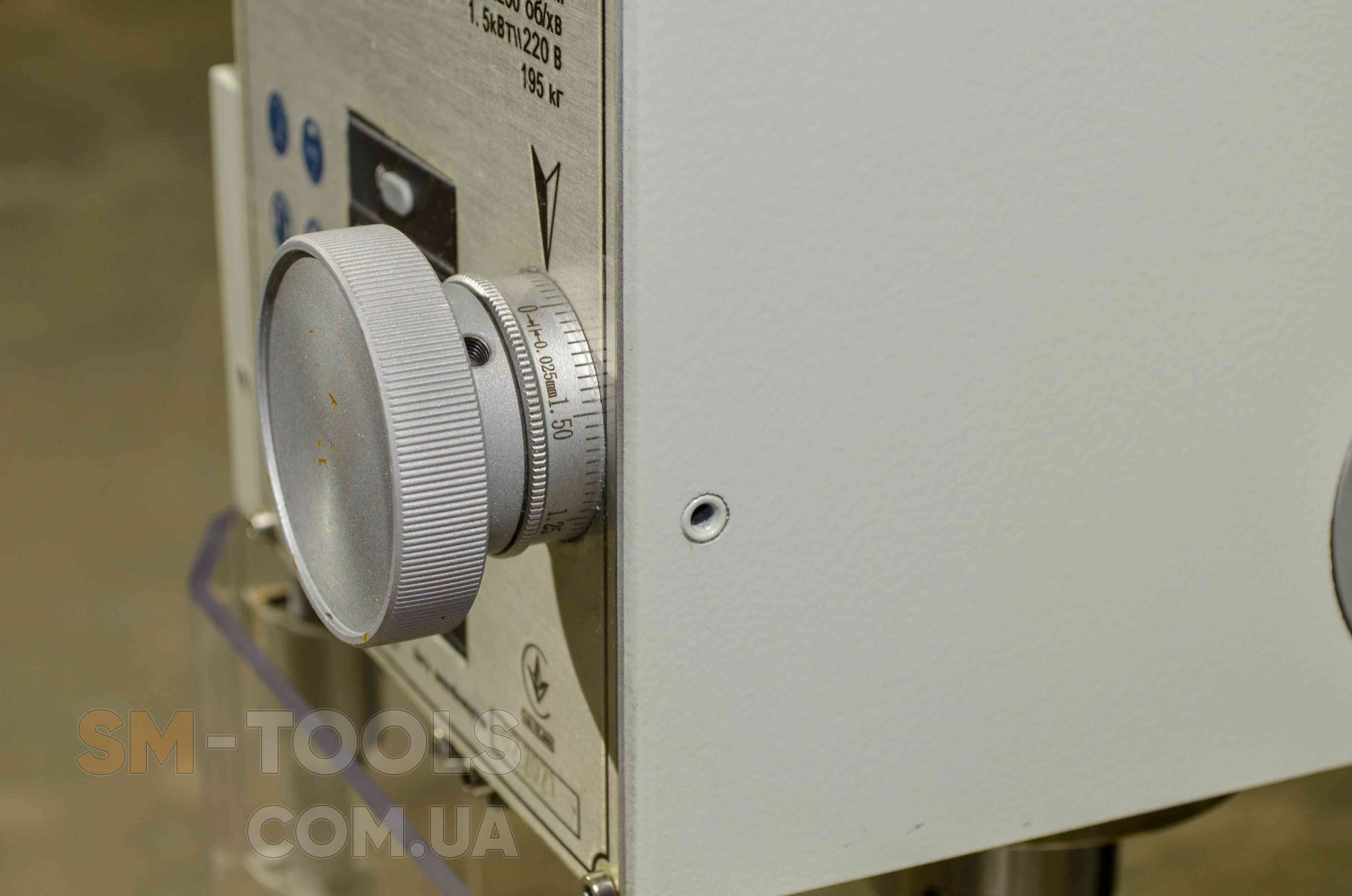

Тонкая подача при фрезеровании;
Подача рукояткой при сверлении;
Регулируемый упор перемещения стола.
Технические характеристики:
| Модель | BF 30B |
| Электропитание | |
| Напряжение электродвигателя привода шпинделя, В | 220 В ~50 Гц |
| Мощность электродвигателя привода шпинделя, кВт | 1,5 |
| Тип электродвигателя привода шпинделя | асинхронный |
| Параметры инструмента | |
| Максимальный диаметр сверления (сталь), мм | 32 |
| Максимальный диаметр торцевого (дискового) фрезерования, мм | 76 |
| Максимальный диаметр вертикального фрезерования, мм | 20 |
| Шпиндель | |
| Количество ступеней | 1 |
| Регулировка оборотов | бесступенчатое регулирование |
| Скорость вращения шпинделя, обмин | 50 - 2250 |
| Способ изменения скорости вращения шпинделя | Вариатор |
| Направление вращения шпинделя | вправо влево |
| Конус шпинделя | MK 3 |
| Резьба зажимной тяги шпинделя | М 12 |
| Перемещение пиноли, мм | 75 |
| Максимальное расстояние от центра шпинделя до колоны, мм | 185 |
| Максимальное расстояние от шпинделя до стола, мм | 480 |
| Фрезерная головка | |
| Диапазон угла поворота (наклона) шпиндельной головки, град | ± 90° |
| Перемещение шпиндельной головы (Z), мм | 355 |
| Подъем/опускание | ручное |
| Координатный стол | |
| Размер стола (ДхШ), мм | 730x210 |
| Продольное перемещение стола (Х), мм | 450 |
| Поперечное перемещение стола (Y), мм | 205 |
| Размер Т-образных пазов, мм | 12 |
| Количество пазов, шт | 3 |
| Расстояние между пазами, мм | 63 |
| Максимальная нагрузка на стол, кг | н.д. |
| Регулировка глубины сверления | + |
| Функция нарезания резьбы | - |
| Точная подача пиноли | + |
| Подсветка рабочей зоны | - |
| Тумба под станок | - |
| Габаритные размеры собраного станка | |
| Длина, мм | 890 |
| Ширина, мм | 710 |
| Высота, мм | 1120 |
| Масса станка, кг | 197 |
