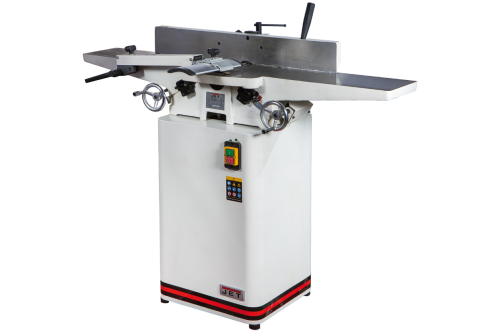

Фуговальный станок JET JJ-6L-M

JJ-6L-M — фуговальный станок с длинными чугунными столами, предназначенный для любительского применения. Благодаря тому, что он выполнен по той же компоновочной схеме, что и профессиональные модели Jet, он точен и удобен в работе.

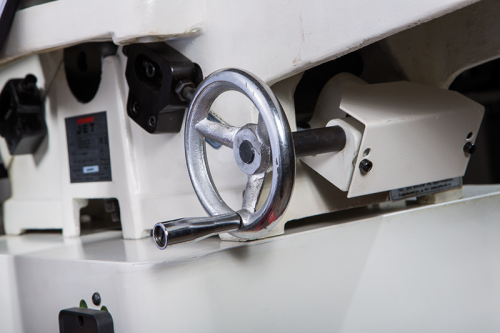

Конструктивно он состоит из двух частей. В нижней, играющей роль тумбы-подставки, располагается однофазный асинхронный («индукционный») мотор мощностью немного более киловатта и кожух сбора стружки со 100-миллиметровым патрубком для подключения к вытяжной установке. Верхняя часть состоит из чугунного основания, где размещен строгальный вал, и чугунных же рабочих столов с соответствующим оснащением, состоящим из защитного кожуха и упора заготовки. Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола регулируют глубину строгания, для чего есть соответствующая разметка; принимающий (задний) смещают только при наладочных операциях во время обслуживания станка.

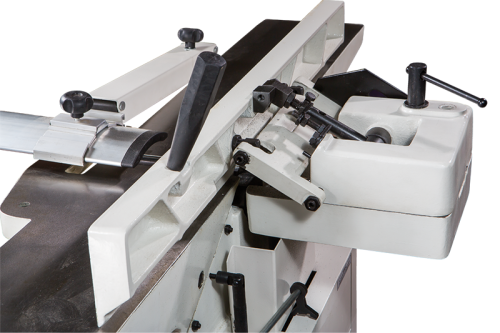

Упор заготовки чугунный, с механизмом для регулировки наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом.

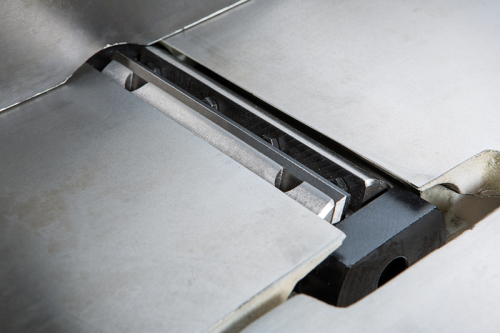

Ножевой вал укомплектован тремя ножами, допускающими повторную заточку. Их типоразмер такой же, как и у профессиональных фуганков Jet с аналогичной шириной строгания.

Особенности:

Регулировка глубины строгания

Регулируемый фуговальный упор

Регулируемое ограждение ножевого вала

Фуговальные столы из чугунного литья

Фуговальный упор из чугунного литья

Комплектация:

Комплект ножей (установлен на валу)

Фуговальный упор

Ограждение ножевого вала

Напряжение 230 В

Потребляемая мощность 1,5 кВт

Частота вращения строгального вала 4400 об/мин

Диаметр строгального вала 61 мм

Размер ножей (ДхШхТ) 155х19х3,0 мм

Количество ножей 3

Максимальная ширина заготовки 150 мм

Глубина строгания за один проход 0-3,0 мм

Размеры фуговального стола (ДхШ) 1215x182 мм

Размеры фуговального упора (ДхВ) 750x114 мм

Угол наклона фуговального упора -45-0-45°

Диаметр вытяжного штуцера 100 мм

Габаритные размеры (ДхШхВ) 1215x650x1050 мм

Вес 103 кг

Родина бренда: Швейцария

Гарантия: 24 месяца
