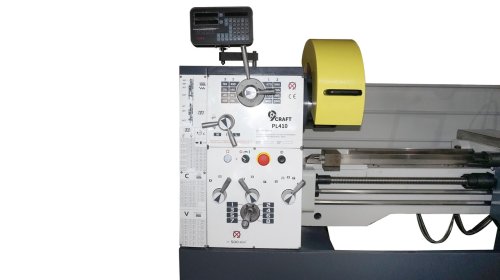

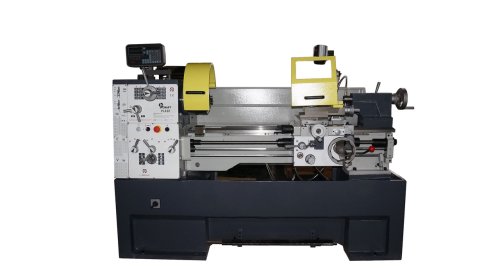

Токарно-гвинторізний верстат 9craft PL410

Опис Токарно-гвинторізний верстат 9craft PL410:

Токарно-гвинторізний верстат 9craft PL410 призначений для токарної обробки деталей в умовах дрібносерійних та серійних виробництв. Особливостями даної моделі є збільшений прохідний отвір у шпинделі діаметром 52 мм, а також наявність ножного гальма. Токарно-гвинторізний верстат 9craft PL410 може мати міжцентрову відстань 1000 та 1500 мм. Швидкість обертання шпинделя змінюється за допомогою зміни передавального відношення у коробці швидкостей. На цьому верстаті можна нарізати дюймові, метричні, модульні та діаметральні різьблення. Є поздовжня та поперечна автоподача. Даний верстат може бути у виконанні для мереж з напругою 220 та 380в. Стандартна комплектація: 3-кулачковий патрон (?200 мм) 4-х кулачковий патрон (?200мм) 4-позиційний різцетримач Нерухомий люнет Рухливий люнет Ніжне гальмо Планшайба Система подачі СОЖ Характеристики: Відстань між центрами 1000/1500 мм Діаметр обробки над станиною 410 мм. Діаметр обробки над виїмкою (ГАП) 580 мм Максимальний діаметр обробки над поперечним супортом 250мм Ширина станини 250 мм Конус отвору шпинделя КМ6 Прохідний отвір шпинделя 52 мм Кількість швидкостей шпинделя 16 Діапазон швидкостей шпинделя 45-1800 об/хв Діапазон швидкостей поздовжньої автоподачі 0.025 - 0.85 мм/об (17) Діапазон швидкостей поперечної автоподачі 0.05 - 1.7 мм/об (17) Діапазон метричних різьблень 0.2 - 14 мм (39) Діапазон дюймового різьблення 72 - 2 ниток/дюйм (45) Діапазон модульних різьблень 0.3 - 3.5 м/п (18) Діапазон діаметральних різьблень 44 - 8 д/п (21) Крок різьблення ходового гвинта 3 мм або 8 ниток/дюйм Хід малої поздовжньої подачі 102 мм. Хід поперечного подавання 210 мм. Хід пінолі задньої бабки 120 мм Діаметр пінолі задньої бабки 50 мм Конус пінолі задньої бабки MT4 Двигун 2,8/3,3 кВт Додаткова комплектація: Кришка ходового гвинта Пристрій для точення конусів Екран різцетримача 2-осьове УЦІ (1 мкм) 2-осьове УЦІ (1,5 мкм) 3-осьове УЦІ (1 мкм) 3-осьове УЦІ (1,5 мкм)

Характеристики Токарно-гвинторізний верстат 9craft PL410:

Споживана потужність: 3.3 кВт

Максимальний діаметр диска: 580 мм

Діаметр посадкового отвору: 52 мм

Країна виробник: Китай

Кількість обертів холостого ходу: 1800 об/хв

Діаметр обробки над станиною: 410 мм

Відстань між центрами: 1000 мм

Діаметр отвору шпинделя: 52 мм

ЧПУ: Ні

Діаметр пінолі: 50 мм

Хід пінолі: 120 мм

Кількість швидкостей шпинделя: 16 шт.

Кількість шпинделів: 1 шт.

Тип електродвигуна верстата: асинхронний

Діаметр обточування над супортом: 255 мм

Вага: 1880 кг

Висота: 1640 мм

Ширина: 900 мм

Довжина: 2060 мм

Частота: 50 GHz

Споживаний струм: 10 А

Напруга: 380 В

Довжина заготівлі: 1500 мм

Ширина заготовки: 1000 мм

Товщина заготовки: 580 мм

Конус задньої бабки: МК4

Метрична різьба, М: 39 мм

Дюймова різьба: 45 Tpi
