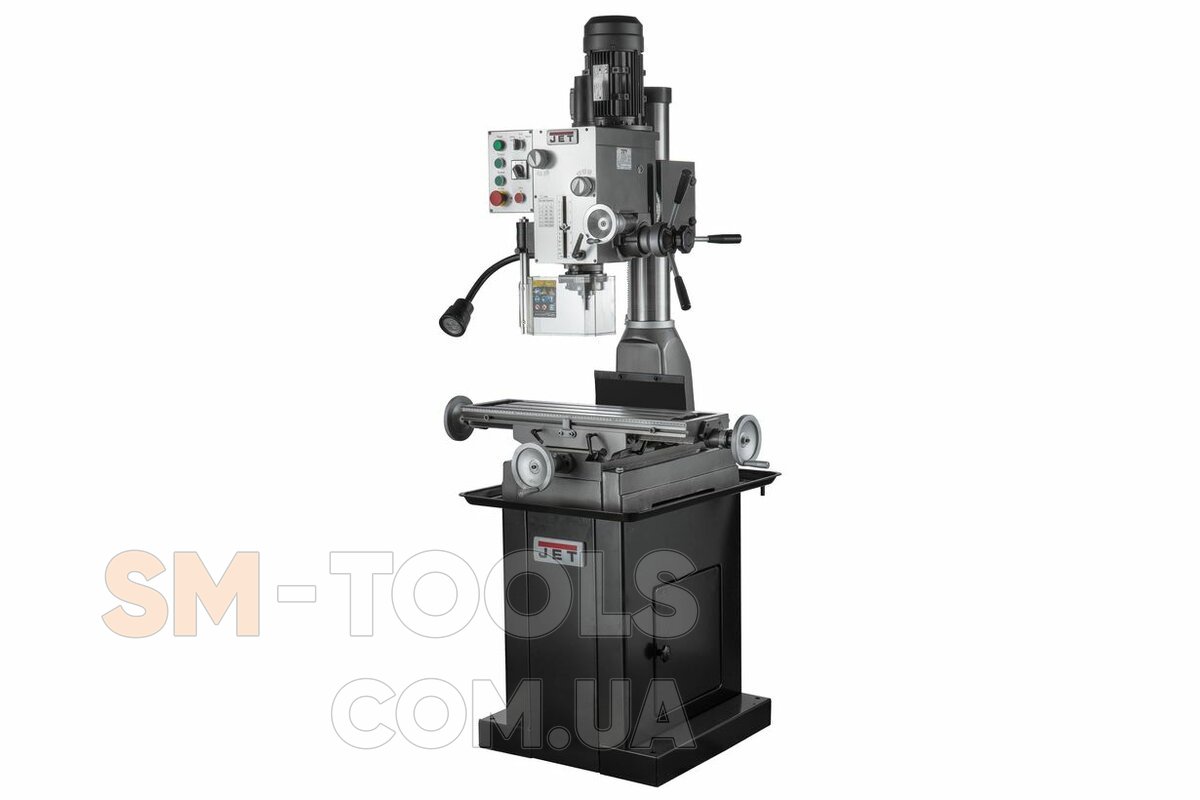

Фрезерно-свердлильний станок JETJMD-40 редукторний

Опис Фрезерно-свердлильний верстат JETJMD-40 редукторний

ХАРАКТЕРИСТИКИ
Напруга, 400
Максимальний діаметр свердління чугун, мм 40
Максимальний діаметр свердління сталь, мм 32 /
Максимальний діаметр торцевої фрези, мм 76
Максимальний діаметр кінцевої фрези, мм 32
Розмір столу по осі X та Y, мм 730х210
Ширина Т-подібного паза столу, мм 14Діапазон нахилу голови, град. ±90?
Діапазон повороту голови, град. 360°
Конус шпинделя MT3
Відстань від шпинделя до столу, мм 410
Хід пінолі шпинделя, мм 120
Потужність двигуна, кВт 1,1/1,5
Частота обертання шпинделя, об/хв I - 75, 180, 280, 600, 1000, 1600 II - 150, 360, 560, 1200, 2000, 3200
Країна виробника Китай
Маса, кг 2
Довжина в упаковці, см3109
Ширина в упаковці, см378,5
Висота в упаковці, см3112
Маса в упаковці, кг 285
Сховати "Повідомити про вступ" Так
Свердлильно-фрезерний станок JMD-40 є универсальним типом станкового обладнання, що випускається компанією JET. Модель розрахована на виконання повного спектру фрезерних та свердлильних робіт, нарізування різьблення, виконання інших технологічних операцій. Устаткування розроблене для індивідуального користування, придатне для виробничого циклу. Потужний двигун та сама конструкція верстата розраховані на тривалі режими обробки. Масивна стійка доповнює міцність та стійкість усієї конструкції. Особливістю моделі JMD-40 є можливість повороту фрезерної головки навколо колони на 360 0 і повороту вліво/право на 90 0, полегшуючи технологічні маніпуляції в процесі обробки заготовок. Свердлильно-фрезерний станок цієї моделі має конструкцію, розраховану на виконання великого обсягу роботи з обробки заготовок. Станок оснащений шпинделем з конусом МК-3 із затискною тягою М12. Шпиндель має опору, посилену конічними підшипниками підвищення жорсткості під час обертання, при цьому хід пінолі становить 120 мм. Верстат забезпечує нормальну роботу з різальними інструментами, максимальний діаметр яких становить при свердлінні сталі до 32 мм і чугуну до діаметру 40мм, при фрезеруванні кінцевою фрезою до 32мм і торцевою фрезою до 76 мм. Обладнання дозволяє здійснювати обертання шпинделя в обох напрямках, праворуч та ліворуч. Якість обробки заготовок забезпечується наявністю функції мікроподачі шпинделя.

Модель забезпечена потужним асинхронним електродвигуном - 1,1/1,5 кВт, що забезпечує частоту обертання шпинделя у 2-х діапазонах 75-1600 об/хв та 150 -3200 про/хв. Станок оснащений коробкою швидкостей для вибору необхідної частоти обертання, по 6 швидкостей у кожному з двох діапазонів. Функція увімкнення реверсу шпинделя дозволяє здійснювати нарізування різьблення.

Верстат має потужний хрестовий стіл із Т-подібними пазами. Робочий стіл оснащений прецизійним механізмом переміщення. Кількість пазів – 3 за шириною 14 мм. Вес верстату 285 кг.
