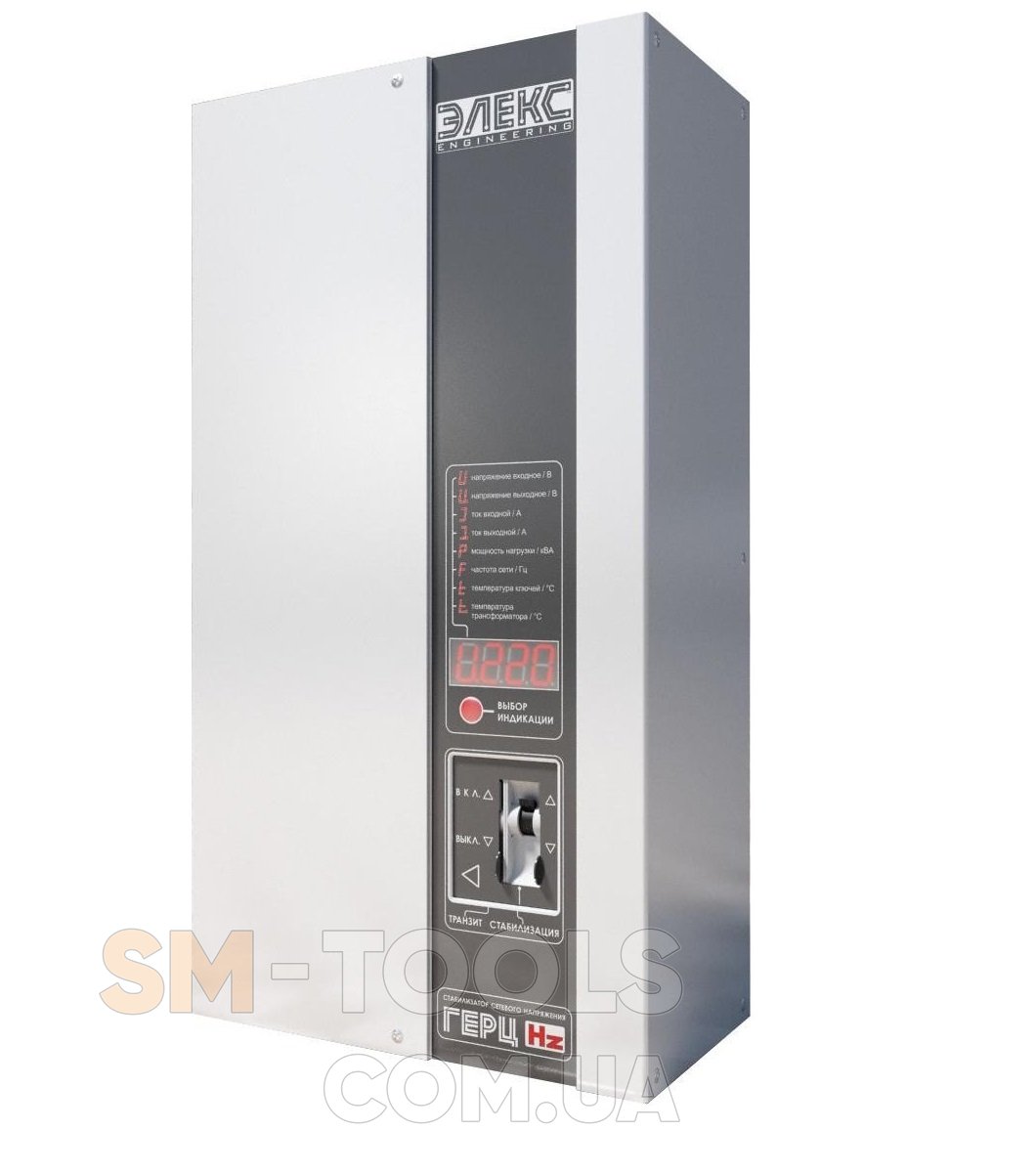

Стабілізатор напруги Елекс Герц 36-1 / 63А (14000 Вт)

Стабилизаторы напряжения "Герц" представляют собой электронное устройство с импульсным блоком питания и силовой частью с парами тиристорных ключей в отпайках автотрансформатора. Стабилизаторы выполнены по схеме вольтодобавочного автотрансформатора и не имеют гальванической развязки между сетью и нагрузкой.

Основные характеристики стабилизатора нпапряжения Герц 36-1/63А:

• Номинальная мощность, кВа 14
• Диапазон стабилизации, В 150...260
• Рабочий диапазон входных напряжений, В 120...280
• Выходное напряжение, В 220В
• Исполнение Однофазный
• Точность стабилизации, % 1
• Тип стабилизации Ступенчатый
• Срок гарантии 36 месяцев
• Силовой трансформатор
• Тип трансформатора Торроидальный
• Запас по габаритной мощности 30%
• Число отводов автотрансформатора 6x6
• Реализованое количество ступеней 36
• Шаг напряжения, В 3,06
• Номинальный ток по входу, А 63
• Мощность потребляемая на холостом ходу, Вт 20

Нагрузочные характеристики стабилизатора нпапряжения Герц 36-1/63А:

• Продолжительная нагрузочная способность при нижнем значении диапазона стабилизации 9,52
• Продолжительная нагрузочная способность при верхнем значении диапазона стабилизации 16,52
• Силовые ключи
• Тип ключей Тиристоры (2 шт. на канал)
• Марка Vishay Intertechnology, США — 70TPS12
• Максимальный длительный ток, I TAV 70А
• Максимальный среднеквадратический ток, I TRMS 75А
• Перегрузочный ток, I TSM 1400А

Управление и контроль стабилизатора нпапряжения Герц 36-1/63А:

• Схема управления Цифровая, двухпроцессорное
• Серия, производитель Atmel
• Время реакции на изменение, мс 20
• Измерение действующего тока Трансформатор тока
•  Индикатор
• Тип индикатора 4 семисегментных индикатора
• Пользовательское меню
• Напряжение на входе Да
• Напряжение на выходе Да
• Ток входной Да
• Ток выходной Да
• Полная мощность нагрузки Да
• Температура ключей Да
• Температура трансформатора Да
• Частота сети Да
• Пользовательские настройки
• Подстройка выходного напряжения Да
• Диапазон подстройки выходного напряжения, В +/- 10В

Защиты стабилизатора нпапряжения Герц 36-1/63А:

• Защита от перегрузки и короткого замыкания Автоматический выключатель, 63А, х-ка С
• Защита от пониженого напряжения, В 120
• Защита от повышеного напряжения, В 280
• Защита от повышения частоты сети, Гц 65
• Защита от понижения частоты сети, Гц 45
• Защита от перегрева силовых элементов, С 80
• Задержка на включение (АПВ) 10 секунд

Дополнительные функции стабилизатора нпапряжения Герц 36-1/63А:

• Байпас Механический

Эксплуатационные характеристики стабилизатора нпапряжения Герц 36-1/63А:

• Цвет корпуса Белый, тёмно-серый
• Крепление стабилизатора Навесное
• Температура эксплуатации 0-35°C
• Влажность не более - 80%
• Степень защиты от пыли и воды IP20
• Охлаждение Естественное, принудительное при перегреве
• Уровень шума, дБ Нет данных
• Подключение к сети Клеммник
• Подключение к нагрузке Клеммник
• Габариты, мм 300x490x165
• Масса нетто, кг 36

Отключение нагрузки при повышеном либо пониженном напряжении сети производится автоматически в любом режиме работы с помощью внутреннего силового реле.

Ввиду высокого запаса по токам короткого замыкания у силовых ключей защита от перегрузки и короткого замыкания реализована с помощью автоматического выключателя. Напоминаем что автоматический выключатель c характеристикой "С" в течении часа держит ток в 1,45 раза больше номинала до момента отключения. В случае отработки автоматического выключателя по перегрузке перед повторным включением надо дать время 3-5 минут на остывание биметалического элемента АВ, в противном случае возможна повторная отработка.

Стабилизатор напряжения ГЕРЦ М 36-1/63 – относится к среднему ценовому сегменту данной группы товаров представленных на Украине. Несмотря на демократические цены, данные стабилизаторы напряжения зарекомендовали себя как надежные аппараты способные обеспечить непрерывную и безотказную работу как промышленного электрооборудования так и бытового.

Стабилизаторы напряжения ГЕРЦ М 36-1/63 оборудованы всеми необходимыми типами защит как потребителя так и самого аппарата, а именно: защита от аварийно высокого и понеженного напряжения, защита от перегрева силовых ключей и автотрансформатора, а также защита от перегрузки стабилизатора напряжения и короткого замыкания.

Благодаря данным характеристикам стабилизатор ГЕРЦ М 36-1/63 использовать не только удобно, но и безопасно.
