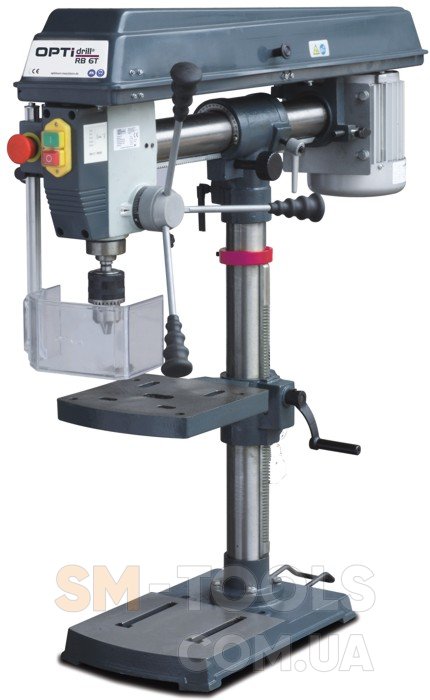

Радіально-свердлильний верстат OPTIdrill RB 6T (230V)

Опис Радіально-свердлильний верстат OPTIdrill RB 6T (230V):
Радіально-свердлильний верстат Оптимум RB6T призначений для свердління невеликих отворів у різних умовах машинобудування. Відноситься до легкої серії та виробляє свердління у таких матеріалах, як кольорові метали, деревина та пластик, різними видами ріжучого інструменту.

Особливості моделі Радіально-свердлильний верстат OPTIdrill RB 6T (230V):
Електричне живлення радіально-свердлувального верстата виробляється від двигуна потужністю 0,75 кВт і напругою 220 вольт, що дозволяє його використання в гаражах, дачах, дрібних підприємствах з виробництва меблів.
Перевагою є те, що є великий виліт вертикального шпинделя 115 - 430 мм, який отримує обертання від ременной передачі, може регулюватися і фіксується важелем. Привідні ремені GATE мають високий коефіцієнт корисної дії, практично не мають ковзання внаслідок чого при роботі немає втрати потужності.
Свердлильна головка може нахилятися на кут ±45°, що дозволяє обробку похилих отворів. Числа оборотів шпинделя змінюються перекиданням клинового ременя на п'яти ступінчастих алюмінієвих шківах електродвигуна та шпинделя. Висока точність виготовлення яких дозволяє досягти плавності і точності обертання. Пересування свердлильної головки здійснюється за допомогою зубчастого механізму.
Виготовлення робочих поверхонь шпинделя зроблено з великою геометричною точністю, що дозволило зменшити радіальне биття до 0,03 мм.
Закріплення різних конструкцій різального інструменту здійснюється за допомогою швидкозмінних свердлильних патронів, перехідних втулок і безпосередньо в конічному отворі Морзе 2, що має кінець шпинделя. Збільшення продуктивності при нарізанні різьблення можна досягти застосуванням різьбонарізної головки М5 - М12. Виштовхування проводиться спеціальним виштовхувачем MSP1 для конусів МК1-МК3, в результаті зменшується додатковий час зняття інструменту. Регулювання довжини обробленого отвору виконується упором, який може регулюватися.
Незважаючи на малу вагу 40 кг, радіально-свердлильний верстат стійкий і має достатню жорсткість.
Подача проводиться вручну рукоятками, що мають подовжений важіль, внаслідок чого зменшується фізичне навантаження при роботі та підвищується продуктивність. Кнопки панелі керування закриті від попадання вологи та пилу прозорими кришками. Аварійна кнопка доступна та спрацьовує миттєво при включенні.
Стійка має циліндричну форму діаметром 60 мм, навколо якої повертається стіл на 360 °. Він має прямокутну форму та спеціальні пази, для кріплення заготовок та оснастки. Розширити можливості обробки по похилих площинах можна нахиляючи стіл на ±45°. Переміщення здійснюється за допомогою рейки та зубчастого колеса. При обертанні рукоятки стіл переміщається у вертикальному напрямку та фіксується важелем.
Корпусні заготовки висотою до 500 мм встановлюють на основі. Воно досить велике, всередині має ребра жорсткості та паралельні пази для закріплення.
Огородження робочої зони проводиться спеціальним прозорим екраном.
Захист від частин верстата, що обертаються, проводиться кінцевими перемикачами, які встановлені на огородженнях ремінної передачі і свердлильного патрона. При відкритті будь-якого з них верстат автоматично вимикається.

Технічні характеристики Радіально-свердлильний верстат OPTIdrill RB 6T (230V):
Двигун 0,75 кВт 220 В ~50 Гц
Діаметр свердління
Максимальний діаметр свердління сталі 16 мм
Максимальний діаметр тривалого свердління сталі 12 мм
Кінець шпинделя
Кінець шпинделя МК 2
Виліт осі шпинделя 115 — 430 мм
Переміщення пінолі 80 мм
Кількість обертів
Частота обертання шпинделя 390 — 3000 об/хв
Кількість швидкостей 5
Свердлильний стіл
Розмір столу 225 х 230 мм
Розмір Т-подібних пазів 14 мм Максимальне
роз3
від шпинделя до основи 550 мм
Габаритні розміри
Діаметр колони ø 60 мм
Габаритні розміри 820 х 290 х 930 мм
Маса верстата 40 кг
Гарантія: 12 міс.

Комплект поставки:
Свердлильний патрон (1-16 мм) 16.
Перехідна оправка МК 2 - 16.
Огородження свердлильного патрона.
Посібник з експлуатації російською мовою.
