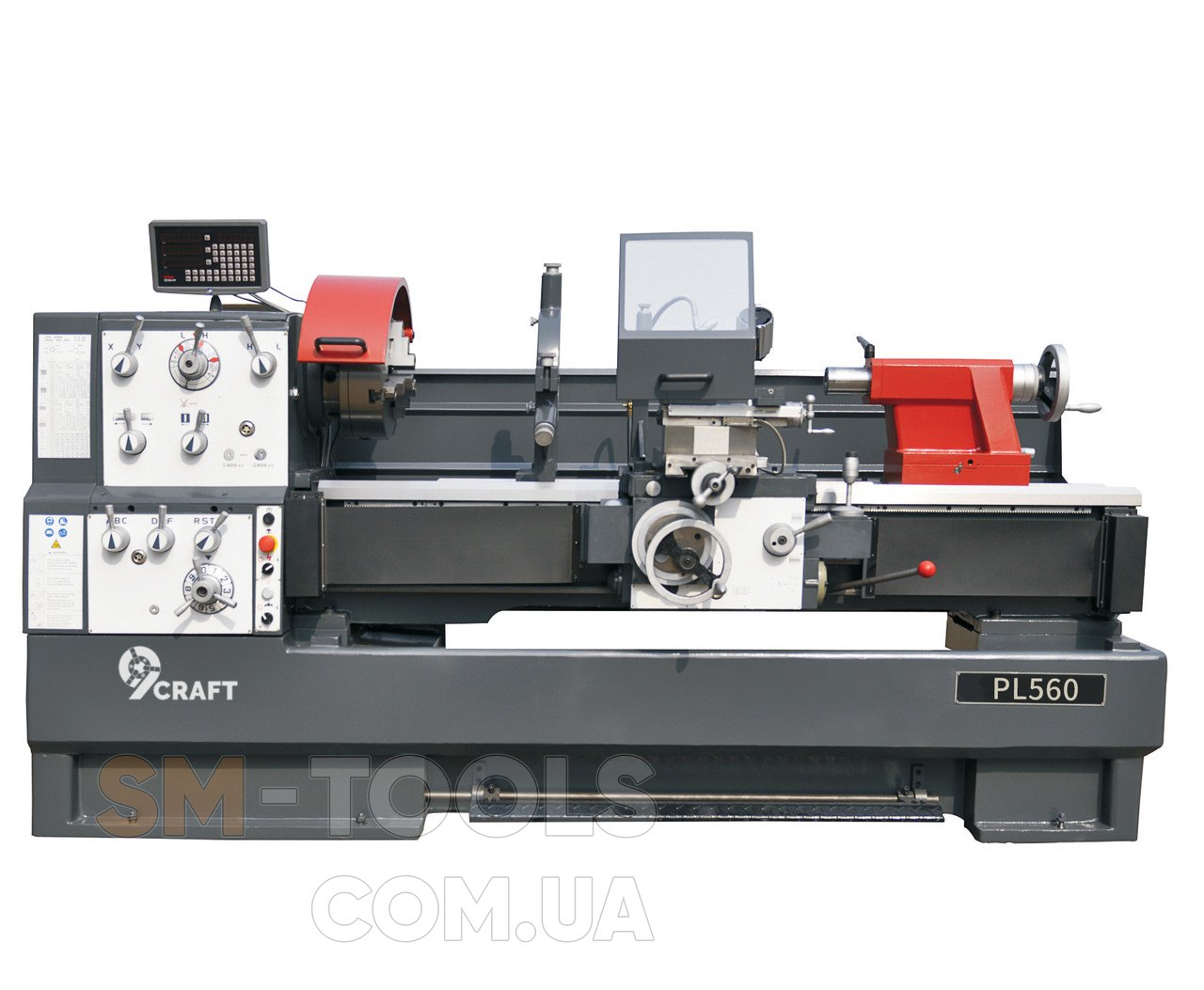

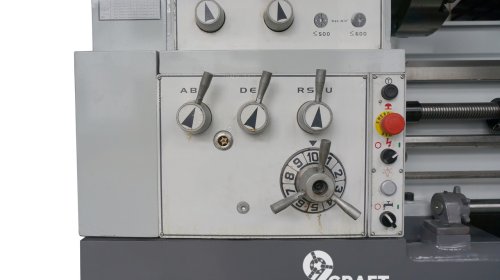

Токарно-гвинторізний верстат 9craft PL560

Опис Токарно-гвинторізний верстат 9craft PL560:

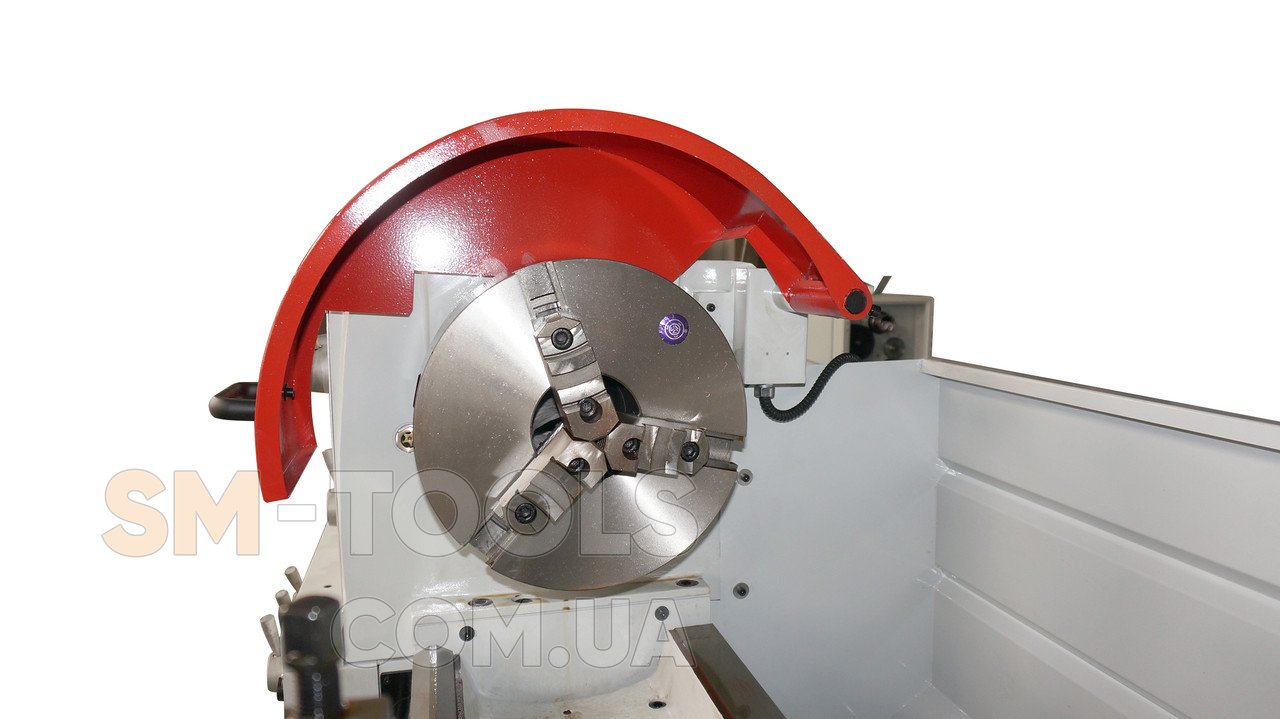

Токарно-гвинторізний верстат 9craft PL560 призначений для токарної обробки деталей в умовах дрібносерійних та серійних виробництв. Особливостями даної моделі є збільшений прохідний отвір у шпинделі діаметром 80 або 105 мм, а також наявність ножного гальма. Токарно-гвинторізний верстат 9craft PL560 може мати міжцентрову відстань 1000, 1500, 2000, 3000 мм. Швидкість обертання шпинделя змінюється за допомогою зміни передавального відношення у коробці швидкостей. На цьому верстаті можна нарізати дюймові, метричні, модульні та діаметральні різьби. Є поздовжня та поперечна автоподача. Даний верстат може бути у виконанні для мереж з напругою 380в. Стандартна комплектація: 3-кулачковий патрон (?250 мм) 4-х кулачковий патрон (?320мм) 4-позиційний різцетримач Нерухомий люнет Рухливий люнет Ніжне гальмо Планшайба Система подачі СОЖ 5ти позиційне гальмо супорта Характеристики: Відстань між центрами 1000/1500/2000/3000 мм Діаметр обробки над станиною 560 мм. Діаметр обробки над виїмкою (ГАП) 785 мм Максимальний діаметр обробки над поперечним супортом 355 мм. Ширина станини 350 мм Конус отвору шпинделя КМ7 Прохідний отвір шпинделя 80/105 мм Кількість швидкостей обертання шпинделя 12 Діапазон швидкостей шпинделя 25-1600 об/хв Діапазон швидкостей поздовжньої автоподачі 0.020 - 0.573 мм/об (35) Діапазон швидкостей поперечної автоподачі 0.059 - 1.646 мм/об (35) Діапазон метричних різьблень 0.2 - 14 мм (47) Діапазон дюймового різьблення 2-112 ниток/дюйм (60) Діапазон модульних різьблень 0.1 - 7 м/п (39) Діапазон діаметральних різьблень 4 - 112 д/п (50) Хід малої поздовжньої подачі 130 мм. Хід поперечного подавання 325 мм. Хід пінолі задньої бабки 180 мм Діаметр пінолі задньої бабки 75 мм Конус пінолі задньої бабки MT5 Двигун 7,5 кВт Додаткова комплектація: Прискорене переміщення супорта Окрема шафа керування Кришка ходового гвинта Кришка гвинтів подачі Пристрій для точення конусів Екран різцетримача 2-осьове УЦІ (1/1,5/2/3 мкм) 3-осьове УЦІ (1/1,5/2/3 мкм)

Характеристики Токарно-гвинторізний верстат 9craft PL560:

Споживана потужність: 7.5 кВт

Максимальний діаметр диска: 785 мм

Діаметр посадкового отвору: 105 мм

Країна виробник: Китай

Кількість обертів холостого ходу: 1600 об/хв

Діаметр обробки над станиною: 560 мм

Відстань між центрами: 1000 мм

Діаметр отвору шпинделя: 105 мм

ЧПУ: Ні

Діаметр пінолі: 75 мм

Хід пінолі: 180 мм

Кількість швидкостей шпинделя: 16 шт.

Кількість шпинделів: 1 шт.

Тип електродвигуна верстата: асинхронний

Діаметр обточування над супортом: 355 мм

Вага: 2500 кг

Висота: 1820 мм

Ширина: 1130 мм

Довжина: 2640 мм

Частота: 50 GHz

Споживаний струм: 16 А

Напруга: 380 В

Довжина заготівлі: 3000 мм

Ширина заготовки: 3000 мм

Товщина заготовки: 785 мм

Конус задньої бабки: МК5

Метрична різьба, М: 47 мм

Дюймова різьба: 60 Tpi
